DC-DC преобразователь 1.2-9 вольт
![DC-DC преобразователь с 1.2 (1.5) до 9 вольт](//alldiy.top/site_images/dc-dc-preobrazovatel-s-1-2-1-5-do-9-volt.jpg)

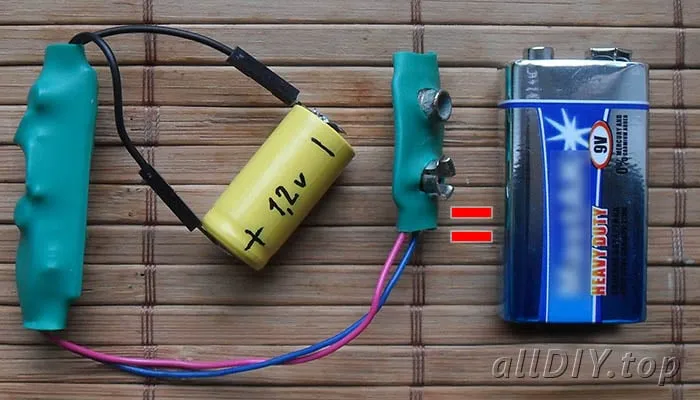

Цены на батарейки GF22 9v типа «Крона» сегодня неоправданно высоки. Замену такой 9 вольтовой батарейки для питания мультиметра можно быстро и легко сделать своими руками. Запитывать схему повышающего DC-DC конвертора можно от аккумуляторов 1,2v или батарей 1,5v.
![](//alldiy.top/site_images/dc-dc-preobrazovatel-s-1-2-1-5-do-9-volt-sxema.jpg)

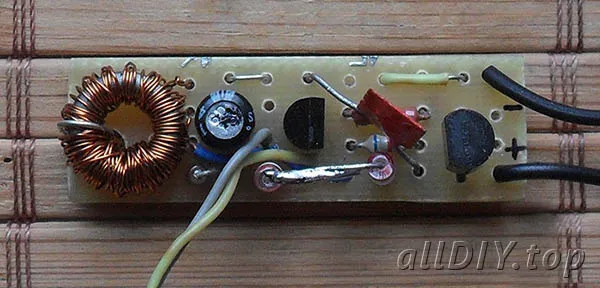

Схема DC-DC преобразователя простая, собирается из доступных у каждого радиолюбителя деталей. В качестве трансформатора я использовал кольцо от энергосберегающей лампы, размерами 10х6х3,5мм. Первая часть обмотки 30 витков, вторая – 70 витков провода диаметром 0,25мм. Вместо транзистора КТ3107 можно использовать КТ816 или S9015, вместо S8050 – КТ817.
![](//alldiy.top/site_images/dc-dc-preobrazovatel-s-1-2-1-5-do-9-volt-svoimi-rukami.jpg)
Настройка самодельного DC-DC преобразователя сводится к подбору стабилитрона D2. Нужно чтобы под нагрузкой (включенном мультиметре) на выходе было 9 вольт.
При разряде аккумулятора до напряжения 0,9-0,95 вольт, на дисплее появится индикатор разряда батареи, что позволит не упустить момент глубокого разряда аккумулятора, и вовремя его зарядить.
