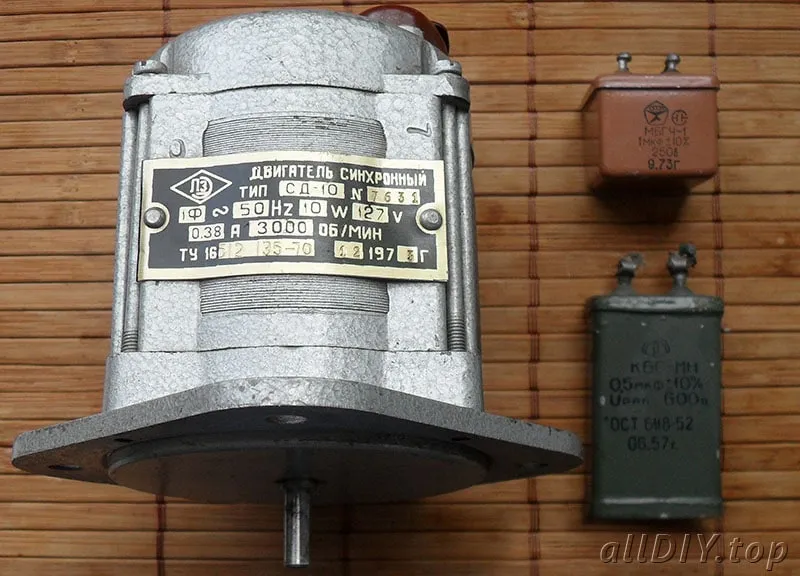

Для реализации одной из моих задумок понадобился маломощный двигатель, работающий от сети. По параметрам мне подошел синхронный двигатель СД-10, который был в наличии. Единственным препятствием перед использованием стал тот факт, что он был расчитан на работу от переменного тока, напряжением 127 вольт.

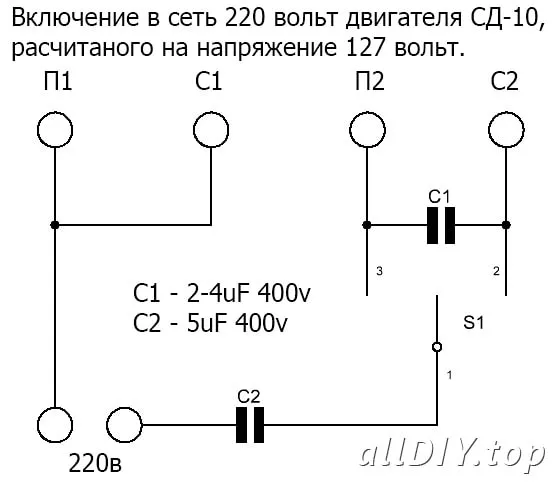

Поискав в интернете переработку данного синхронного двигателя СД-10 для использования от сети 220 вольт, информации никакой не нашел. Зато кое-какая информация нашлась на маломощный двигатель РД-09. Сделав аналогичную переделку для своего двигателя СД-10 и подобрав номиналы конденсаторов, удалось добиться увереного запуска и стабильной работы двигателя.

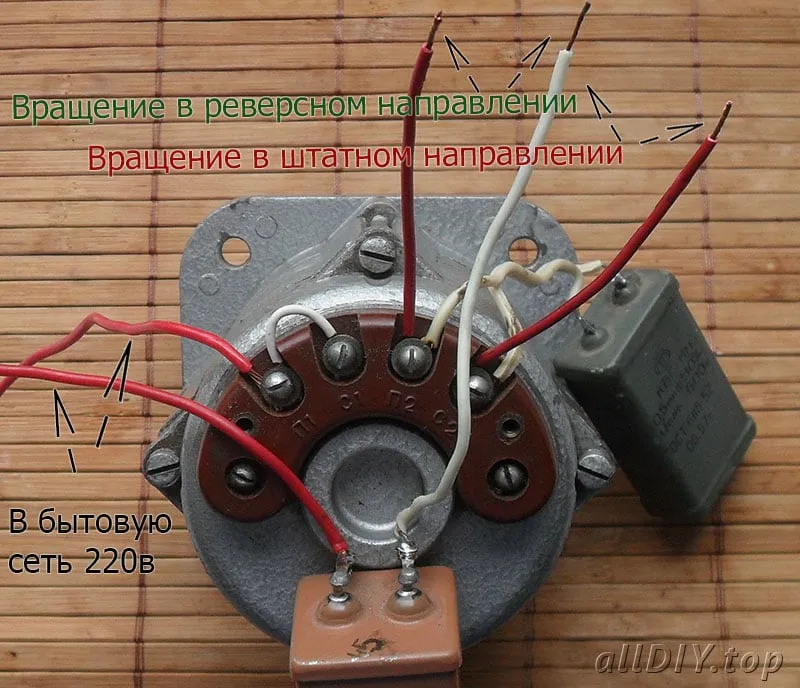

Гасящий конденсатор С2 следует начинать подберать с малых значений (с 0,5-1uF). При правильно подобраном конденсаторе напряжение на сетевой обмотке (С1-С2) двигателя должно быть приблизительно равно 127 вольтам. Т.к. у меня напряжение бытовой сети слегка занижено, то емкость С2, в моем случае, составляет 5uF. При других показаниях напряжения сети, емкость может быть 4uF и менее.
Пусковой конденсатор С1 также нужно подбирать с малых значений. Конденсатор со слишком малой емкостью не обеспечивает надежного запуска двигателя, с избыточной – может привести к перегреву обмотки двигателя.
Корректировать емкости конденсаторов нужно после оказания на вал двигателя механической нагрузки штатного режима работы. Конденсаторы следует использовать только те, которые расчитаны на работу с напряжение свыше 250 вольт в цепях переменного тока. Керамику и оксидные - использовать нельзя.
Поделиться:
Необходимо авторизоваться, чтобы комментировать.
Будьте любезны, подскажите ссылку на подключение электродвигателя сд10а 220в. Прошло более 40 лет со времени когда видел схемы. Эти двигатели использовались в приводах диаграммы в приборах эпп и эмп. Помню , что было два конденсатора, как в вашем случае. Но у меня сейчас сд10а, на 220В. Хотелось бы знать точно, больше такого моторчика нет, жаль если погублю в результате эксперимента
Evgen52, если Вы уверены, что он на 220v, т.е. маркировка и характеристики нанесенные на корпусе остались просматриваемые, тогда схема подключения аналогичная той, которая приведена в статье. Единственное, что из схемы нужно исключить гасящий конденсатор С2. У Вас могло быть 2 конденсатора из-за того, что нужной емкости в одном конденсаторе не было и ее получали путем параллельного или последовательного соединения двух конденсаторов.
admin, благодарю за оперативный ответ. Предполагаю, что в приборах стояли СД-10 с номиналом 127В
Evgen52, на Вашем четко видно, что он на 220v, сомнений нет.
Вот ещё ссылочка , нашёл по теме. Или картиночка, т.с., см. файл
Evgen52, на изображении видно один конденсатор.
