Лабораторный БП 0-27V 0-10A
Имеющегося у меня лабораторного блока питания 0-15V 10Watt часто не хватало в моей радиолюбительской практике. Решил собрать основательный мощный лабораторный блок питания своими руками, с регулировкой напряжения и тока.

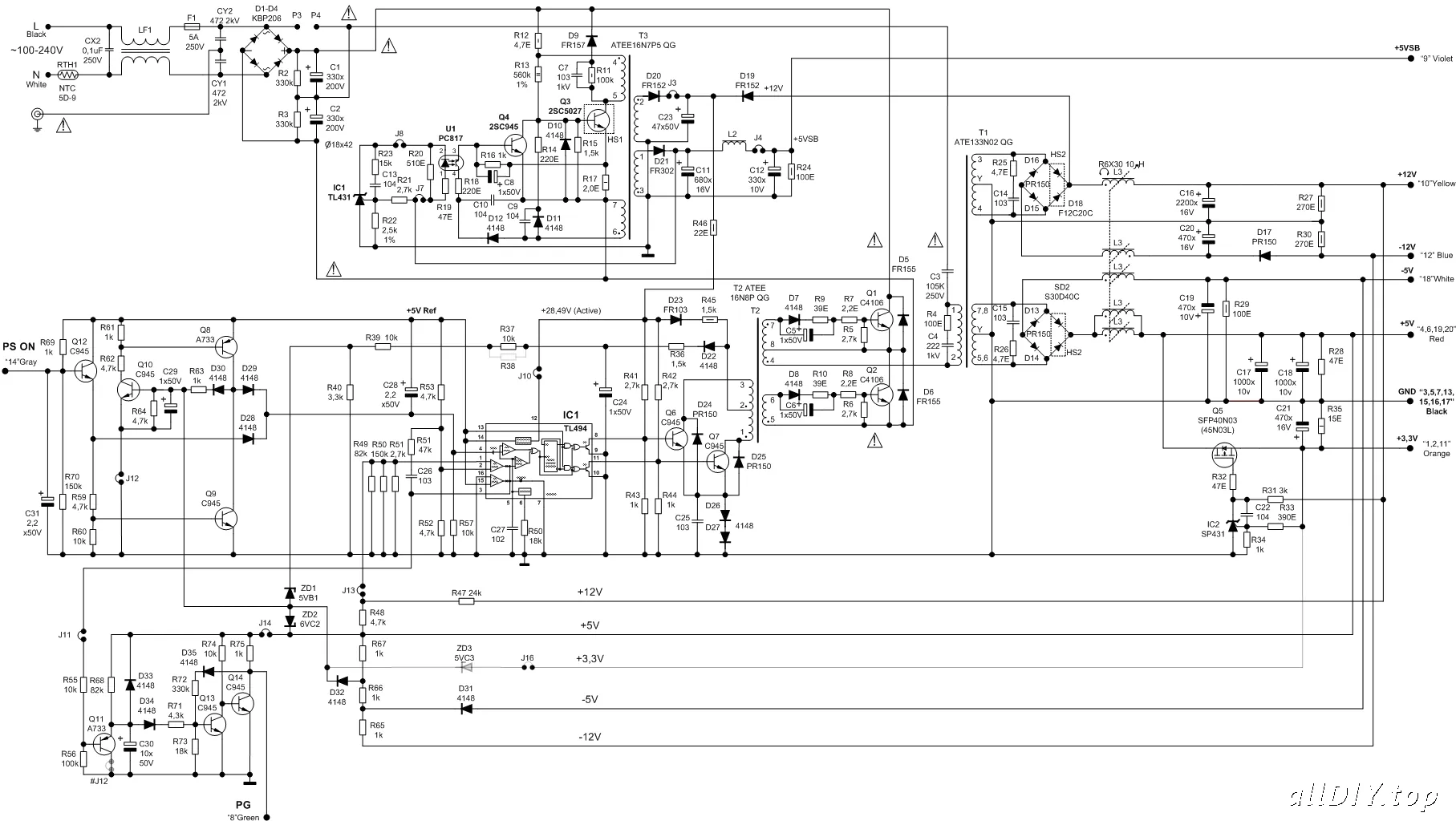

В наличии имелся старенький ATX компьютерный блок питания на 250Watt на ШИМ контроллере S4949P – это аналог известного ШИМ контроллера TL494. Модель FA-5-2 – указана на корпусе, FA-5-F – на плате самого блока питания. Он и послужил основой самодельного лабораторного блока питания.

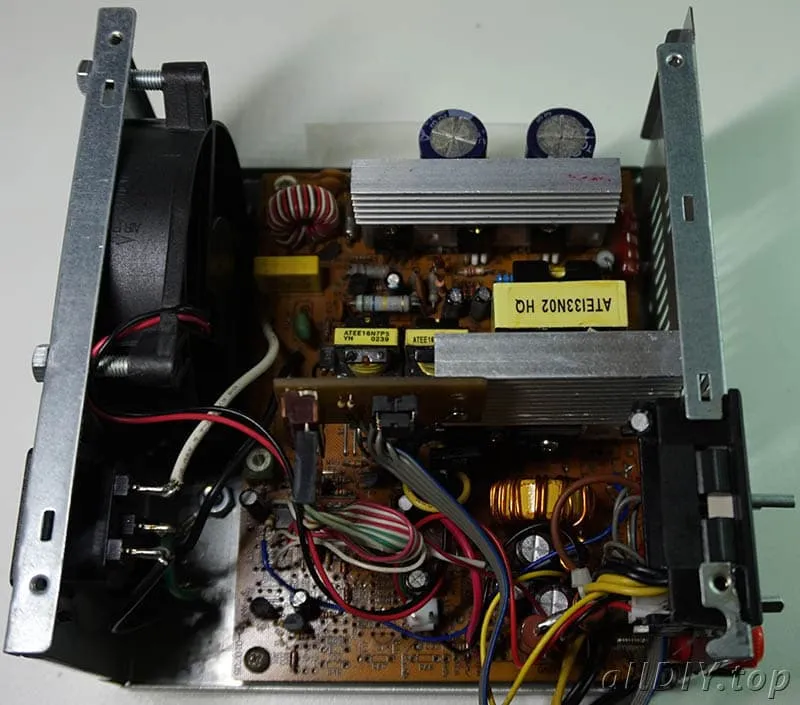

Обзавелся схемой, начал выпаивать ненужные элементы и отмечать изменения на схеме. Выпаял все, что касалось 3.3 вольта, силовой 5ти и 12ти вольтовой линии, оставив диодную сборку S30D40C, конденсатора С15 и резистора R26. Также избавился от блока защиты Power Good и PS ON.

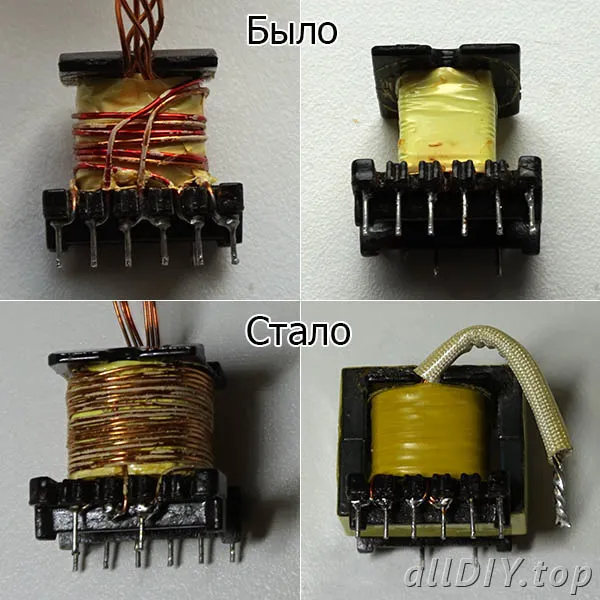

Т.к. решил делать мощный лабораторный блок питания до 30 вольт, то силовой трансформатор пришлось выпаять, удалить вторичные обмотки. Вместо 5ти вольтовой обмотки, в тех же направлениях намотал новую обмотку проводом диаметром 0,6мм в 3 жилы по 8 витков. Первичная обмотка возвращена в первоначальном виде.

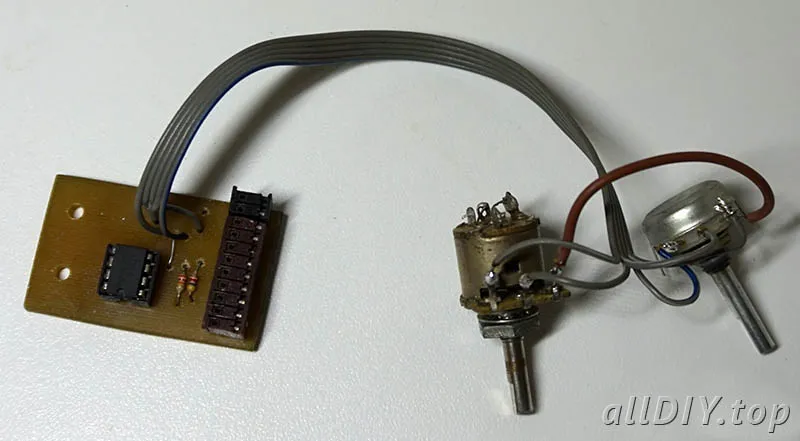

Далее добавил блок на LM358, необходимый для стабилизации и регулировки напряжения и тока (на схеме он указан внизу справа). Для отображения индикации напряжения и силы тока, использовал Китайский индикатор DSN-VC288. После КЗ, индикатор начал сильно завышать показания амперметра. Вылечилось это следующим образом: перепайкой двух SMD резисторов возле надписи I_ADJ. Резистор на 180k заменил на 130k, а 330Ohm – на 470Ohm.
Для запитки вентилятора охлаждения лабораторного блока питания использовал линейный стабилизатор на 12 вольт, подключенный к дежурке. Вентилятор развернул, чтобы воздух вдувался в корпус, а не наоборот.
Выходная часть состоит из сдвоенного диода SD2, фильтра L3 (штатный фильтр, со смотанными обмотками, кроме 5ти вольтовой), конденсаторов на 470u 35V и фильтра с другого блока питания (7 витков провода диаметром 1.6мм на ферритовом стержне).

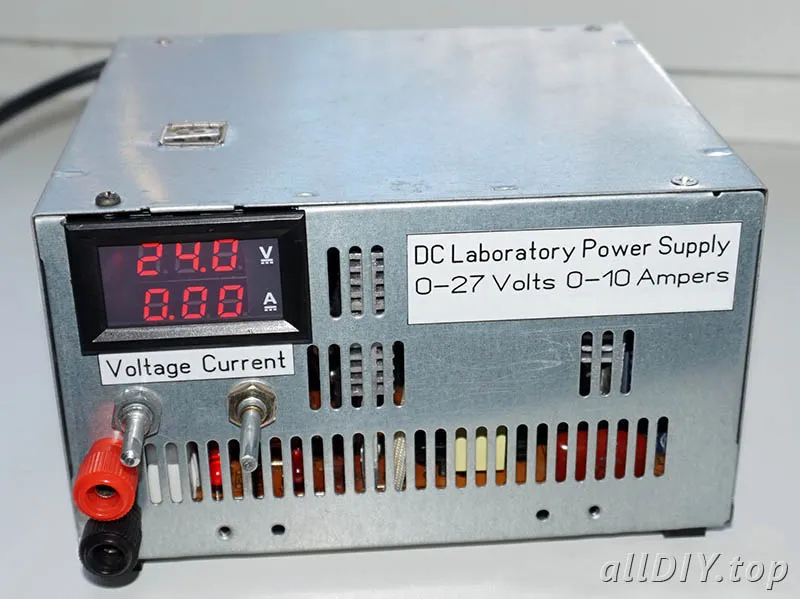

В результате получился отличный лабораторный блок питания с регулировкой напряжения о 0 до 27 Вольт и силой тока от 0 до 10 Ампер, сделанный своими руками.

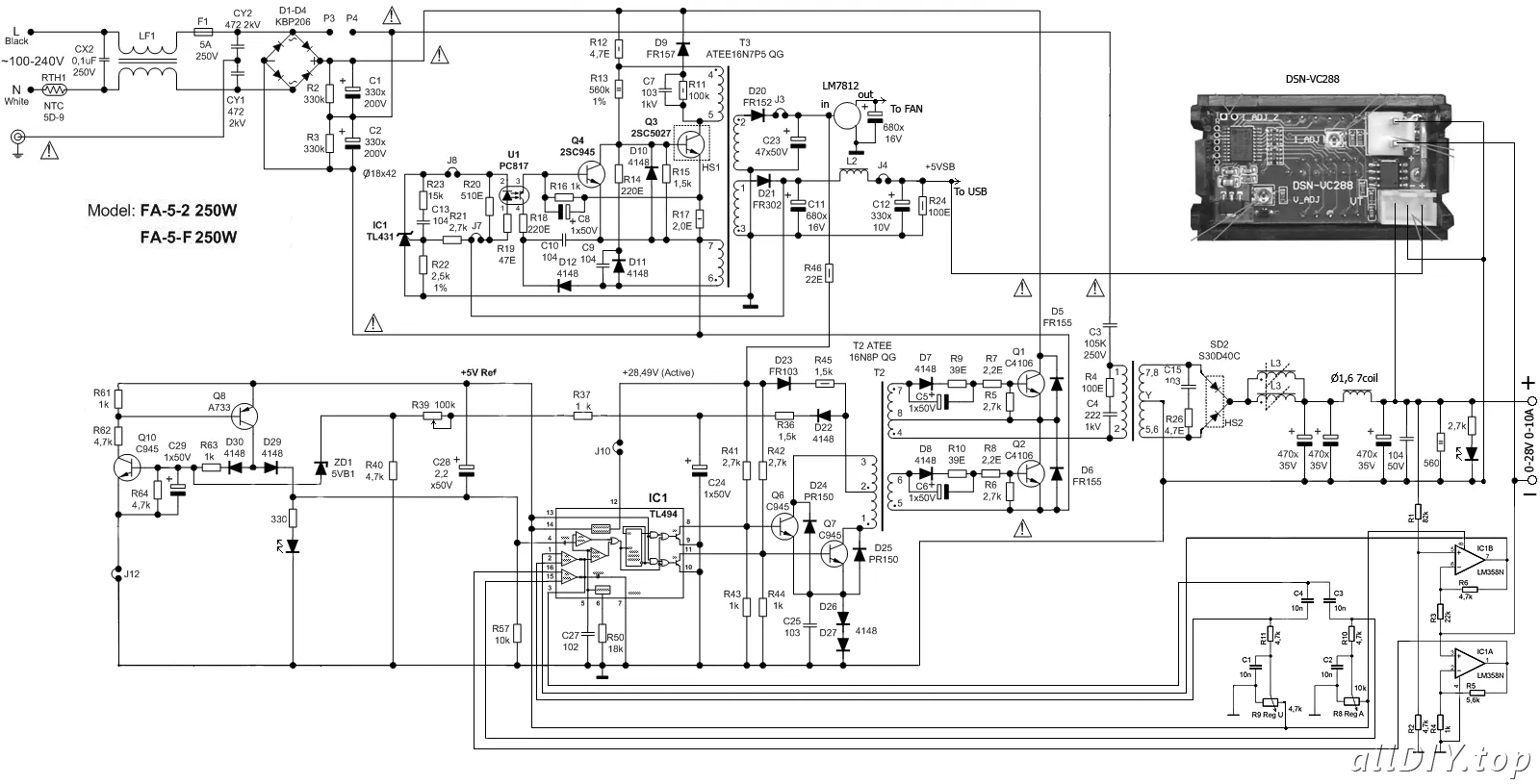

Скачать схему переделки и разводку печатной платы модуля регулировки и стабилизации на LM385 можно ЗДЕСЬ.
Поділитись:
Необхідно авторизуватись, щоб мати можливість коментувати.
Доброе время суток, извините поднимаю заезженную тему. Просто хочется узнать нет ли опечатки в блоке регулировки R1 82кОм во всех других схемах резистор 22кОм и вопрос по перемотки трансформатора 8+8 выдаёт 24,8V что удручает хотелось 36V.
pipa_kulibaykin, приветствую. У Вас 16 витков в сумме получается? Вы их случайно не запараллелили 8+8? Скачал плату, там тоже R1 - 82k, значит не ошибся. Если Вас смущает номинал, можете поэкспериментировать и менять его по 10% в сторону от 22k до 82k.
Здравствуйте!
Тема с БП ещё актуальна?
Есть несколько вопросов по схеме.
Схема интересная, хотелось бы повторить.
zenner, можете задать вопрос здесь или автору схемы. Ссылка на него есть под видео на youtube.
Собственно вопросы по мелочи.
1. Можно ли выкинуть этот импульсный источник вторичных напряжений (для питания ИМС)
и заметь его обычным трансформаторным? (соответствующей мощности)
2. Питание ИМС 28,48V должно быть именно таким? Просто +28 или +28,5V не подойдёт?
3. Диоды FR103, FR150 и FR155 можно ли заменить на FU4007? Или HER208 к примеру. Они по шустрее,
их проще купить чем чем эти FR103, FR150 и FR155.
4. Откуда подаётся напряжение +5ref? От источника +5V?
5. Конденсаторы С24,С28,С29 должны быть оксидными или можно применять ниобиевые (танталовые)?
6. Что регулирует R39? Это подстроечный?
7. В мой корпус трансформатор от ATX БП не влезет по высоте, есть похожий транс от большого
ксерокса, с таким же размером феррита, но "лежачий", у него первичная обмотка должна сколько витков
содержать? и индуктивность первички? Должно соответствовать трансформаторам ATX?
8.выходные диоды по схеме имеют небольшой запас по напряжению.
Можно ли два диода шотки ставить последовательно? (Что бы увеличить запас по напряжению)
Или например промышленный модуль диодов шотки 60в 2х80А
Забыл дописать, зазор у выходного трансформатора должен быть?
1) Питание можно взять с дежурки.
2) Разброс напряжения можно посмотреть в datasheet на ИМС.
3) Можно.
4) Оно формируется самой TL494.
5) Думаю, не принципиально, но электролитический дешевле.
6) Время разряда С24.
7) Индуктивность не замерял (трансформатор без перемотки).
8) 60в 2х80А - это лучше. Последовательно в этом случае нельзя.
9) Трансформатор не перематывал, так что не знаю. Но крайне редко силовые трансформаторы компьютерних БП сделаны с зазором.
В общих чертах понятно, спасибо!
С резистором R39 остался вопрос про его регулировку. Нигде не нашел конкретики.
Индуктивность измерил сам, от 350W ATX первичную обмотку прибор показал 3,39 мГн.
2 по 19 витков провода 1,22мм (микрометра нет, измерил китайским цифровым штангелем).
Из за специфики корпуса не могу родную плату установить туда, только самодельную под
свой трансформатор и прочее.
Трансформатор должен быть без зазора (всё же двухтактный БП, сразу не въехал), вторичку
попробую намотать не проводом, а медной лентой шириной 10мм и толщиной 0,35мм.
Соберу, опробую, если понравится то может закажу у китайцев заводскую плату, корпус шибко
крутой и красивый.. от заводского станционного БП "сименс", жаль его на кустарщину
отправлять.
