Мультимедийный телевизор из монитора. Прошивка firmware LAMV59.bin
В данной статье я расскажу о универсальной телевизионной плате на чипе V59, которая, в отличии от TV платы на чипе V29, не только умеет работать с видео сигналом через VGA, HDMI, AV, RF порты, но и с легкостью воспроизводит видео, музыку, отображает текст и изображения с флеш носителя. При этом, ее стоимость, в отличии от облегченного варианта, выше всего на 2 доллара.
Минимальная комплектация телевизионного скалера (LA. MV9.P V59) стандартная – универсальная плата, IR приемник и пульт дистанционного управления. Кстати, от предыдущей модели, эта - укомплектована пультом ДУ с надписями не на китайском языке, а на английском, что не может не радовать.
Для переделки монитора в мультимедийный телевизор вначале нужно найти datasheet на модель матрицы, которая находится в нем. Для поиска прошивки “LAMV59.bin” под определенную матрицу понадобится следующая информация: напряжение питания матрицы и ее рабочее разрешение. Также для подсоединения шлейфа матрицы к универсальной телевизионной плате понадобится распиновка контактов матрицы, которую тоже можно взять из datasheet на нее. Нужно сделать так, чтобы, при помощи шлейфа, распиновка контактов на матрице, соответствовала распиновке на универсальной плате. Распиновку контактов скалера можно найти на 9й странице инструкции (manual.pdf), которая находится в архивах, ссылки на них приведены в конце статьи.
Мне попалась матрица (HT190WG1-600), которая соединялась с платой управления монитора через плоский шлейф. Из-за этого пришлось изрядно повозиться, чтобы соединить матрицу с универсальным телевизионным скалером. Чтобы удлинить шлейф матрицы, я допаял часть IDE шлейфа, а место пайки залил термоклеем для придания дополнительной жесткости.
На плате питания монитора присутствовали контакты +15v, +5v, +3.3v, GND, ON/OFF, A-dim, B-dim. На скалере контакты +12v, GND, BLON, ADJ. Соединять их нужно по смыслу, BLON – ON/OFF, ADJ – A-dim, GND – GND. Но вот 12v на блоке питания не оказалось. При замере напряжения контакта +15v по факту оказалось +18v. Пришлось выкручиваться. Т.к. подключаемая матрица монитора имела питание +5v (а такой контакт на БП имелся), то было принято решение подать на универсальную телевизионную плату питание +5v, в обход микросхемы, понижающей напряжение питания. Т.е я выпаял дроссель по выходу преобразователя питания и на одну из его контактных площадок (ведущую к остальной части схемы) подал имеющиеся +5v.
С кнопками я решил не возиться, т.к. знаю по собственному опыту, к ним практически никогда не касаешься, а управление всегда осуществляется через пульт. Инфракрасный датчик подключил по упрощенной схеме, которая приведена на странице 7 инструкции (manual.pdf).
Чтобы прошить скалер V59, как я писал выше, следует скачать архив с прошивками для определенного типа чипа тюнера R840 или R842. Эту информацию можно увидеть на самом чипе. Затем, по названию матрицы выбрать папку с прошивкой. Файл прошивки закинуть на флеш носитель, вставить его в USB скалера, включить питание. Сразу после включения начнется прошивка, а когда индикатор на флеш носителе перестанет мигать, значит прошивка закончена. Если прошивка по названию матрицы в архиве отсутствует, значит следует подобрать прошивку по напряжению питания матрицы, разрешению экрана. Так на мою матрицу HT190WG1-600 подошла прошивка от матрицы HSD170MGW1.
В отличии от универсальной платы на чипе V29, процессор и чип тюнера платы V59 греется внушительней. Ради перестраховки, отрезал небольшие кусочки от большого радиатора и приклеил их на термоклей.
Архив с прошивками и инструкцией на универсальную телевизионную платы модели LA. MV9.P V59 с тюнером R840 можно скачать здесь:
Архив с прошивками и инструкцией на модель платы LA. MV9.P V59 с тюнером R842 можно скачать здесь:
Если у Вас модель платы V29, и Вам нужны прошивки под нее, то Вам на СЮДА.
Если у Вас модель платы V56, и Вам нужны прошивки под нее, то Вам на СЮДА.
Дамп загрузчика для платы V59 предоставил пользователь dimon722. Файл можно скачать здесь: //alldiy.top/download/V59_dump.bin.
admin, тоже думал, но пока куплю одну в местном магазе, а то посылки щас еле ползут, хочется разобраться уже быстрее)
В общем, купил новую, не шьется у меня флеха ни CH341 програмерром, ни AsProgrammer, пробовал и на W8.1 и на XP, читаю в сети и ничего не помогает, ни триальные версии, ни руссифицированные. Надо разбираться дальше, что за дела...
W11, может проблемы с программаторами? Если возможность проверить с другим камнем?
admin, 25 нет, нашел выпаянную откуда-то KS24Co2 так считалась и записалась и проверку проходит, с буфером совпадает, а тут вот не получается. Буду дальше читать в сети. Там пишут про биты защиты, но с новой тоже ничего не выходит, новая ж не должна быть залочена...
KS24C02
admin, Да, Вы правы, оказалась проблема с программатором, пропаял выводы ZIF панельки и теперь обе программы записывают, правда, сравнение не проходит. Подстава же, на половине 24 серии все нормально, а на 25 непропай был)) Ладно, посмотрим , может, проблема и не в дампах была, припаяю в тюнер и посмотрю, может и записано криво, проверку ж не прошли.
Эх, дело не в дампе, наверное, уже несколько раз паял, перепрошивал... Ладно. Два тюнера есть, при включении красным светодиод горит, но никак не больше не реагируют ни на кнопки, на на флешку с прошивкой.
Тормоз, оказывается, вроде и прошивки нет под мою матрицу 2 канала, 6 бит, 3В, LP171WP4-TL04 , просмотрел на V56 и на V29.
W11, так что в итоге? Получилось прошить под свою версию скалера?
admin, нет, скалеры так и не завелись после прошивки дампов, там еще при сравнении буфера и чипа ошибка по адресу 00002173 была, проверял после заливки дампа, так что пока не знаю, или не в дампе дело или он все-таки криво заливается. А самой прошивки под мою версию, я так понял, нет, у меня 2 канала, 6 бит, 3В, а в архивах есть под разрешение моё, но разные - то вольтаж не тот, то количество каналов другое.
Хотя в теме V56 писали, что битность меняется в сервисном меню lvdsmap, но мне бы пока с ним вообще разобраться.
W11, если вольтаж в прошивке не тот - это не значит, что ее нельзя использовать. Вольтаж в описании может быть любым, главное, чтобы перемычка стояла на том вольтаже, на который рассчитана матрица.
admin, Спасибо. Не знал. Может, попробовать сразу прошивку загнать во флэху.
W11, конечно пробуйте. По логике, в каждую прошивку должен быть встроен загрузчик, т.е. если даже не подойдет прошивка по параметрам, Вы сможете загрузить новую через USB.
admin, На 4pda нашел такой метод решил спаять. Залил сразу прошивку, в итоге он ожил, подключил антенну и там прослушивается телеканал) Теперь буду разбираться с подключением кабеля LVDS. Щас стоит на прошивке еще один скалер, посмотрю, оживет ли он. Ибо в нем я спалил преобразователь, не знаю, потянул ли он еще что-то. Питаю от 5В его.
А с CH341A почему-то так и не вышло ничего, сколько бы я ни читал в сети по своей и похожим проблемам и ни пробовал его прошивать по-разному. А с кабелем с первого раза.

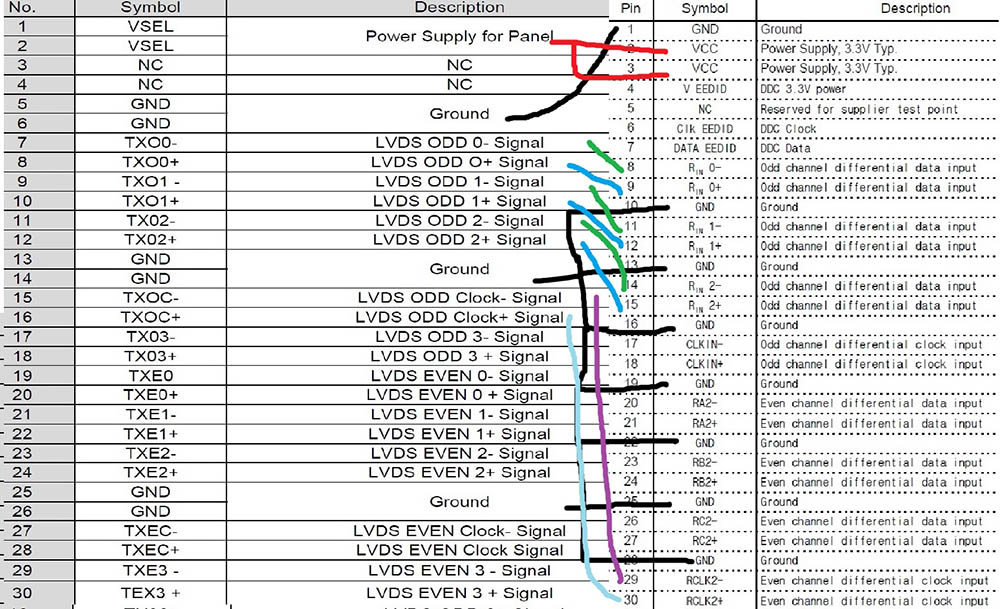

Не подскажите еще, правильно ли я соединю матрицу со скалером вот так?
Оживил и второй скалер))) Метод с кабелем суперский))) Будем паять дальше, по крайней мере, щас они хоть включаются и слышно канал))
Так, неправильно нарисовал, у меня ж 2 канала и перепутал 29 и 30 не туда) Не одно так другое) Подключил такой инверторhttps://www.banggood.com/1pc-Lamp-Backlight-Universal-Laptop-LCD-Screen-Inverter-528V-p-923935.html?rmmds=search Vin к 12В скалера, On к BLON скалера, ADJ к ADJ скалера, GND - GND, но он падла задымился, ток на БП сразу вырос. При подключении к маломощному БП просто вырубается скалер.
Так-с, осталась проблема только с инвертором, то ли я спалил его уже и надо будет разбираться как подключить родной, то ли понять почему он стал дымиться. А так изображение есть на матрице, в LVDS map заходил поменял на изображение получше, но вот подсветку сделать надо. Ну, и шлейф пересобрать, а то я пересобрал со стороны подключения к скалеру и распаровал пары, надо было делать это на разъеме к матрице.
Блин, родной инвертор же от ноута, ему 19В надо...
W11, подключение первого канала верное, только Вы ODD clock ( 15, 16 контакт) скалера должны подключать к 17, 18 матрицы, а не к 29, 30. Второй канал аналогично. К Вам нужно применить поговорку "7 раз проверь, затем паяй".
admin, Ага)) Я потом заметил, что перепутал, поэтому и написал, что неправильно, на шлейфе соединил верно еще до этой нарисованной схемы))) Вот с инвертором непонятное дело, там я вроде ничего не перепутал, но он не хочет работать, нагревается и дымится.
W11, если инвертор от ноута родной ешо не значит что он 19вольтовый ,----смотрите дашик на используемую в инверторе микруху ,-пару штук допалил пока сам додул в чём дело (скаллер с 3.3в матрицей отлично работает от 5 в с родным инвертором(5в)(ноут фуджи сименс 15.6") скал v56 в роли телека и видика флешек на кухне ,питается от имп .бп от роутера
vital, Да, так и хочу, вчера качнул даташит ночью на микру, но акробат что-то не запускался, уже спать хотел. сегодня гляну. Просто жалко покупной. У меня от китайского БП 5В и якобы 2А скалер с матрицей 17,1" вырубается, видимо, слабенький он.
Все, разобрался, запустил родной инвертор, как говорил vital , заработал от 12В. Надо теперь над корпусом думать) Спасибо всем за помощь)
Здравствуйте! объясните, пожалуйста как запитать дроссель подсветки монитора от ТВ платы. если удалить родную плату расширения и панель кнопок, которая питается и командует через нее же, то само собой подсветки нет вообще. Если оставить родную плату расширения и панель кнопок, то во-первых неудобство двойного включения питания (одно для подсветки матрицы, второе для платы LVDS), во-вторых при включении питания штатной кнопкой-подсветка включается на 3 секунды и пропадает, штатный светодиод переходит из синего в оранжевый свет.Плата дросселя 715L1103-2-C. не могу подружить плату и дроссель, чтобы при включении платы расширения шла напруга на дроссель. понимаю, что как вариант можно поставить отдельную светодиодную подсветку, но хочется победить родной дроссель
brazzi, проверьте правильность подключения контактов BLON и ADJ. Замеряйте уровень напряжения на них при включении и после автоматического отключения.
admin, так знать бы куда правильно. если не трудно, объясните на пальцах, я уже в край запутался, мозг кипит.
brazzi, в статье все написано: BLON – ON/OFF, ADJ – A-dim. На инверторе обозначения могут отличаться. А обозначения я телепатически замерять не могу, это должны сделать Вы.
решил я покопаться в инверторе из Китая, обнаружил, что на первом мосфете AO4606 звонятся 1 и 2 ножки КЗ. Вот теперь думаю, я спалил или так и пришло с браком, подключал вывод к выводу, все ж подписано. Завтра, наверное, куплю AO4606, попробую поменять, если это дело не потянуло еще что-то за собой.
мда, поменял мосфет, но безрезультатно, включал на короткое время, но они только разогреваются сильно быстро и выключаю. Брак, что ли попался. Ладно, посмотрю, что у китайцев еще есть...
И еще вопрос) Читал на 4pda примеры реализации конструкций на скалерах, так вот там далеко не у всех стоит радиатор на проце. Так ли он нужен для v56? Я планировал просто в корпус еще БП и одну приставку, поэтому задумался о кулере на выдув и радиатор на проц. Но вот кулер помехи может создать возможно. И если цеплять, то 3-х пиновый, чтоб запускать его от контакто On инвертора?
W11, 3 вывод кулера для контроля оборотов а не для запуска ,а если планируется долговременная работа v56 то радик ставьте
W11, я тоже думаю, что небольшого радиатора хватит "с головой".
Добрый всем день!

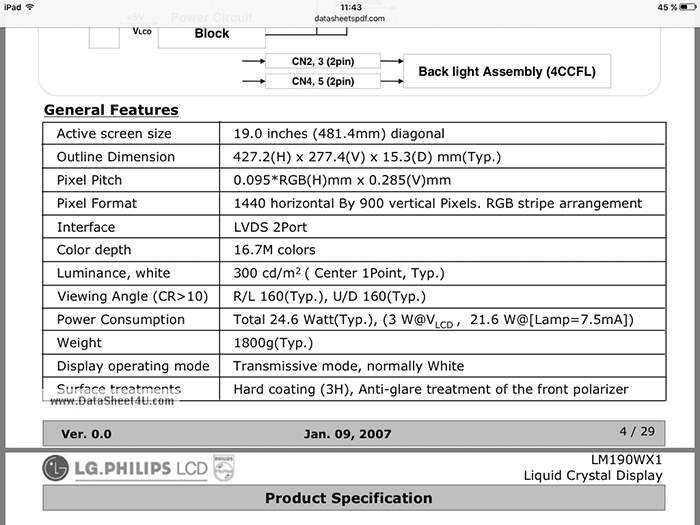

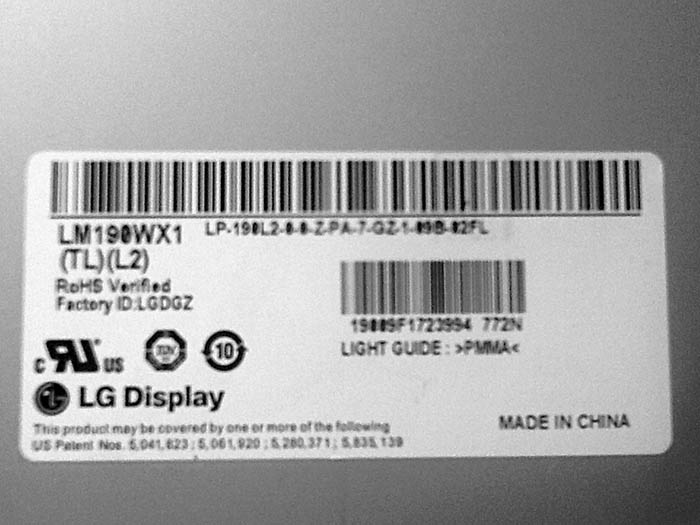

Скинте пожалуйста сылку на LVDS кабель для матрици LM190WX1.
