Мультимедийный телевизор из монитора. Прошивка firmware LAMV59.bin

В данной статье я расскажу о универсальной телевизионной плате на чипе V59, которая, в отличии от TV платы на чипе V29, не только умеет работать с видео сигналом через VGA, HDMI, AV, RF порты, но и с легкостью воспроизводит видео, музыку, отображает текст и изображения с флеш носителя. При этом, ее стоимость, в отличии от облегченного варианта, выше всего на 2 доллара.

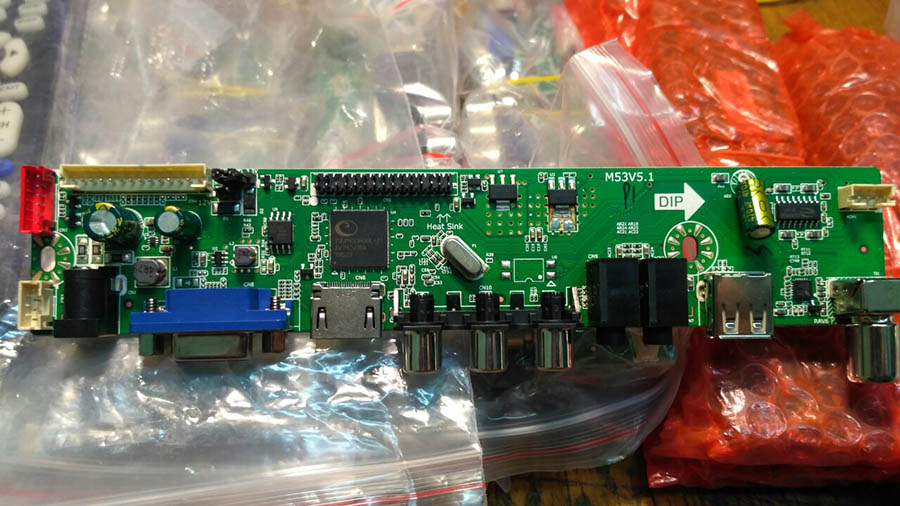

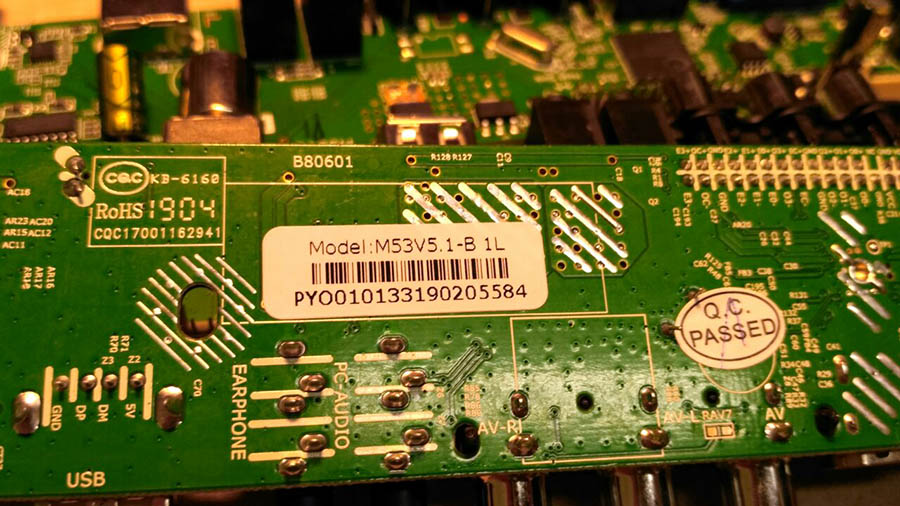

Минимальная комплектация телевизионного скалера (LA. MV9.P V59) стандартная – универсальная плата, IR приемник и пульт дистанционного управления. Кстати, от предыдущей модели, эта - укомплектована пультом ДУ с надписями не на китайском языке, а на английском, что не может не радовать.

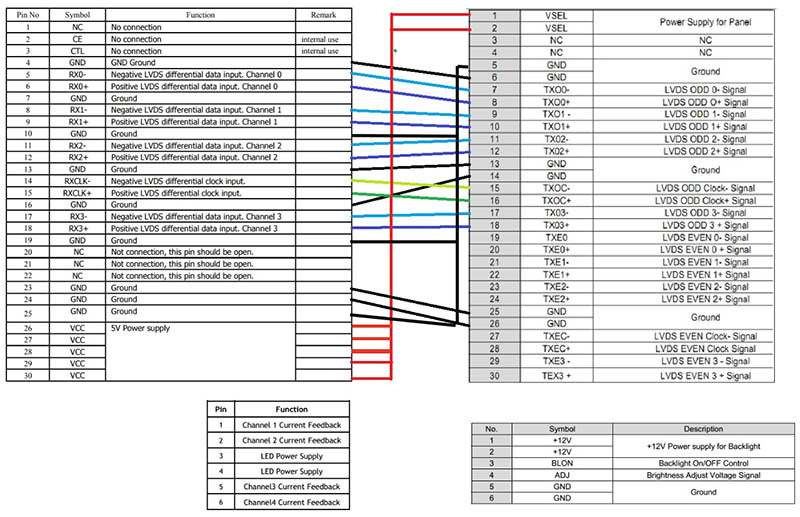

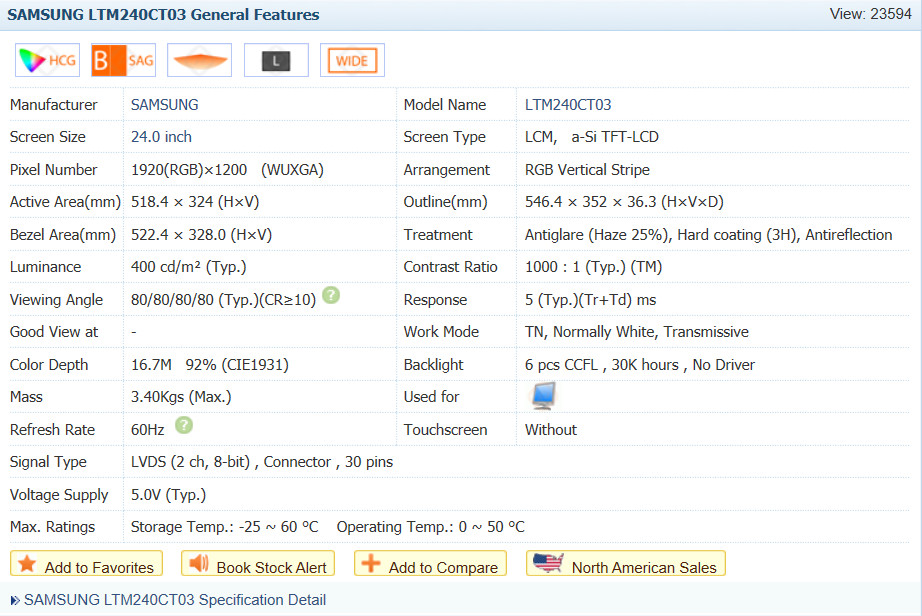

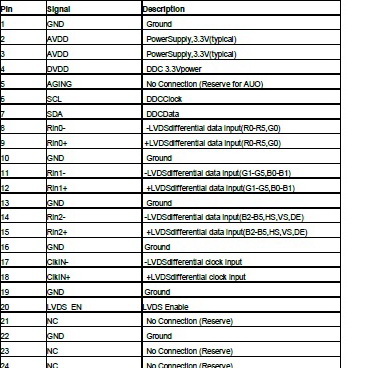

Для переделки монитора в мультимедийный телевизор вначале нужно найти datasheet на модель матрицы, которая находится в нем. Для поиска прошивки “LAMV59.bin” под определенную матрицу понадобится следующая информация: напряжение питания матрицы и ее рабочее разрешение. Также для подсоединения шлейфа матрицы к универсальной телевизионной плате понадобится распиновка контактов матрицы, которую тоже можно взять из datasheet на нее. Нужно сделать так, чтобы, при помощи шлейфа, распиновка контактов на матрице, соответствовала распиновке на универсальной плате. Распиновку контактов скалера можно найти на 9й странице инструкции (manual.pdf), которая находится в архивах, ссылки на них приведены в конце статьи.

Мне попалась матрица (HT190WG1-600), которая соединялась с платой управления монитора через плоский шлейф. Из-за этого пришлось изрядно повозиться, чтобы соединить матрицу с универсальным телевизионным скалером. Чтобы удлинить шлейф матрицы, я допаял часть IDE шлейфа, а место пайки залил термоклеем для придания дополнительной жесткости.

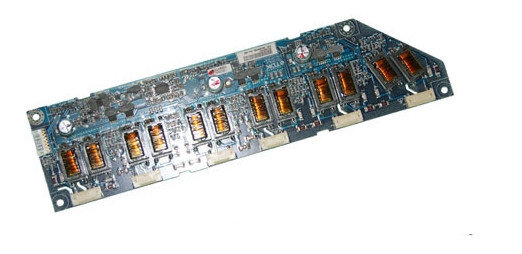

На плате питания монитора присутствовали контакты +15v, +5v, +3.3v, GND, ON/OFF, A-dim, B-dim. На скалере контакты +12v, GND, BLON, ADJ. Соединять их нужно по смыслу, BLON – ON/OFF, ADJ – A-dim, GND – GND. Но вот 12v на блоке питания не оказалось. При замере напряжения контакта +15v по факту оказалось +18v. Пришлось выкручиваться. Т.к. подключаемая матрица монитора имела питание +5v (а такой контакт на БП имелся), то было принято решение подать на универсальную телевизионную плату питание +5v, в обход микросхемы, понижающей напряжение питания. Т.е я выпаял дроссель по выходу преобразователя питания и на одну из его контактных площадок (ведущую к остальной части схемы) подал имеющиеся +5v.

С кнопками я решил не возиться, т.к. знаю по собственному опыту, к ним практически никогда не касаешься, а управление всегда осуществляется через пульт. Инфракрасный датчик подключил по упрощенной схеме, которая приведена на странице 7 инструкции (manual.pdf).

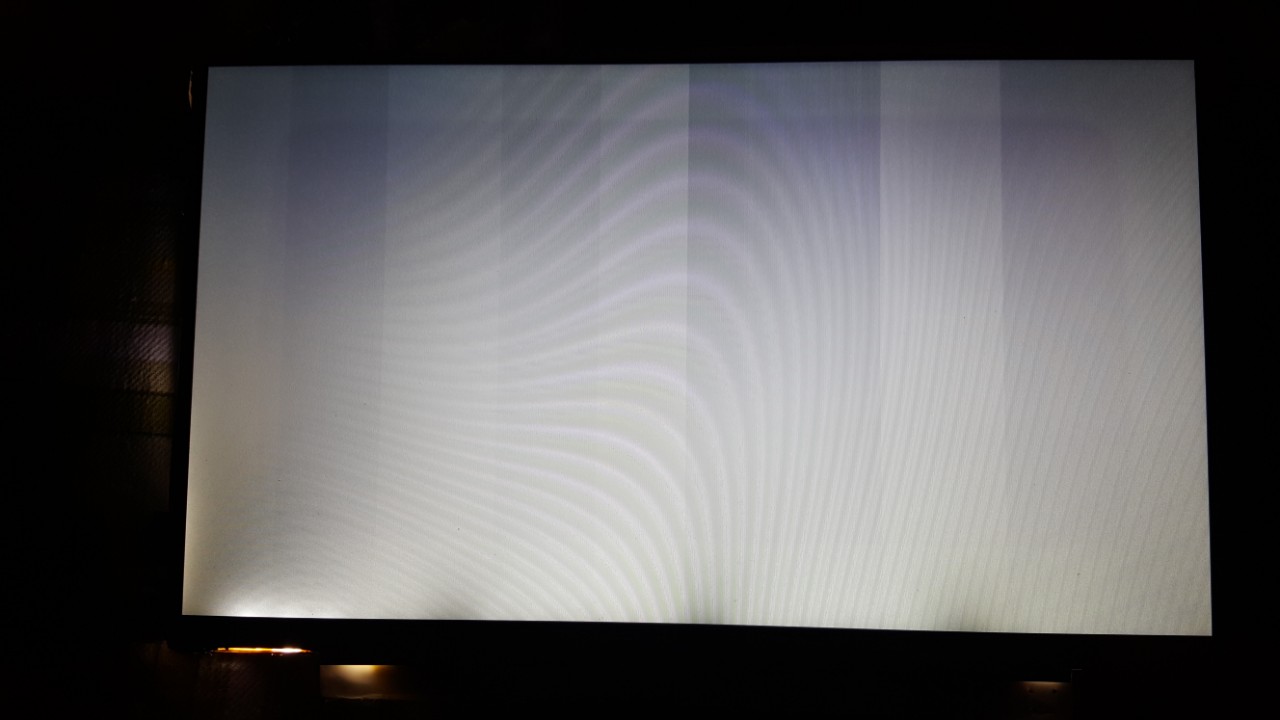

Чтобы прошить скалер V59, как я писал выше, следует скачать архив с прошивками для определенного типа чипа тюнера R840 или R842. Эту информацию можно увидеть на самом чипе. Затем, по названию матрицы выбрать папку с прошивкой. Файл прошивки закинуть на флеш носитель, вставить его в USB скалера, включить питание. Сразу после включения начнется прошивка, а когда индикатор на флеш носителе перестанет мигать, значит прошивка закончена. Если прошивка по названию матрицы в архиве отсутствует, значит следует подобрать прошивку по напряжению питания матрицы, разрешению экрана. Так на мою матрицу HT190WG1-600 подошла прошивка от матрицы HSD170MGW1.

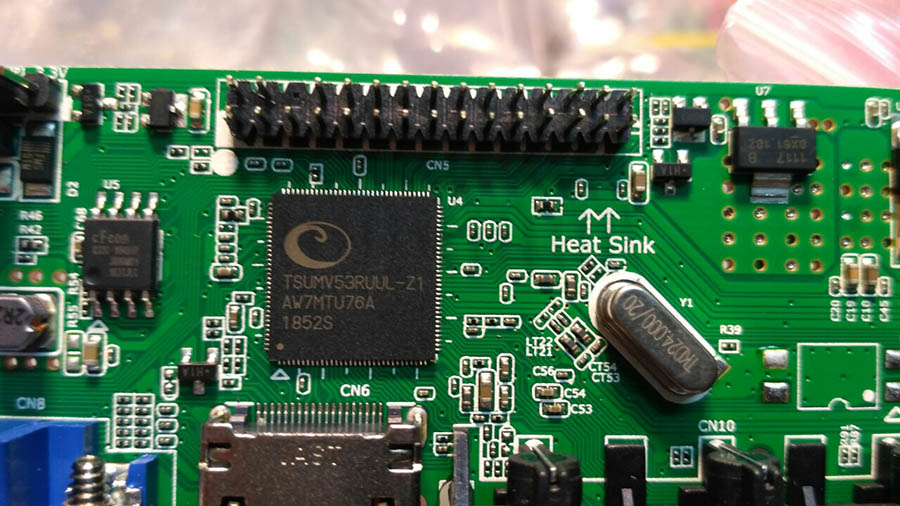

В отличии от универсальной платы на чипе V29, процессор и чип тюнера платы V59 греется внушительней. Ради перестраховки, отрезал небольшие кусочки от большого радиатора и приклеил их на термоклей.

Архив с прошивками и инструкцией на универсальную телевизионную платы модели LA. MV9.P V59 с тюнером R840 можно скачать здесь:

Download the firmware LAMV59.bin and manual Universal LCD Controller Board TUNER R840

Архив с прошивками и инструкцией на модель платы LA. MV9.P V59 с тюнером R842 можно скачать здесь:

Download the firmware LAMV59.bin and manual Universal LCD Controller Board TUNER R842

Если у Вас модель платы V29, и Вам нужны прошивки под нее, то Вам на СЮДА.

Если у Вас модель платы V56, и Вам нужны прошивки под нее, то Вам на СЮДА.

Дамп загрузчика для платы V59 предоставил пользователь dimon722. Файл можно скачать здесь: //alldiy.top/download/V59_dump.bin.
