Мультимедийный телевизор из монитора. Прошивка firmware LAMV59.bin
В данной статье я расскажу о универсальной телевизионной плате на чипе V59, которая, в отличии от TV платы на чипе V29, не только умеет работать с видео сигналом через VGA, HDMI, AV, RF порты, но и с легкостью воспроизводит видео, музыку, отображает текст и изображения с флеш носителя. При этом, ее стоимость, в отличии от облегченного варианта, выше всего на 2 доллара.
Минимальная комплектация телевизионного скалера (LA. MV9.P V59) стандартная – универсальная плата, IR приемник и пульт дистанционного управления. Кстати, от предыдущей модели, эта - укомплектована пультом ДУ с надписями не на китайском языке, а на английском, что не может не радовать.

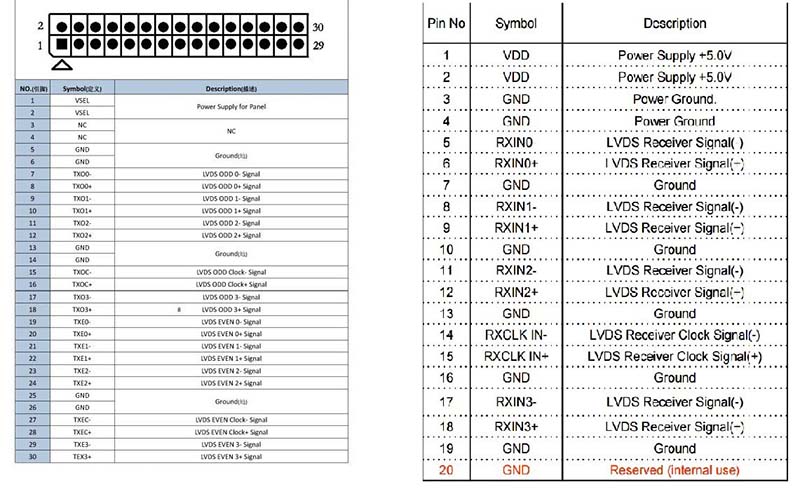

Для переделки монитора в мультимедийный телевизор вначале нужно найти datasheet на модель матрицы, которая находится в нем. Для поиска прошивки “LAMV59.bin” под определенную матрицу понадобится следующая информация: напряжение питания матрицы и ее рабочее разрешение. Также для подсоединения шлейфа матрицы к универсальной телевизионной плате понадобится распиновка контактов матрицы, которую тоже можно взять из datasheet на нее. Нужно сделать так, чтобы, при помощи шлейфа, распиновка контактов на матрице, соответствовала распиновке на универсальной плате. Распиновку контактов скалера можно найти на 9й странице инструкции (manual.pdf), которая находится в архивах, ссылки на них приведены в конце статьи.
Мне попалась матрица (HT190WG1-600), которая соединялась с платой управления монитора через плоский шлейф. Из-за этого пришлось изрядно повозиться, чтобы соединить матрицу с универсальным телевизионным скалером. Чтобы удлинить шлейф матрицы, я допаял часть IDE шлейфа, а место пайки залил термоклеем для придания дополнительной жесткости.
На плате питания монитора присутствовали контакты +15v, +5v, +3.3v, GND, ON/OFF, A-dim, B-dim. На скалере контакты +12v, GND, BLON, ADJ. Соединять их нужно по смыслу, BLON – ON/OFF, ADJ – A-dim, GND – GND. Но вот 12v на блоке питания не оказалось. При замере напряжения контакта +15v по факту оказалось +18v. Пришлось выкручиваться. Т.к. подключаемая матрица монитора имела питание +5v (а такой контакт на БП имелся), то было принято решение подать на универсальную телевизионную плату питание +5v, в обход микросхемы, понижающей напряжение питания. Т.е я выпаял дроссель по выходу преобразователя питания и на одну из его контактных площадок (ведущую к остальной части схемы) подал имеющиеся +5v.
С кнопками я решил не возиться, т.к. знаю по собственному опыту, к ним практически никогда не касаешься, а управление всегда осуществляется через пульт. Инфракрасный датчик подключил по упрощенной схеме, которая приведена на странице 7 инструкции (manual.pdf).
Чтобы прошить скалер V59, как я писал выше, следует скачать архив с прошивками для определенного типа чипа тюнера R840 или R842. Эту информацию можно увидеть на самом чипе. Затем, по названию матрицы выбрать папку с прошивкой. Файл прошивки закинуть на флеш носитель, вставить его в USB скалера, включить питание. Сразу после включения начнется прошивка, а когда индикатор на флеш носителе перестанет мигать, значит прошивка закончена. Если прошивка по названию матрицы в архиве отсутствует, значит следует подобрать прошивку по напряжению питания матрицы, разрешению экрана. Так на мою матрицу HT190WG1-600 подошла прошивка от матрицы HSD170MGW1.
В отличии от универсальной платы на чипе V29, процессор и чип тюнера платы V59 греется внушительней. Ради перестраховки, отрезал небольшие кусочки от большого радиатора и приклеил их на термоклей.
Архив с прошивками и инструкцией на универсальную телевизионную платы модели LA. MV9.P V59 с тюнером R840 можно скачать здесь:
Архив с прошивками и инструкцией на модель платы LA. MV9.P V59 с тюнером R842 можно скачать здесь:
Если у Вас модель платы V29, и Вам нужны прошивки под нее, то Вам на СЮДА.
Если у Вас модель платы V56, и Вам нужны прошивки под нее, то Вам на СЮДА.
Дамп загрузчика для платы V59 предоставил пользователь dimon722. Файл можно скачать здесь: //alldiy.top/download/V59_dump.bin.
LowRider, здравствуйте. Выставляете перемычку на 3v и пробуете все прошивки, которые сосуществуют разрешению Вашей матрицы (их в архиве много).
admin, не могу скачать архив с turbobit, после ввода капчи и нажатия кнопки скачать, кидает снова на страницу скачивания
admin, спасибо! я тоже думаю не чего страшного. скорее всего когда кнопку на роуторе нажимаешь , там питание отключается и всё не какого сохранения и прочих операцый нет. тоже самое что и из розетки вытаскивать)
LowRider, нажимаете "Простое скачивание", на следующей странице - "спасибо, не нужно", на следующей - поставить галочку "Я не робот", начать "Скачать". Ждете минуту и появляется ссылка "Скачать файл".
Только что эту операцию проделал самостоятельно, все получилось.
Здравствуйте,а нет ли способа слить прошивку со скалера?недавно купил телек(телефункен) посмотрев на его меню заподозрил что он сделан на базе v.59, попробовал комбинацию9MENU-1147 и попал на меню настроек оказалость-так и есть,вот думаю теперь переставить его под другую матрицу с другим разрешением,а прошивку хотелось бы сохранить
uniformist, нужно смотреть какой МК на плате. Выпаять, попробовать прочесть прошивку (если не заблокирована).
Ребят вся надежда на вас. Извеняюсь что не по теме , но кроме вас мне некто не поможет. Вопрос я уверен для вас будет простенький;) Скажите пожалуйста, вот лента есть ей нужен БП 24V 4A , Можно ли купить БП большего например 24v 6a , так сказать на запас ... Ищё такой вопрос , а что будет если я подключу 1метор ленты(требует19,2W) к БП 24v 4A ??
eclipse123, насколько мне объясняли, амперы можно больше, а вот вольтаж низя.
eclipse123, Можно. 1 метр возьмет свои 0.8A из 4х. Работать будет.

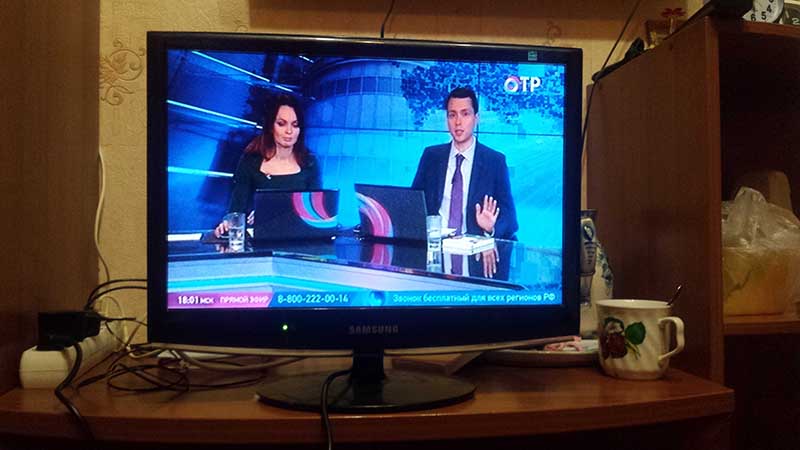

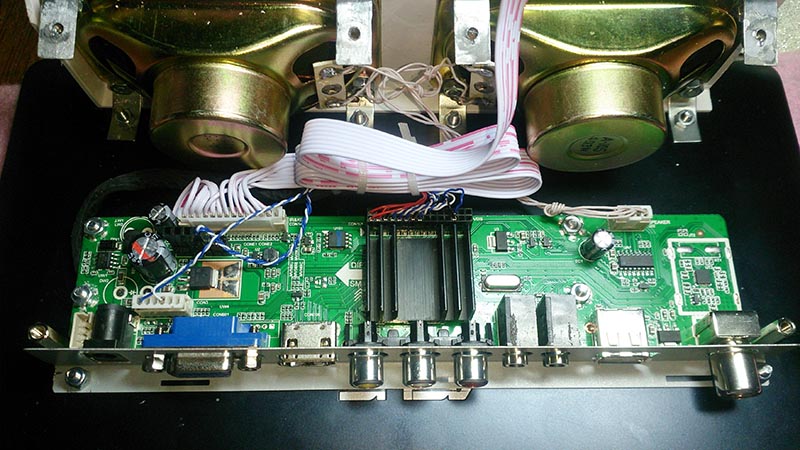

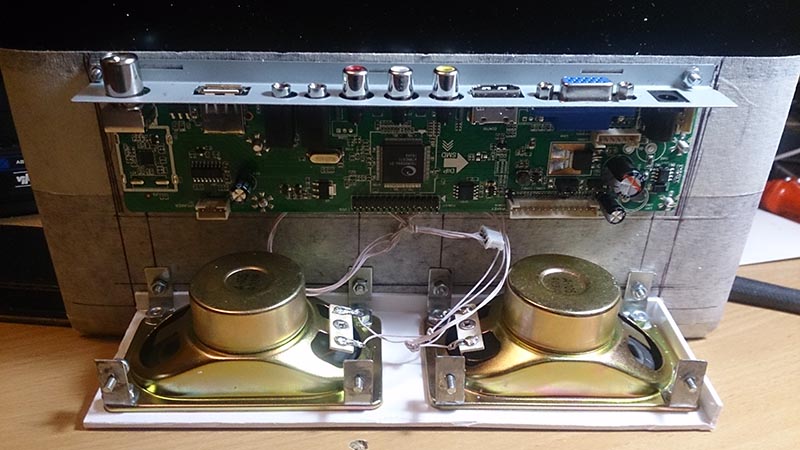

Выкладываю что получилось у меня. Имеем моник самсунг 19 дюймов с дохлым скалером+ плата v59.

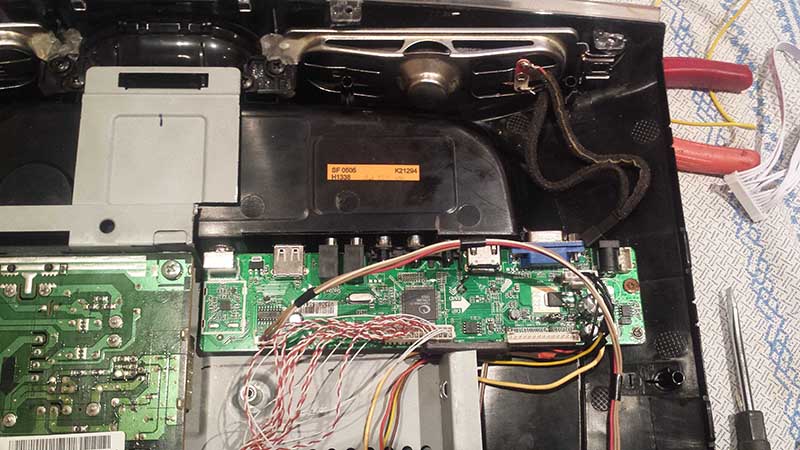

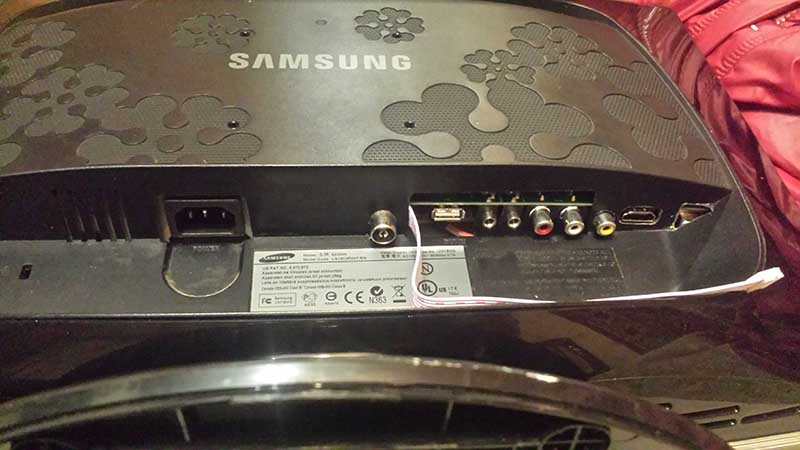

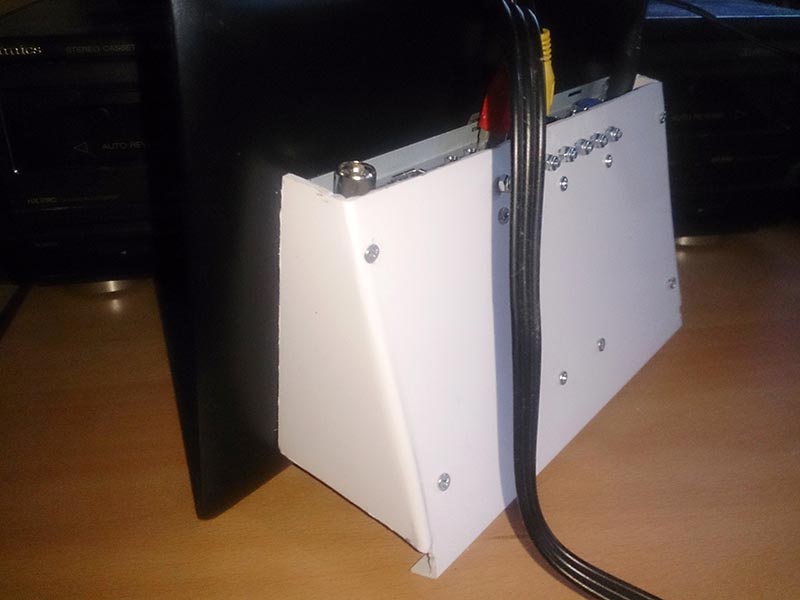

В раме вырезал кусок, что бы плата встала ровно. В корпусе сделал отверстия. Разъем питания и VGA мне не нужны, пэтому в этой части я не заморачивался.

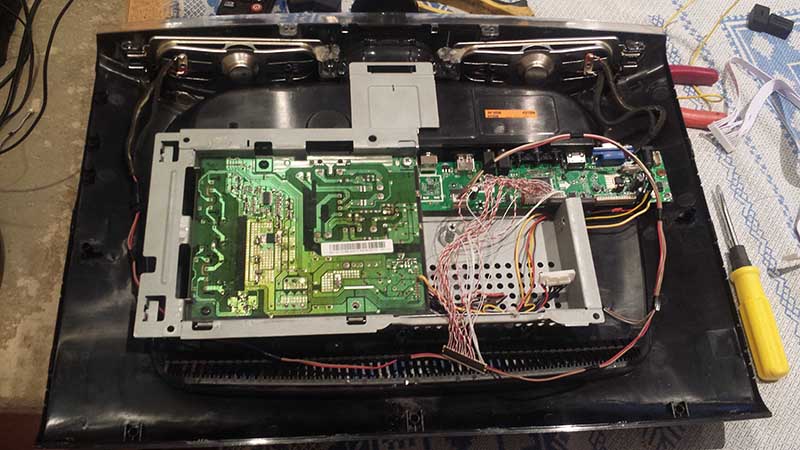

Далее скалер подключил как админ( блок и матрица у меня один в один) Далее были куплены за 100р пара динамиков от жк телека. Шлейф кнопок решил вывести сзади на весу( что бы была возможность включить) тк пульты постоянно то теряются то находятся. Все это внедрилось в корпус и из трупа монитора получился телевизор. цена вопроса конечного продукта составила 1300р.
Вопрос. При увеличении громкости, где то примерно с 50% громкость почти не меняется. В сервисном меню можно это как то исправить?
pilot338, аккуратно получилось. По-моему в сервисном меню был пункт с регулировкой порогов громкости. Сам с ней не экспериментировал, вполне хватает того, что есть.
помогите подключить
sanek242007,
Technics66,
Не пробовали инверсию на подсветку сделать?
Сегодня подключил другую матрицу, с ламповой подсветкой, так там тоже, яркость от нуля регулироваться должна. Так что, это скорее экзотический сам скалер, а не матрицы.
Yuretskok, вариантов инверторов уйма. Можете попробовать любой, например:

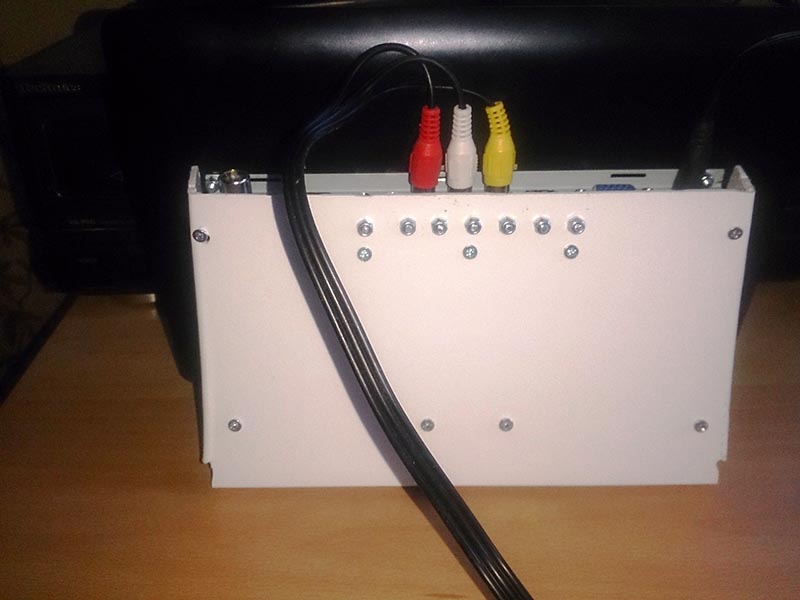

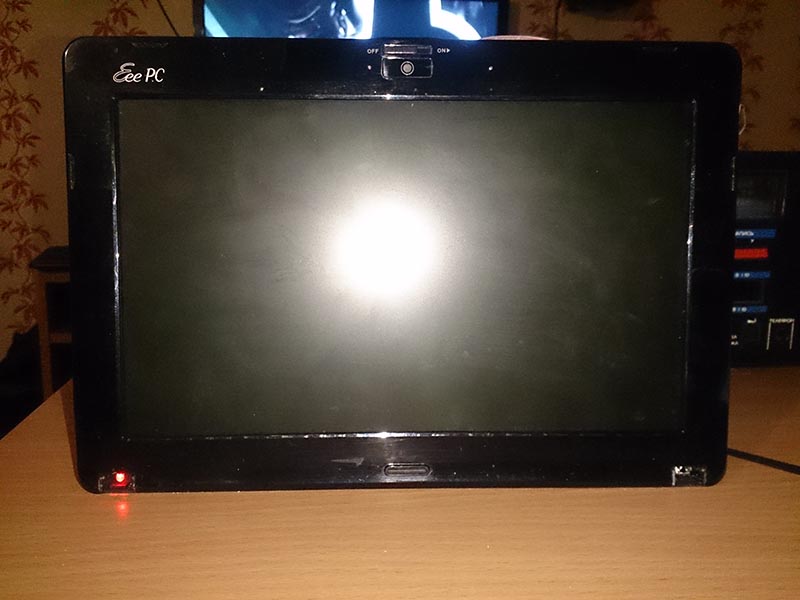

Сделал телевизер из матрицы от нетбука. Сама матрица (HSD100IFW1-A04) имеет не совсем стандартное разрешение 1024х600, я перепробовал все прошивки под это разрешение, но все равно есть несколько проблем: 1. При подключении к компу, как через HDMI, так и VGA, я не вижу в настройках видеокарты родное разрешение, уже кучу компов перепробовал - нигде нет. В итоге картинка получается либо мыльная, либо приходится ограничиваться 800х600 в режиме 4:3. Это видеокарты такое разрешение не понимают, или сам скалер так не умеет? 2. Ни как не могу настроить картинку, чтоб отображались нормальные цвета, баланс белого вроде нормальный, но к примеру вместо фиолетового у меня просто синий, все время приходится подкручивать яркость и контрастность для разных случаев. Если смотреть просто видео или ТВ, это почти незаметно, но при работе с текстом и т.д. куча проблем. Это как то через сервис меню настраивается? 3. Встроенный медиаплеер не тянет целую кучу форматов видео, не говоря уже про аудио. Часть фильмов показывает так, как будто у телевизора сбита кадровая развертка - картинка "прыгает", иногда появляются какие-то контуры на изображении. 4. Нет нормальной настройки формата изображения, когда например по тв показывают картинку в формате 16:9 запиханную в 4:3 путем добавление черных полос сверху и низу, не получается нормально растянуть на весь экран без этих самых полос. Впрочем многие телевизоры так не умеют, но может через сервис меню можно скорректировать?

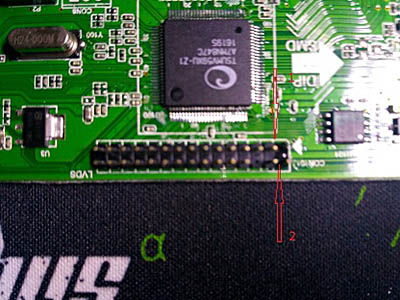

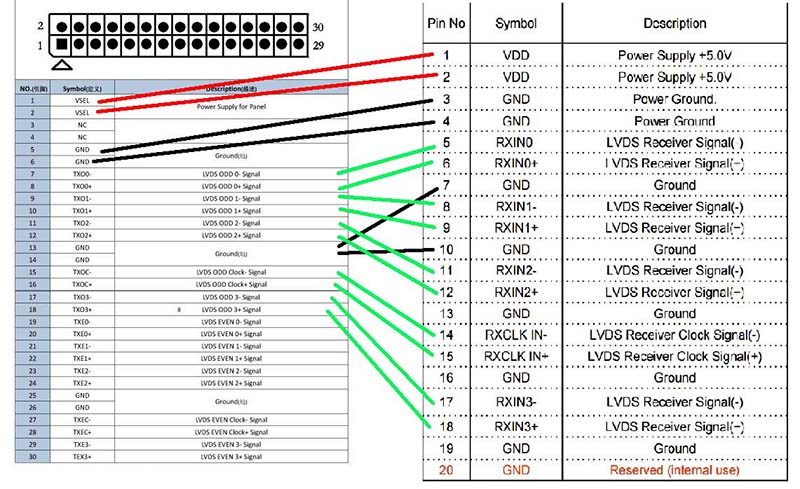

admin, Прошу простить мою серость, но как правильно считать контакты?
demid, Так в инструкции же нарисовано.
А вот что за контакт на матрице PWM_OUT (Reference signal for burst frequency inverter control)? Матрица мониторная, с ламповой подсветкой. И подскажите, ODD и EVEN, где тут первый, где тут второй канал?
Ага, ODD первый канал. Подключил, усё заработало 🙂
С подсветкой только осталось решить что то.
RxMaxx, попробуйте в сервисном меню поэкспериментировать с параметром Panel Config => TI MODE. На 59й версии может называться по другому, смотрел на 29й.
demid, да.
Yuretskok, PWM_OUT - контакт управления инвертором. Тут нужно вникать в datasheet. odd - 1, even -2.
admin, Так а каким инвертором то, если на матрице его нет?
5. PWM_OUT is a reference signal for inverter control.
This PWM signal is synchronized with vertical frequency.
Its frequency is 3 times of vertical frequency, and its duty ratio is 50%.
If the system don’t use this pin, do not connect.
Матрица управляет внешним инвертором?
Yuretskok, главное в этом описании последняя строка: "Если система не использует этот контакт, не подключайте" . 🙂
admin, ну на данный момент так оно и есть))
Ещё бы найти прошивку с возможностью декодирования АС-3. Они существуют самопальные, с урезанным по функционалу тюнером. А он мне неособо то и нужен.
Yuretskok, я таких не встречал. Есть ссылка на них?
admin, есть только упоминание на форуме ауднет, что мол выкладывалась. Но это надо все страницы там прочитать. Там у одного человека прошивок под подобные скалеры на несколько гиг собрано.
Хммм, что то у меня на контакте ADJ напряжение не изменяется, хоть при нуле яркости, хоть при 100%. И составляет какие то сотые доли вольта. Только при включение до пяти подскакивает.
Yuretskok, инвертировать сигнал не пробовал, времени пока нет. На выходе ADJ напряжение изменяется если в сервисном меню яркость регулировать, а при обычной регулировке вроде не меняется.
