Самодельный телевизор с VGA, USB, HDMI, AV входами из монитора

Если у Вас есть старый поломанный монитор или ноутбук с рабочей матрицей, то его можно переделать в полнофункциональный телевизор с большим функционалом и наличием всех современных портов (RF, VGA, USB, HDMI, AV).

Прежде всего, понадобиться приобрести универсальную TV плату. Ее стоимость начинается с $10-11, и зависит от чипа (следовательно, функционала), наличия портов и комплектации заказа. Приобрести ее можно без проблем на популярных интернет магазинах eBay, AliExpress и т.д. Я заказал за $11 с минимальной комплектацией: сама универсальная TV плата, пульт ДУ, инфракрасный датчик.

Универсальная TV плата LAMV29

Чтобы разобраться с матрицей монитора, необходимо найти на нее datasheet, в котором обязательно нужно найти следующие характеристики: напряжение питания, максимальное разрешение, распиновку LVDS. Эти данные понадобятся для выбора прошивки универсальной TV платы и подключения к ней матрицы.

В архиве, ссылка на который в конце статьи, есть файл ND-LA.MV9.P-2 – это manual на универсальную плату. На 9й странице приведена таблица с распиновкой LVDS интерфейса универсальной платы. Ваша задача сделать так, чтобы она совпадала с распиновкой шлейфа от матрицы монитора. Т.е. в некоторых случаях она совпадает, в некоторых необходимо переставить несколько пинов шлейфа, а в некоторых – приходится изготавливать шлейф полностью заново. У меня монитор был с матрицей HSD190ME13-D, шлейф пришлось полностью перебирать. Фото перебранного шлейфа прикрепляю.

Шлейф для подключения LCD матрицы к LVDS интерфейсу.

Узнав напряжение питания матрицы, следует выставить перемычку на универсальной плате в соответствующее положение: 12, 5 или 3.3 вольта. Если напряжение будет больше рабочего напряжения матрицы, то ее контроллер может сгореть. Не упускайте этот момент.

Для питания универсальной TV платы нужен блок питания 12v 2A. Но я запитал его через шлейф управления инвертором. У инвертора моего монитора был выход +13v. Подключая плату, контакт BLON подключите к контакту инвертора ON/OFF, а ADJ – к контакту управлению яркости подсветки экрана.

Подключение универсальной TV платы к инвертору монитора

Усилитель звука рассчитан на два динамика по 3w. Я подключал разные динамики, но остановился на менее габаритных, которые можно спрятать в корпус монитора. Они взяты от больших наушников. Также в соотношении габариты/качество звука отлично себя показали Speaker динамики от системных блоков 8ом 0,5ватта. Звук усилителя удивил и порадовал, т.к. оказался чистым, глубоким, без шумов даже на максимальной громкости.

Расположение динамиков в корпусе монитора

Что касается разъема подключения светодиодов, клавиатуры и IR датчика, то здесь лучше не смотреть в инструкцию, т.к. у меня он отличался по распиновке. Но все необходимое, для подключения этих интерфейсов, написано на обратной стороне платы. Для проверки работы пульта IR датчик можно подключить напрямую, но для его стабильной работы следует подключать его по схеме, приведенной на 7й странице мануала. Светодиод я подключал только для того, чтобы увидеть процесс прошивки, затем его убрал. Кнопки подключать не стал, но кто захочет это сделать, там все ясно и останавливаться на этом вопросе не буду.

Итак, если все подключено, то можно приступать к прошивке. Для этого скачиваем архив, приведенный внизу страницы, выбираем прошивку LAMV29.bin. Универсальная плата, может прийти как с аналоговым тюнером, так и с DVBT (он также поддерживает аналоговые каналы). Находите прошивку в зависимости от тюнера, количества кнопок на порту и модели матрицы. Если Вашей прошивки на Вашу матрицу нет в архиве, то можно подобрать другую прошивку по следующим параметрам: максимальное разрешение экрана и напряжение питания матрицы. Так для своей матрицы HSD190ME13-D я использовал прошивку от матрицы HT17E13.

Аналоговый и DVBT тюнер универсальной TV платы

Скопируйте соответствующий файл прошивки (firmware) LAMV29.bin на флеш носитель в корневой каталог. Вставьте флеш в USB гнездо, подключите питание к универсальной TV плате. Должен с большой частотой загораться светодиод. Когда прошивка закончится, светодиод начнет загораться медленней (примерно через 20 секунд), можно отключить питание, вынуть флеш накопитель.

Теперь можно смело включать свой телевизор и вносить все необходимые настройки. В прошивке присутствует ломаный русский язык. По умолчанию язык китайский. Чтобы сменить язык нужно нажать MENU (центральная круглая кнопка), два раза кнопку влево, затем вниз, и снова влево. Есть скрытое сервисное меню Service Menu с более детальными настройками, например, задать соотношение сторон экрана (16:9, 4:3), выбрать размер меню и т.д. Чтоб в него войти нажмите MENU и введите 1147 на клавиатуре пульта ДУ.

Архив с инструкцией и прошивками LAMV29.bin под разные матрицы можно скачать здесь:

Download the manual and firmware LAMV29.bin Universal LCD Controller Board ANALOG and DVBT TUNER

Привожу еще одну подборку прошивок LAMV29.bin для универсальной ТВ платы данного типа с тюнером на 840 чипе. Данный архив был рекомендован и прислан самим продавцом по запросу пользователя "Ostin". Архив не содержит инструкций, а только прошивки. Его можно скачать здесь:

Download firmware LAMV29.bin Universal LCD Controller Board TUNER 840 (22.09.2014)

По новым данным, последние выпущенные универсальные TV платы имеют отличия от предыдущих (у них тюнер на 842 чипе), следовательно, первый архив прошивок может не подойти. Для новых версий плат следует использовать прошивки LAMV29.bin из архива от октября 2015 года (архив не содержит инструкций, только прошивки), который можно скачать здесь:

Download firmware LAMV29.bin Universal LCD Controller Board TUNER 842 (16.10.2015)

Если у Вас модель платы V56, и Вам нужны прошивки под нее, то Вам на СЮДА.

Если у Вас модель платы V59, и Вам нужны прошивки под нее, то Вам на СЮДА.

Добавляю информацию от пользователя valerkin, у которого из-за незаконченного процесса прошивки "слетел" загрузчик:

В случае когда была допущена критическая ошибка при прошивке платы, она перестаёт работать.
Чтобы исправить положение, нужно перепрошить флеш память (микросхемка восьминожка),
для этого нужен программатор например такой CH341, микросхема выпаивается, прошивается,
впаивается. Если нет программатора думаю в любом сервис центре сделают это за копейки.

Файл с прошивкой флеш: //alldiy.top/user_files/25L8006E.bin

Поділитись:
Сторінки коментарів:
opus547 , сказав 15.12.2016 о 12:31:

admin, Добрый день. 5В и 3В брать где, от других источников? На БП 12В и 5В появляются только при подключении с основной платой, без неё БП молчит. Как запустить БП, может что с контатом PC_ON проделать (замкнуть, питание подать, резистор подключить)

admin , сказав 15.12.2016 о 13:16:

opus547, даже в дежурном режиме (включенном в сеть, но выключенном с пульта), всегда присутствует +5v, чтобы можно было "разбудить" схему. Подайте на контакт в разъеме XS958 PS_ON +5v с того же разъема (XS958). Если на этом разъеме не будет +5v, то снимите их с конденсатора CB953, там должны они присутствовать. Аккуратно с этой операцией, рядом "горячая" сторона.

opus547 , сказав 15.12.2016 о 19:18:

admin, подал +5v на PC_ON, БП работает без основной платы/
подал на контакт БП BKLT_EN +5v, а на БП PWM/ADIM +3v - ничего, а когда убрал +3v подсветка засветилась. Теперь можно подсоединять скалер, при таком подключении? или нужно что-то ещё?

admin , сказав 15.12.2016 о 20:27:

opus547, да, теперь можете подключать скалер, как я писал раньше.

opus547 , сказав 15.12.2016 о 20:33:

admin,  тоесть BKLT_EN +5v оставить подсоединённым?

admin , сказав 15.12.2016 о 20:51:

opus547, Контакт BKLT_EN нужно соединить с контактом BLON скалера. Аналогично с контактами PWM/ADIM и ADJ.

+5v на BKLT_EN должны уже идти со скалера с контакта BLON.

opus547 , сказав 15.12.2016 о 21:11:

всё подсоединил как Вы объяснили, подаю на PWM/ADIM +1.5v - добавляется яркость. С пульта не регулируется ни яркость ничего и в инженерном тоже ничего...

Добавленно позже (в 21:57 15.12.2016):

admin, почему всё же ничего не регулируется. только при подаче напряжения



admin , сказав 15.12.2016 о 22:07:

opus547, PWM/ADIM должен быть соединен только с ADJ. Яркость может не регулироваться, т.к. это ошибка самих китайцев, данный факт обсуждался неоднократно. Можете подобрать оптимальную яркость резистором, как писал на предыдущей странице пользователь vital.

Tjalex , сказав 15.12.2016 о 23:51:

Уберите кондёр как я описывал на 19 странице , и будет у Вас регулироватся яркость подсветки (правда только из сервис-меню)Если инверсный вход Ajust  . то там тоже есть опция, и частоту шима можно менять от 0 до 1000 Гц.Все настройки по подсветке в пункте PANEL OPTIONS (вроде)

Добавленно позже (в 00:04 16.12.2016):

Накидал схематически, что на выходе Ajust с кондёром и без него

opus547 , сказав 16.12.2016 о 04:09:

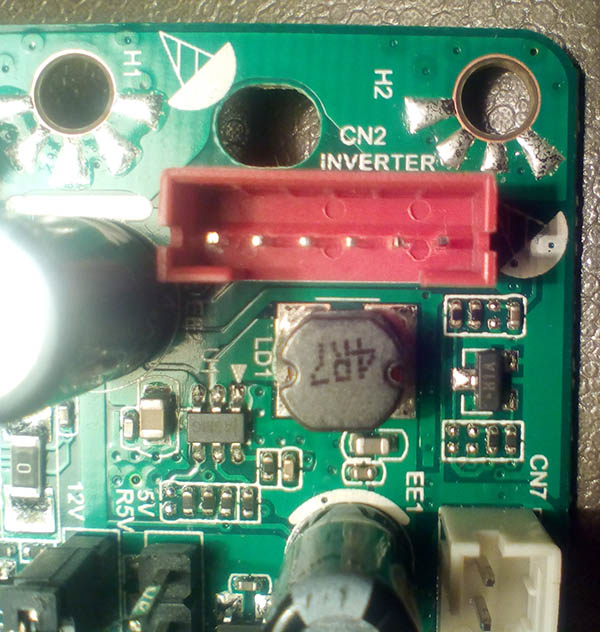

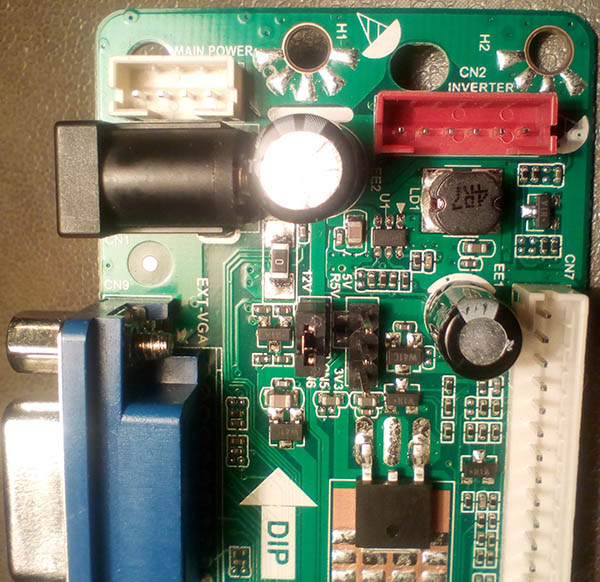

Tjalex, Доброго времени суток. Отметте пожалуйста этот конденсатор на фото:


Добавленно позже (в 04:21 16.12.2016):

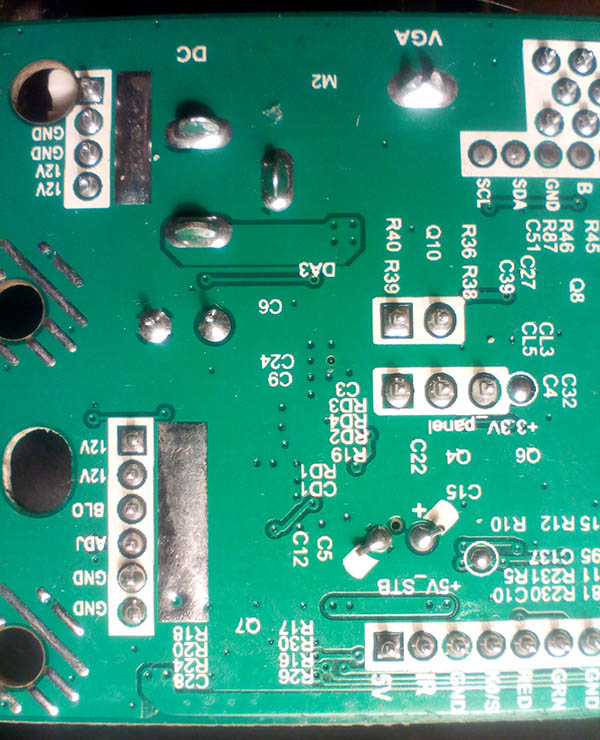

vital, на моём фото, куда резистор:

vital , сказав 16.12.2016 о 10:53:

резистор 20 стр. 12.12.2016 13.35 и снимите кондёр 19стр.09.12.2016 11.22
смотрите по времени на картинки

gazgaz , сказав 16.12.2016 о 11:06:

ребят помогите пожалуйста :

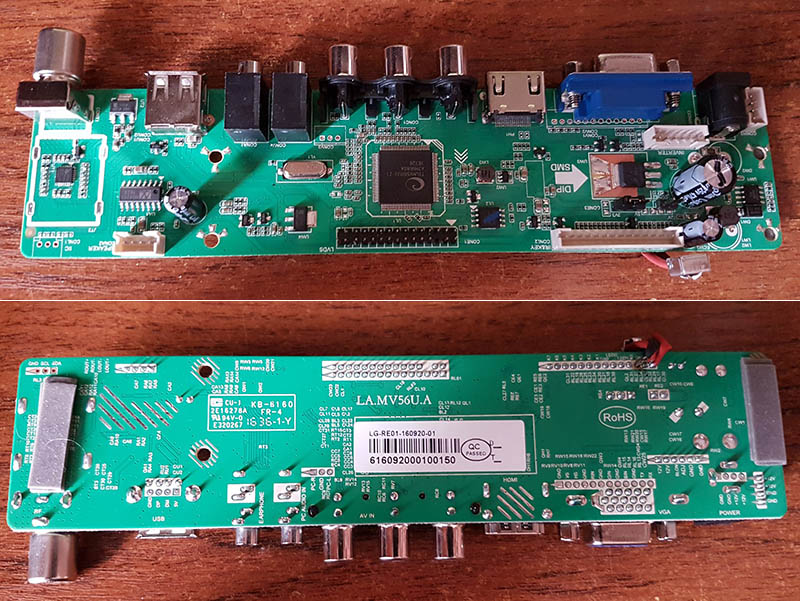

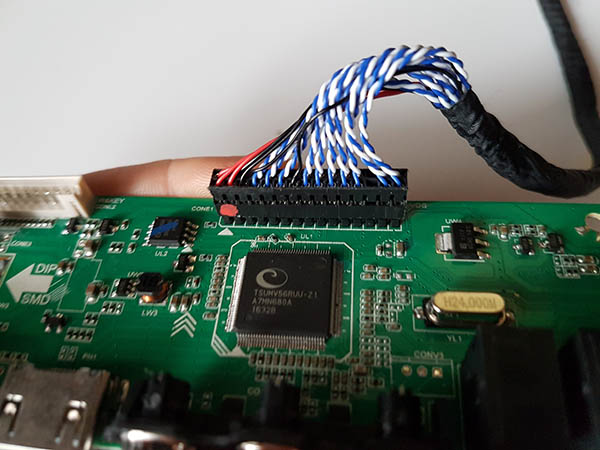

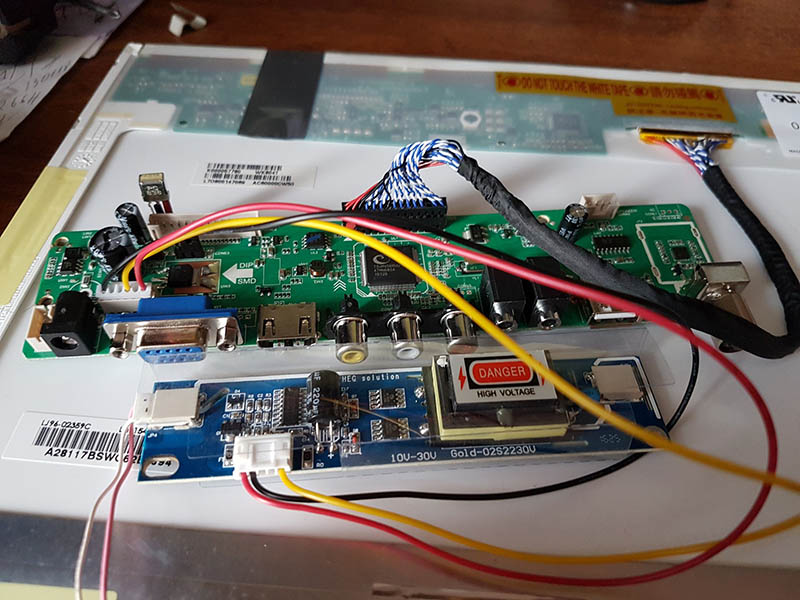

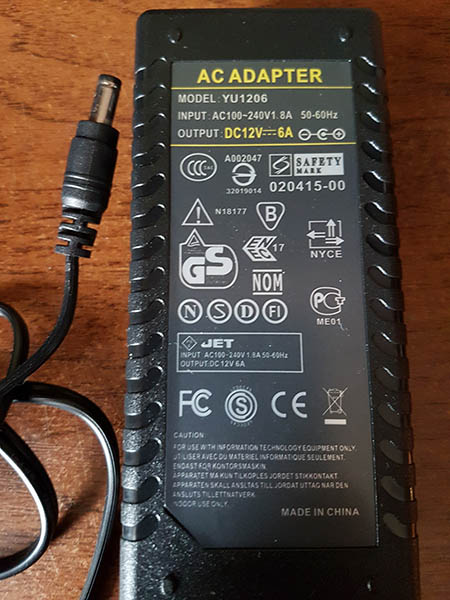

все что есть на фото. собираю конструкцию воедино, но не работает. прошивку не нашел подходящую. брал разные но толку 0. Помогите с выбором прошивки. И еще почему горит только одна сторона экрана? ресивер не подходит? родной не знаю как подключить. куда копать? Спасибо!








admin , сказав 16.12.2016 о 11:09:

vital,  у opus547, как я понял, специфический монтаж скалера и на тех местах, где в примерах находятся детали, у него совершенно другие компоненты. Объясните ему с какой с какой ноги процессора нужно отследить данный конденсатор.

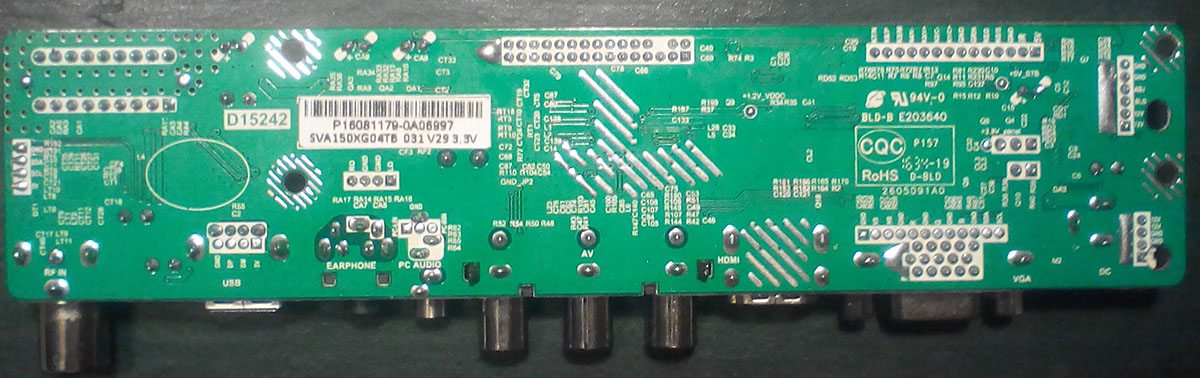

opus547, пришлите фото Вашего скалера с двух сторон.

Добавленно позже (в 11:25 16.12.2016):

gazgaz, пробуйте все прошивки с разрешением 1280x800 под Ваш процессор. Что у Вас горит на пол экрана? Подсветка или изображение?



gazgaz , сказав 16.12.2016 о 12:02:

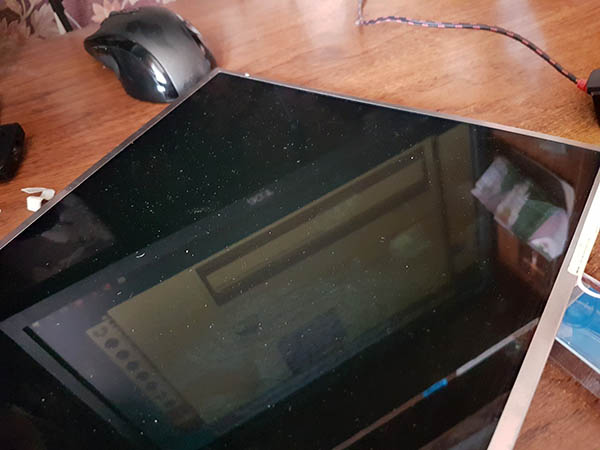

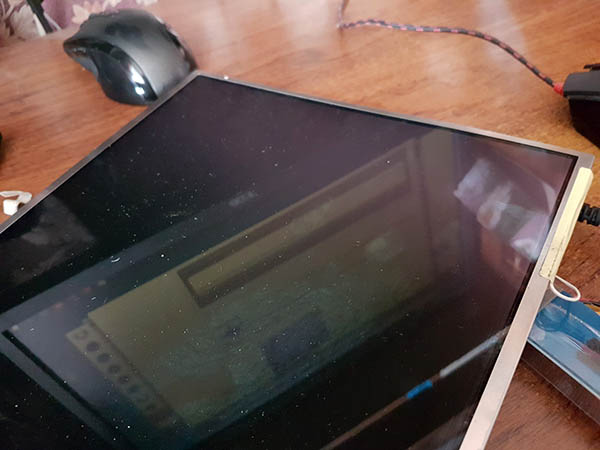

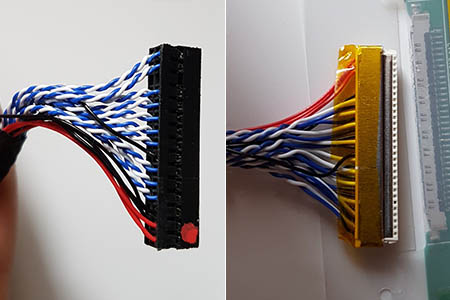

admin, Подсветка. фото прикрепил (надеюсь разглядите 🙂 ) Прошивки пробовал как и говорил) но что-то не хочет заводиться ...




admin , сказав 16.12.2016 о 12:44:

gazgaz, подсветка, визуально в порядке. Вы используете прошивки под 56 процессор? Распиновку шлейфа прозванивали / проверяли?

vital , сказав 16.12.2016 о 13:01:

gazgaz  у вас кабель 8 битный а нужен 6 бит 1 канал (

LTN154X3_L0D_1280X800_SI6L_3V_A_5KEY_LOGO_TYPE_NONE_IR_G32_LL131014_LAMV29)может в этом вся загвоздка, какой прошивкой шили?

Добавленно позже (в 13:03 16.12.2016):

https://www.aliexpress.com/item-img/JX-LVDS-LCD-Cable-FI-X-30PIN-30-pin-single-6-FIX-interface-definition-LCD-Cable/2024126824.html

Добавленно позже (в 13:05 16.12.2016):

http://www.yslcd.com.tw/docs/product/LTN154X3-L05.pdf

Добавленно позже (в 13:09 16.12.2016):

по фото у вас совсем не ток кабель подключения даже не на эту матрицу -у вас красные питания слева на плату приходят а должны быть справа пин 1и т.д.

gazgaz , сказав 16.12.2016 о 13:26:

admin, да прошивку брал под нужный установленный проц.
vital, врать не буду, но вроде да. Эхх расстроили вы меня))) придется варганить из родного в ноутбуке и этого)))

Добавленно позже (в 13:26 16.12.2016):

admin, vital,  не поможете с распиновкой?

vital , сказав 16.12.2016 о 13:28:

в поданном дашике есть распиновка дисплея матрицы ---НЕ РАСТРАИВАЙСЯ

Добавленно позже (в 13:28 16.12.2016):

МОЖЕШЬ ИГОЛКОЙ ПРИЖАТЬ КОНТАКТ И ПОСТАВИТЬ НА СВОЁ МЕСТО

gazgaz , сказав 16.12.2016 о 14:03:

vital, еще бы распиновку своей платы узнать)) или она стандартная для 30 пинового?

Добавленно позже (в 16:42 16.12.2016):

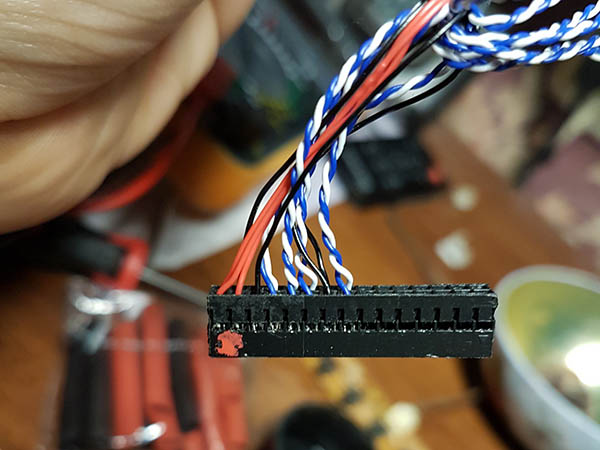

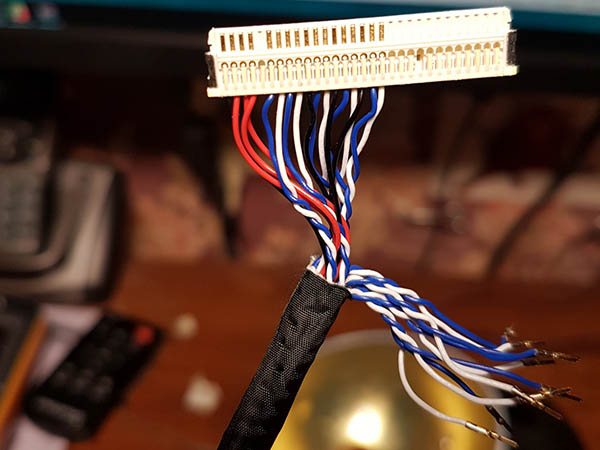

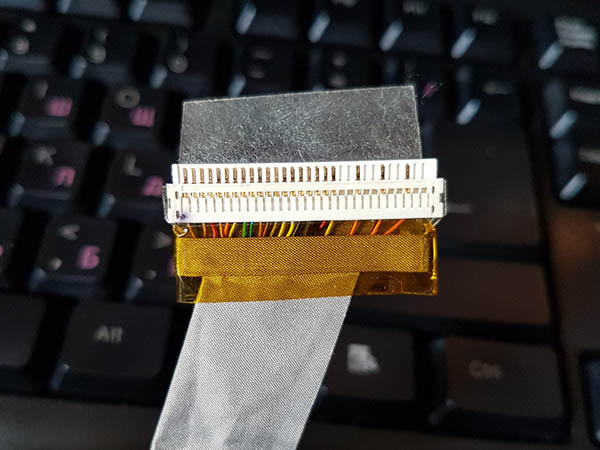

Ребят у меня щас психоз начнётся))) помогите сделал кабель LVDS FIX-30P-D6 Single 6 по данным распиновки приведенным внизу на этом сайте

http://langeron.net.ua/vse-dlya-remonta-komp-tehniki/universalnye-kontrollery-monitorov/kabeli-lvds-fix-30p/kabel-fix-30p-d6-single-6.html (не реклама)

Добавленно позже (в 16:44 16.12.2016):

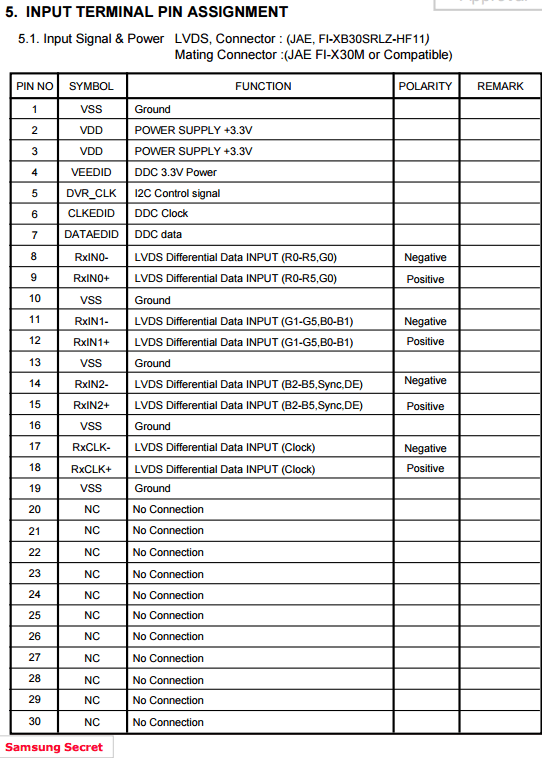

пытался сделать соответствие с офиц спецификацией

Добавленно позже (в 16:48 16.12.2016):

но не пойму куда втыкать DDC data и DDC clock на фишке двухрядной для скалера  CRZ

vital , сказав 16.12.2016 о 18:04:

распиновка у них одинаковая   9 страница пдф
/user_files/vital/ND-LA.MV9.P-2.pdf

Добавленно позже (в 18:06 16.12.2016):

разьём скалера не трогай он у тебя норм ,перебери сторону матрицы !!!!!!!

и будет радость ,а что с подсветкой без шлейфа матрицы ?

gazgaz , сказав 16.12.2016 о 18:16:

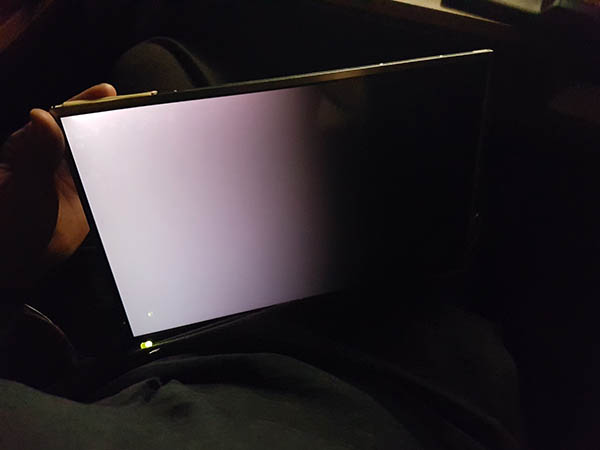

vital, вот подсветка(( ток половина((( не понятно почему((

выше на фото я приводил уже пересобранный но не пашет. Я не знаю куда 6 и 7 контакты деть?

Добавленно позже (в 18:21 16.12.2016):

прошивку так и не могу найти((( 29 и 59 не лезут. 56 все перепробовал(( эффекта нет.

vital , сказав 16.12.2016 о 18:22:

подсветку подключил без матрицы? такое впечатление что она на 2 лампы (левую и правую-хотя идет низ и верх) что слева внизу зелёное?

gazgaz , сказав 16.12.2016 о 18:26:

vital, сделал как ты и сказал. без матрицы. шлейф вытащил полностью. штекер под лампы один. Зеленый диод индикатор)) вкл-выкл)))

Добавленно позже (в 18:46 16.12.2016):

vital , сказав 16.12.2016 о 18:53:

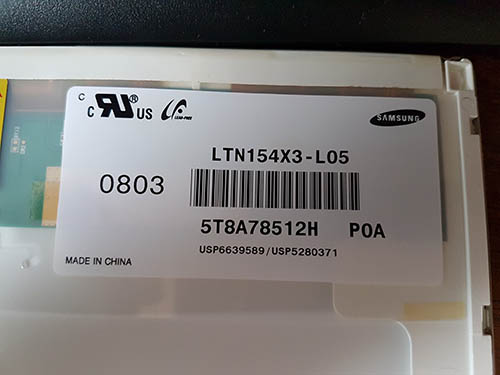

вот твой матрица перепроверь разьёмы и просвети без наряжения матрицу фонариком на просвет ,должна быть прозрачно серая вся а не местами и возле разьёма матрицы есть предохранитель (может быть зелёный смд 1206 размера прозвони его )как делал так никаких проводов кроме подсветки и шлейфа не было(1 проверил подсветку 2 шлейф )и ешо вопрос чем запитываешь инвертор и какой она то родной от 5 вольт работает
/user_files/vital/LTN154X3-L05-Samsung.pdf

opus547 , сказав 16.12.2016 о 19:04:

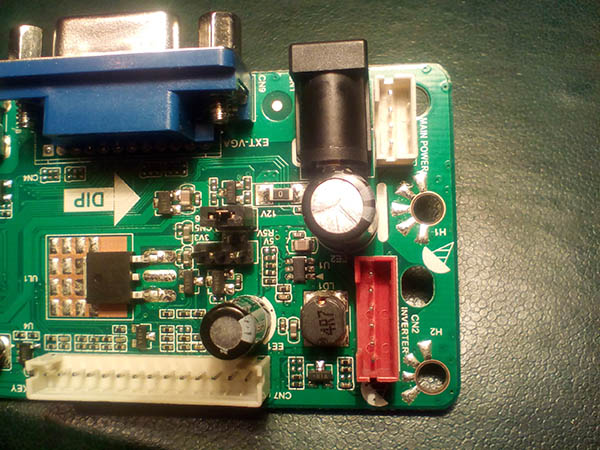

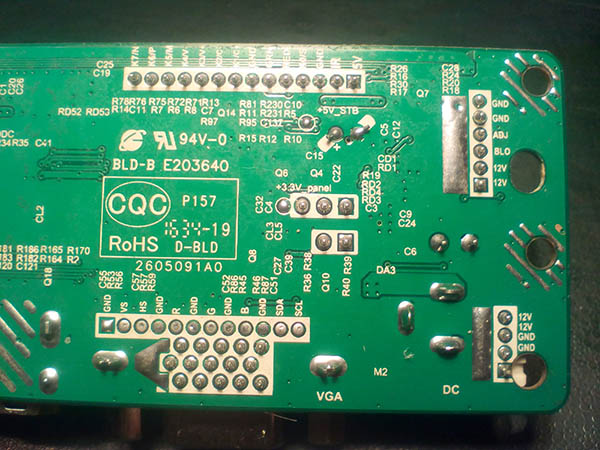

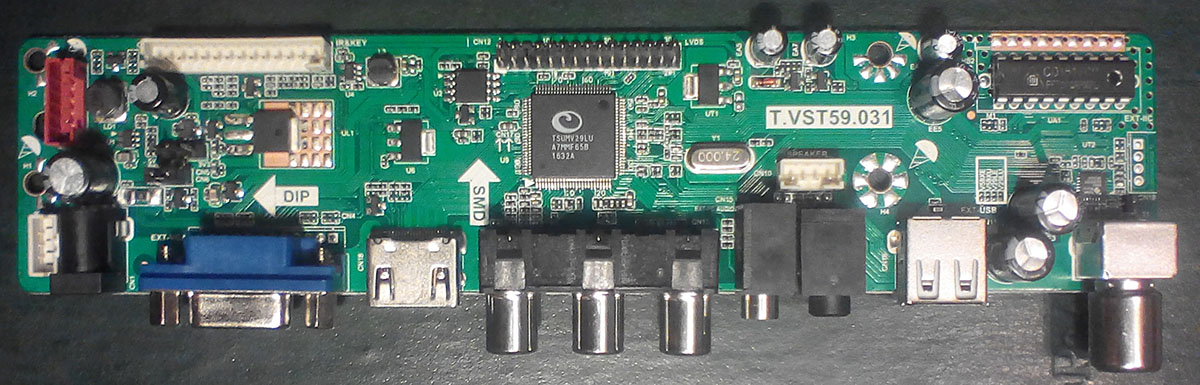

vital, Добрый вечер. у меня скалер отличается от вашего,  монтаж выполнен несколько изменённым, посмотрите фото:
