Самодельный телевизор с VGA/HDMI/AV/TV/USB входами из LCD монитора прошивка firmware LAMV29.bin
Если у Вас есть старый поломанный монитор или ноутбук с рабочей матрицей, то его можно переделать в полнофункциональный телевизор с большим функционалом и наличием всех современных портов (RF, VGA, USB, HDMI, AV).
Прежде всего, понадобиться приобрести универсальную TV плату. Ее стоимость начинается с $10-11, и зависит от чипа (следовательно, функционала), наличия портов и комплектации заказа. Приобрести ее можно без проблем на популярных интернет магазинах eBay, AliExpress и т.д. Я заказал за $11 с минимальной комплектацией: сама универсальная TV плата, пульт ДУ, инфракрасный датчик.
Чтобы разобраться с матрицей монитора, необходимо найти на нее datasheet, в котором обязательно нужно найти следующие характеристики: напряжение питания, максимальное разрешение, распиновку LVDS. Эти данные понадобятся для выбора прошивки универсальной TV платы и подключения к ней матрицы.
В архиве, ссылка на который в конце статьи, есть файл ND-LA.MV9.P-2 – это manual на универсальную плату. На 9й странице приведена таблица с распиновкой LVDS интерфейса универсальной платы. Ваша задача сделать так, чтобы она совпадала с распиновкой шлейфа от матрицы монитора. Т.е. в некоторых случаях она совпадает, в некоторых необходимо переставить несколько пинов шлейфа, а в некоторых – приходится изготавливать шлейф полностью заново. У меня монитор был с матрицей HSD190ME13-D, шлейф пришлось полностью перебирать. Фото перебранного шлейфа прикрепляю.
Узнав напряжение питания матрицы, следует выставить перемычку на универсальной плате в соответствующее положение: 12, 5 или 3.3 вольта. Если напряжение будет больше рабочего напряжения матрицы, то ее контроллер может сгореть. Не упускайте этот момент.
Для питания универсальной TV платы нужен блок питания 12v 2A. Но я запитал его через шлейф управления инвертором. У инвертора моего монитора был выход +13v. Подключая плату, контакт BLON подключите к контакту инвертора ON/OFF, а ADJ – к контакту управлению яркости подсветки экрана.
Усилитель звука рассчитан на два динамика по 3w. Я подключал разные динамики, но остановился на менее габаритных, которые можно спрятать в корпус монитора. Они взяты от больших наушников. Также в соотношении габариты/качество звука отлично себя показали Speaker динамики от системных блоков 8ом 0,5ватта. Звук усилителя удивил и порадовал, т.к. оказался чистым, глубоким, без шумов даже на максимальной громкости.
Что касается разъема подключения светодиодов, клавиатуры и IR датчика, то здесь лучше не смотреть в инструкцию, т.к. у меня он отличался по распиновке. Но все необходимое, для подключения этих интерфейсов, написано на обратной стороне платы. Для проверки работы пульта IR датчик можно подключить напрямую, но для его стабильной работы следует подключать его по схеме, приведенной на 7й странице мануала. Светодиод я подключал только для того, чтобы увидеть процесс прошивки, затем его убрал. Кнопки подключать не стал, но кто захочет это сделать, там все ясно и останавливаться на этом вопросе не буду.
Итак, если все подключено, то можно приступать к прошивке. Для этого скачиваем архив, приведенный внизу страницы, выбираем прошивку LAMV29.bin. Универсальная плата, может прийти как с аналоговым тюнером, так и с DVBT (он также поддерживает аналоговые каналы). Находите прошивку в зависимости от тюнера, количества кнопок на порту и модели матрицы. Если Вашей прошивки на Вашу матрицу нет в архиве, то можно подобрать другую прошивку по следующим параметрам: максимальное разрешение экрана и напряжение питания матрицы. Так для своей матрицы HSD190ME13-D я использовал прошивку от матрицы HT17E13.
Скопируйте соответствующий файл прошивки (firmware) LAMV29.bin на флеш носитель в корневой каталог. Вставьте флеш в USB гнездо, подключите питание к универсальной TV плате. Должен с большой частотой загораться светодиод. Когда прошивка закончится, светодиод начнет загораться медленней (примерно через 20 секунд), можно отключить питание, вынуть флеш накопитель.
Теперь можно смело включать свой телевизор и вносить все необходимые настройки. В прошивке присутствует ломаный русский язык. По умолчанию язык китайский. Чтобы сменить язык нужно нажать MENU (центральная круглая кнопка), два раза кнопку влево, затем вниз, и снова влево. Есть скрытое сервисное меню Service Menu с более детальными настройками, например, задать соотношение сторон экрана (16:9, 4:3), выбрать размер меню и т.д. Чтоб в него войти нажмите MENU и введите 1147 на клавиатуре пульта ДУ.
Архив с инструкцией и прошивками LAMV29.bin под разные матрицы можно скачать здесь:
Привожу еще одну подборку прошивок LAMV29.bin для универсальной ТВ платы данного типа с тюнером на 840 чипе. Данный архив был рекомендован и прислан самим продавцом по запросу пользователя "Ostin". Архив не содержит инструкций, а только прошивки. Его можно скачать здесь:
По новым данным, последние выпущенные универсальные TV платы имеют отличия от предыдущих (у них тюнер на 842 чипе), следовательно, первый архив прошивок может не подойти. Для новых версий плат следует использовать прошивки LAMV29.bin из архива от октября 2015 года (архив не содержит инструкций, только прошивки), который можно скачать здесь:
Если у Вас модель платы V56, и Вам нужны прошивки под нее, то Вам на СЮДА.
Если у Вас модель платы V59, и Вам нужны прошивки под нее, то Вам на СЮДА.
Добавляю информацию от пользователя valerkin, у которого из-за незаконченного процесса прошивки "слетел" загрузчик:
В случае когда была допущена критическая ошибка при прошивке платы, она перестаёт работать.
Чтобы исправить положение, нужно перепрошить флеш память (микросхемка восьминожка),
для этого нужен программатор например такой CH341, микросхема выпаивается, прошивается,
впаивается. Если нет программатора думаю в любом сервис центре сделают это за копейки.
Файл с прошивкой флеш: //alldiy.top/user_files/25L8006E.bin
admin, вы такую плату смотрели?
vital, а вы, про плату, что скажете?
opus547, увидел ,добавил в корзину ,есть как раз матрица под разрешение,под прошивку но пока подожду (както сомневаюсь что вся штучка в тюнере 840 может т2 обработать)(не состыковочка в описании)
vital, в описании : "контроллер Z. VST.3463.A1 имеет на борту аналого-цифровой Турени Рафаэль R842 с поддержкой Т-2, DVB-T, DVB-C, ATV"
opus547, про конку - думаю, нужно искать проблемы с контроллером матрицы, его контактами. Плата Z. VST.3463.A1 - что-то конкретное можно будет говорить, когда буду держать ее в руках. Единственное, что цена кусающая. Она как минимум в 2 раза должна быть ниже, т.е. до $15, так это точно.
admin,тоже подозревал контроллер, но не лез из-за отсутствия познаний. Пока отложил КОНКУ. Приобрёл SAMSUNG с панелью T370HW02 V6. И не нашёл datasheet, чтоб скачать. Может поможете?
opus547, смотрите контакты, возможно они также подписаны, как и на "конке".
opus547,
opus547,
ничего из вашего самсунга не получится со скаллером (матрас то 10 битный)
admin, ничего нет.
vital, по первой ссылке нужно быть VIP или купить, просто скачать не дают, а по второй там нет V6.
и, что, нечего заморачиваться, зря потраченное время?

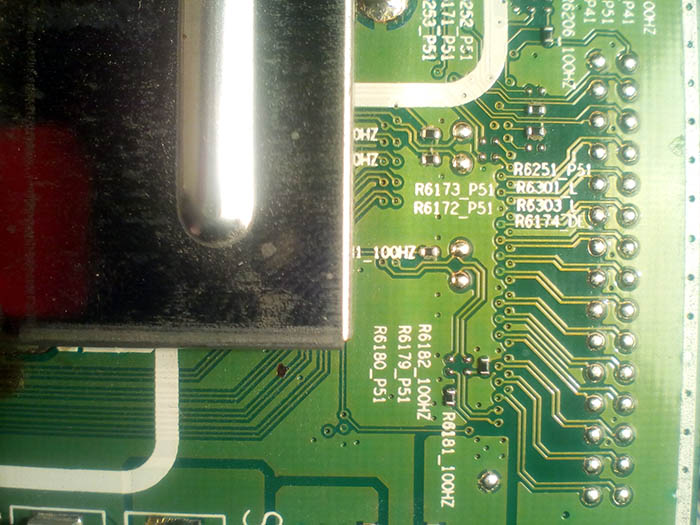

opus547, на фото только нумерация резисторов, согласно их расположению. Чтобы использовать данную матрицу, необходимо найти оригинальный скалер.
opus547,админ вам по поводу скалера дело говорит ,я дал вам ссылку на панелок чтоб поняли что за зверь вас мучает .не обязательно качать достаточно почитать спецификацию (v6 ,v3,v9и т.д не важно они все одинаковы по пинах и по мощности потребления )
admin, vital, Большое спасибо. Будем искать что-то по проще...

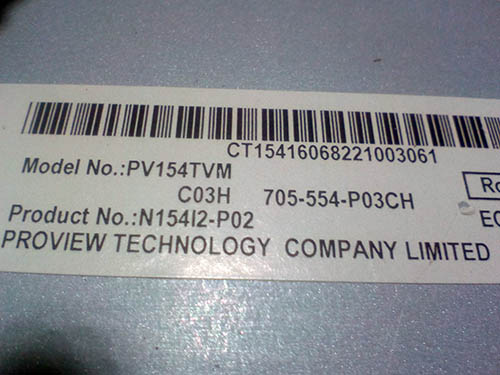

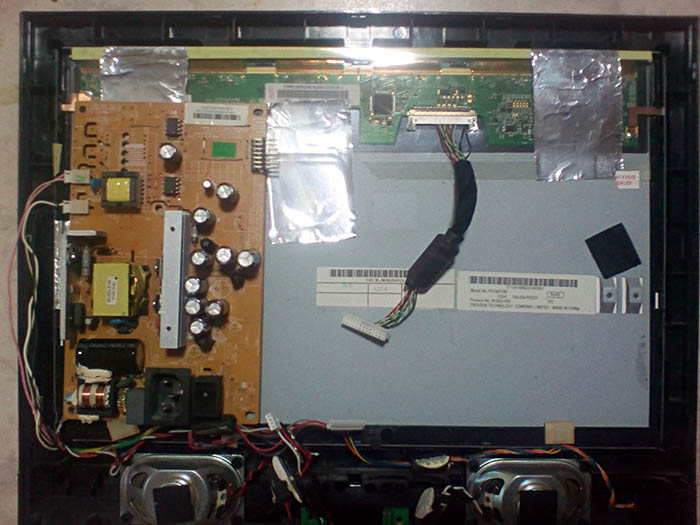

admin, доброго времени. Вот нашёл: бывший телек BBK:

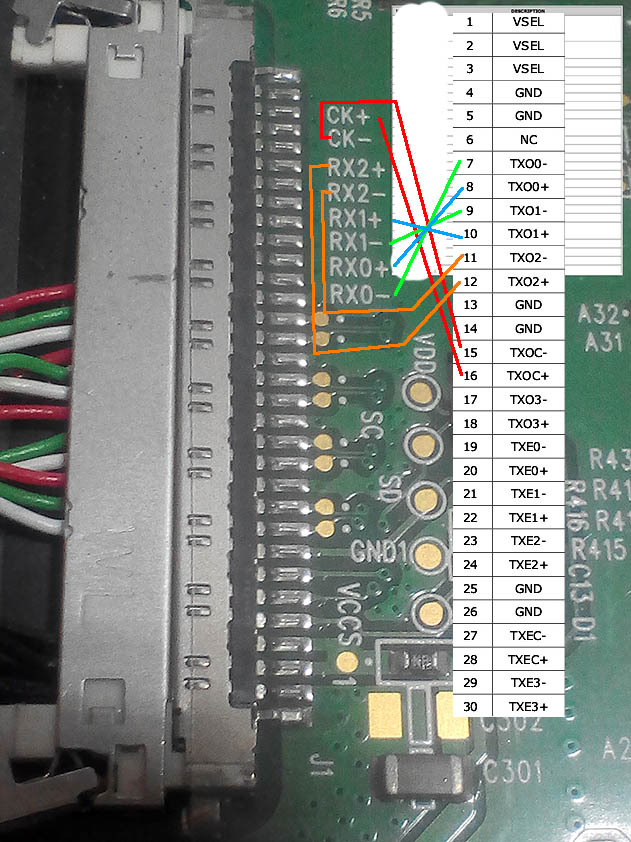

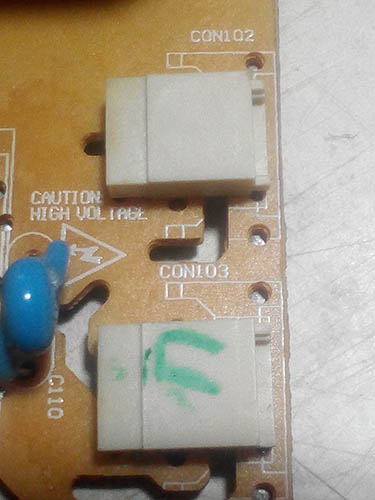

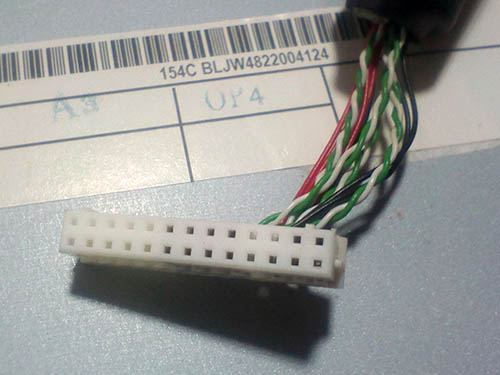

вроде-бы всё ясно, SCR , один канал(фото), драйвер подсветки(тоже есть), нет инфы питания(где-то мелькало 3,5В. Дальше предположения: пятая фотка подключение со скалером

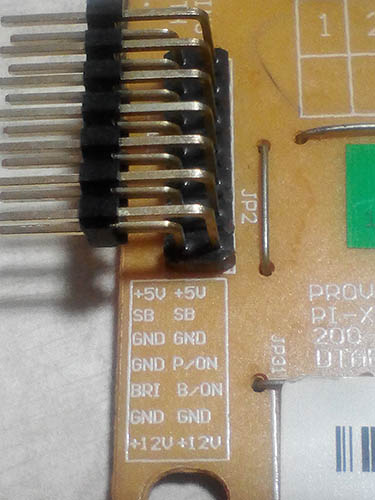

P/ON --> +5v - запуск БП? верно?
BON --> BLON
BRI --> ADJ
SB --> не знаю!
ещё разрешение матрицы...
opus547, P/ON - верно. SB возможно запуск какого-нибудь режима. Его не используйте, скалером данный контакт все равно не поддерживается. Подключение следующее:
Разрешение матрицы можете узнать в документации по модели телевизора.
а питание матрицы?
opus547, обязательно! Как и землю.
Сколько вольт на питание матрицы?
opus547, если блок питания рабочий, включите телевизор и замеряйте напряжение, поступающее на матрицу.

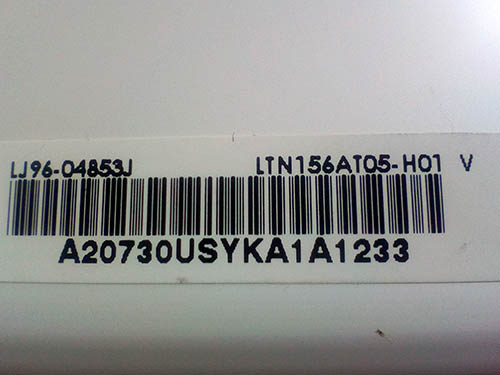

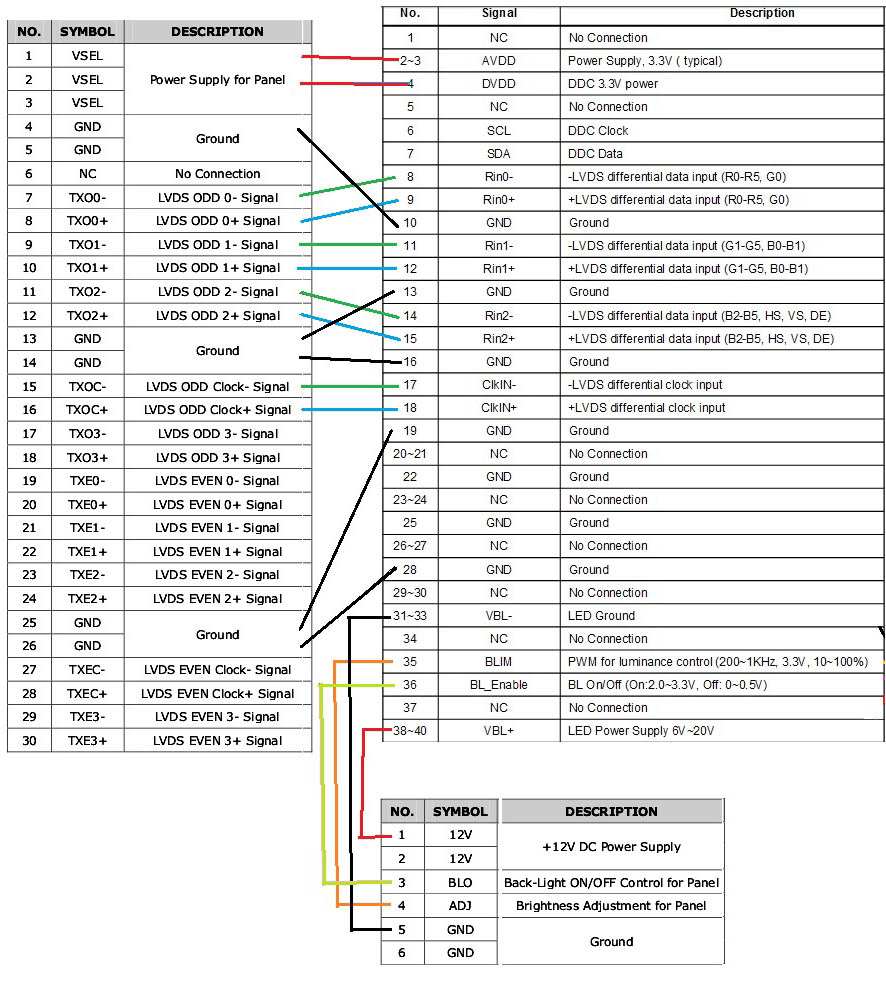

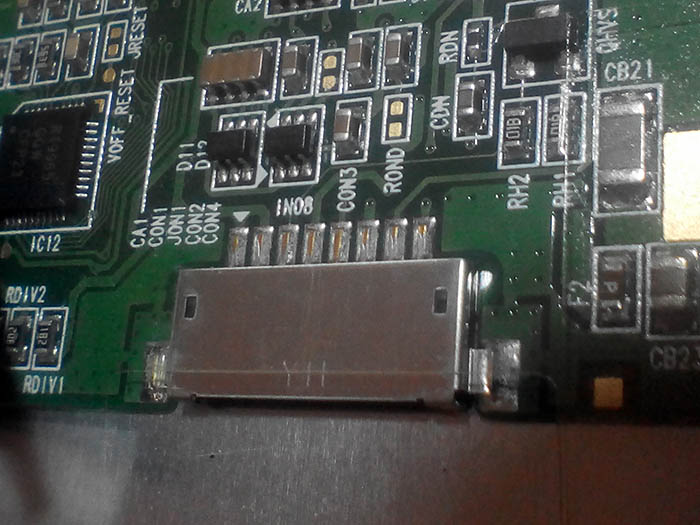

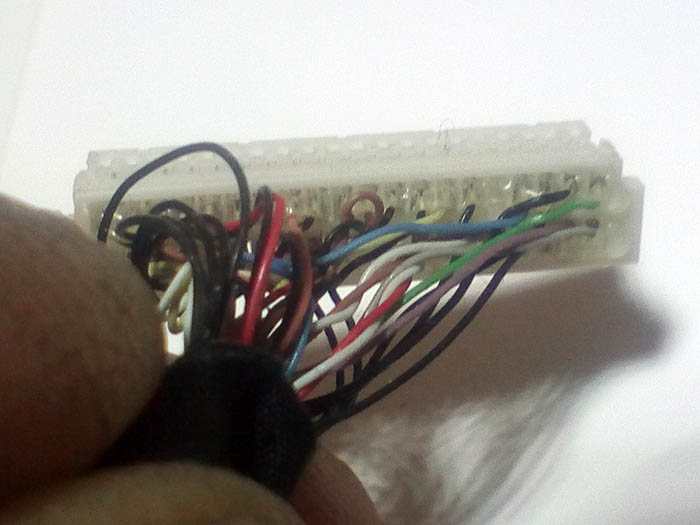

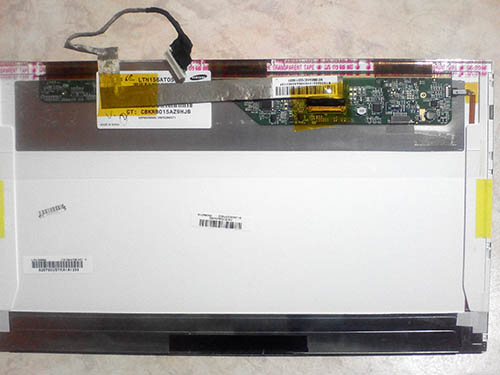

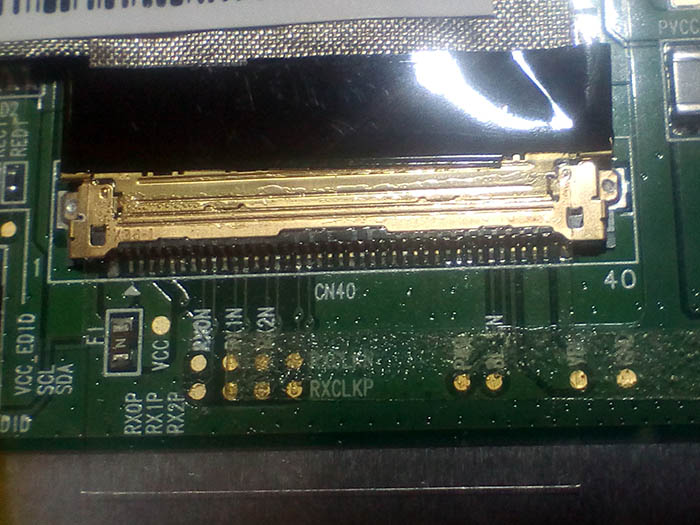

admin, доброго времени. Купил сегодня панель от ноута LTN156AT05-H01 V, нашёл даташит, подскажите правильно развёл провода? На панели есть ещё один конектор, не знаю нужен ли он. Перемычку на скалере 3V
opus547, у Вас матрицы в местном продуктовом магазине продают?) У Вас настолько свободный доступ к ним. Подключение верное. Второй коннектор, может размещаться, если на матрице имеется сенсорное управление. Подключайте без него.
Всё-таки ещё раз спрошу, для подстраховки: LED подсветку подключить к +12 В на скалере? И по контактам 2-3 и 4 там как-то по разному называется питание AVDD и DVDD, на них подключать питание со скалера +3,3В?
opus547, подсветку подключайте в разъем инвертера, а контакты 2-4 матрицы к 1-2 контактам LVDS разъема скалера.
admin, Спасибо, вечером приеду, займусь. А ещё Всех Мужиков С Праздником!!! DRNK YH

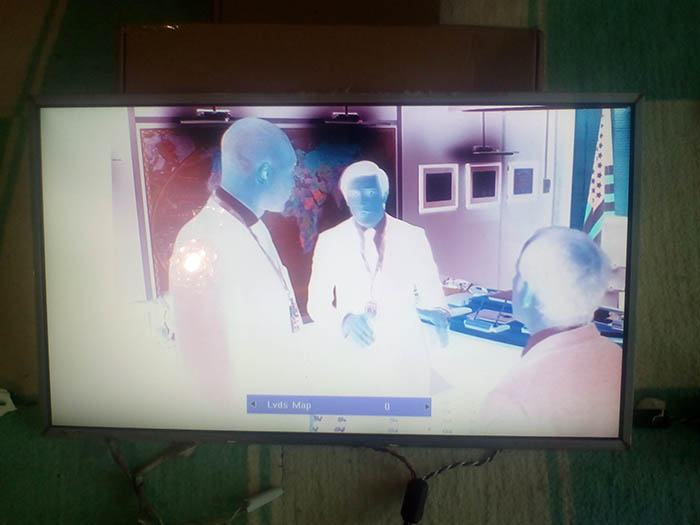

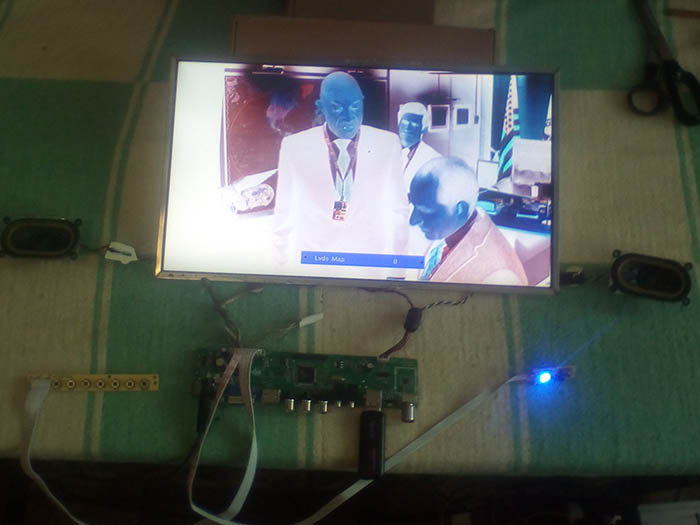

Доброго времени. Включил, в инженерном настроил карту матрицы, а негатив остался, всё регулируется: цвет, яркость и т.д. Проверил шлейф. Подскажите - куда нырять?
При включении экран почему-то жёлтый, смещён в право. Прошивка может?
