Часы, будильник, термометр на ATmega8, DS1307, DS18B20

Более четырех лет назад я собрал простые часы на ATmega8. Все это время они исправно работали и приносили пользу, особенно в темнее время суток. Но мне показалось, что такой микроконтроллер, как ATmega8 может делать намного больше, чем просто подсчитывать колебания кварца и выводить их в виде времени.

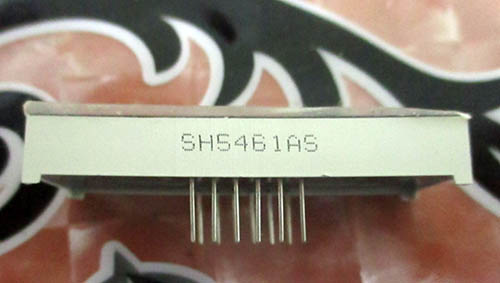

Захотел, чтобы новые часы информировали не только о текущем времени, но и о температуре в помещении, где они находятся. Задался поиском подобных схем в интернете, отталкиваясь от уже имеющихся комплектующих, а именно: микроконтроллер ATmega8 и светодиодный индикатор с общим катодом. Отличное решение нашлось на этой странице, которое предоставил пользователь Soir, за что ему большая благодарность.

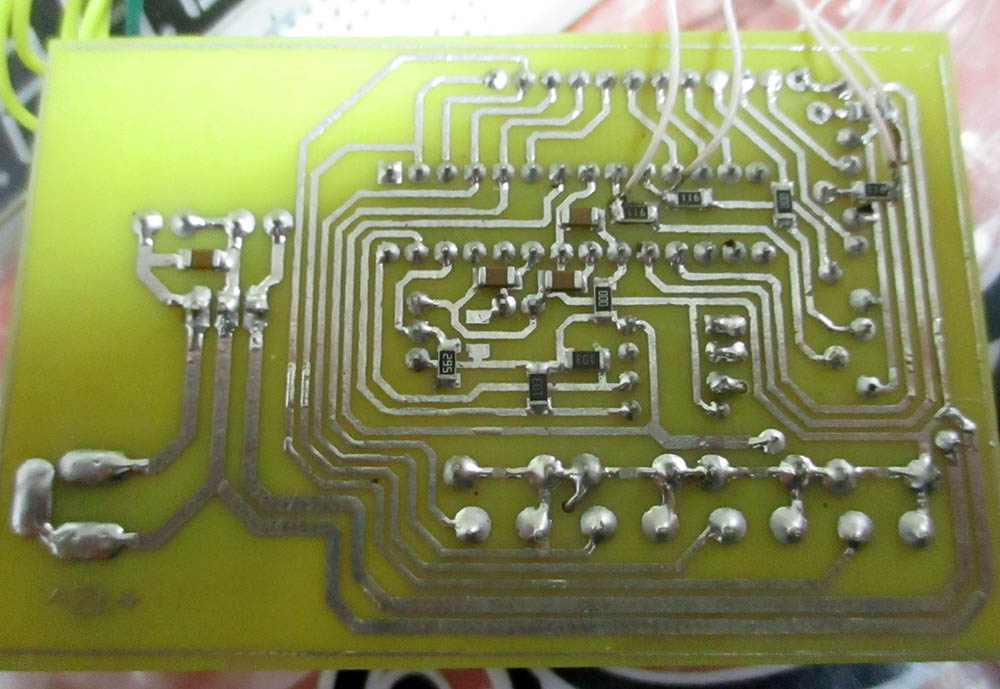

Схема часов не сложная, плюс, я сделал в ней некоторые упрощения. Что получилось, я привожу ниже. Оригинальная и упрощенная схема, разведенная в Proteus, имеется в АРХИВЕ. В данном архиве приведены также прошивки ATmega8, дающие разный функционал часам, пример выставления фьюзов, полная инструкция по настройке часов и их возможностях, а так же разведенная печатная плата в формате *.lay6. Печатная плата разводилась мной под уже имеющийся корпус. В архиве представлены прошивки для индикаторов с общим анодом и катодом.

Хочу признать, что часы получились отлично. В часах есть будильник (как разовый, так и по дням недели), термометр. Для регулировки освещения индикатора в дневное и ночное время, могут использоваться как предустановки в часах, так и специальный датчик (фоторезистор). Есть возможность коррекции времени, если оно отстает или спешит; цифровая коррекция отображения температуры с градацией 0,1ºС.

Большим плюсом является наличие сохранения настроек в энергонезависимой памяти микроконтроллера. Помимо этого, применение микросхемы DS1307, в паре, с батарейкой, делают часы абсолютно энергонезависимыми. Батарейка выполняет дежурное питание часов. Теперь, сколько бы поставка электричества у Вас не обрывалась, при ее возобновлении, часы буду идти, без каких-либо изменений и отклонений, даже останется заведенным будильник(и).

В эстетическом плане, данные часы, также хороши. Есть более десяти видов визуальных эффектов смены отображения времени и температуры. Кстати, эти эффекты можно выбирать самостоятельно или выставить их отображение в случайном порядке.

Пользователь "yurich" предоставил свой вариант разводки платы под корпус советских часов "Кварц". Файл можно скачать ЗДЕСЬ.
