Простые часы на Atmega8 своими руками
После рождения ребенка появилась необходимость в простых электронных часах, которые светят в темноте для отслеживания ночного режима питания, сна и т.д. Просмотрев схемы в Интернете и сопоставив их с наличием у меня радиодеталей, пришел к выводу, что выбранные мной часы легко собрать из деталей находящихся у меня, и они являются самыми простыми в изготовлении (сделать их может даже начинающий радиолюбитель).
Состоят данные часы из микроконтроллера Atmega8, светодиодного индикатора (PL-F5610) с общим катодом (минусом), часового кварца 32768 Hz и резистора. Да, можно удивиться, но больше нам ничего не понадобится.
Резистором можно подобрать яркость свечения индикатора – при 180 Om часы будут очень ярки и днем и ночью, а при 220 Om – будут видны только ночью. Я остановился на 200 Om.
Микроконтроллер Atmega8 можно прошить программатором PonyProg. Прошивку в формате *.hex можно скачать ЗДЕСЬ. Фьюзы при прошивке микроконтроллера Atmega8 необходимо выставить: СКОРТ, ВООТSZ1, ВООТSZ0, SUT1, SUT0, СКSEL3, СКSEL1, СКSEL0. При выставлении бита СКОРТ к часовому кварцу подключаются два внутренних конденсатора микроконтроллера.

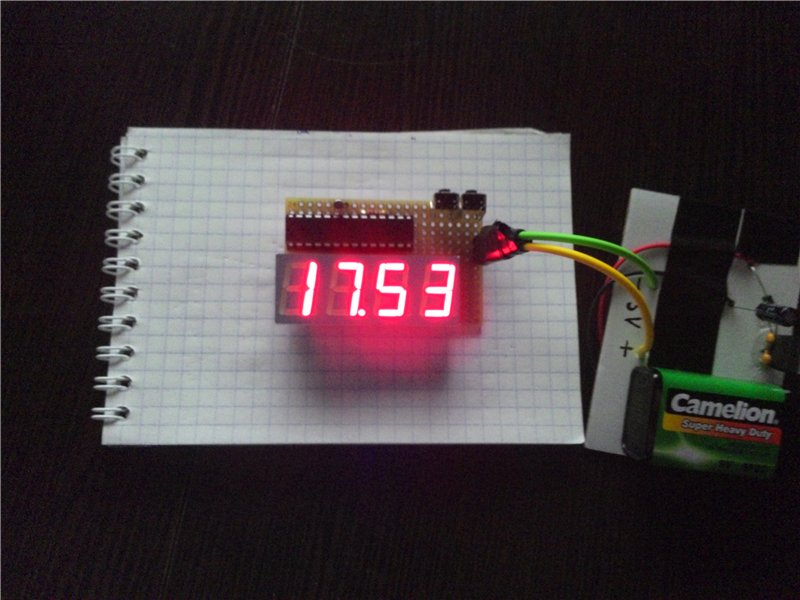

Питание данных часов от 5v источника, можно сеть, можно батареи.
Принципиальную схему простых часов на микроконтроллере Atmega8 привожу ниже.
Если у Вас индикатор с двумя точками (светодиодами) между парами цифр, то их можно подключить к четвертой лапе микроконтроллера. Вместо кнопок был использован датчик от дисковода, отвечающий за наличие дискеты и возможность записи на нее. По сути это и есть две кнопки в одном корпусе.
Работа микроконтроллера Atmega8 очень проста и заключается в обработке двух счетчиков. Первый считает количество колебаний кварца и выводит минуты, а второй – количество минут и выводит часы.

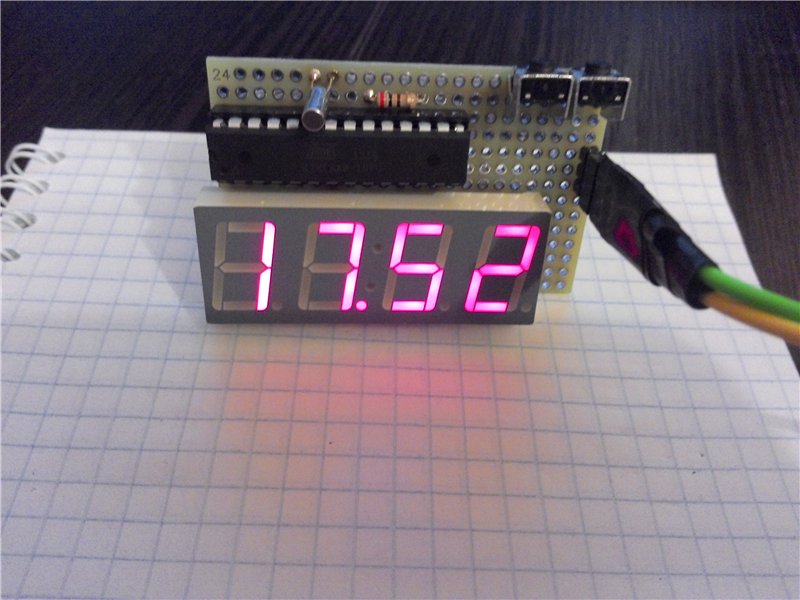

Корпус для таких маленьких простых электронных часов можно выбрать любой. Я разметил их в коробке от ювелирных украшений. По-моему получилось достаточно компактно и эстетично.
Автор данной схемы и программного кода некий «Paha». За что ему спасибо! 🙂
Автор «P-a-h-a» вышел на связь и предложил новую схему и свежие прошивки данных часов. Их можно увидеть ЗДЕСЬ.
almar, достаточно добавить реле, размыкающее катодные ноги индикатора (12, 9, 8, 6) в момент, когда зажигание выключено.
Я немного не понял, 7я нога МК соединяется с 20, а 8 с 22?
azlogor, да.
Спасибо, наконец-то я сделал эти часы YH, только замучился ножки объединять, у меня индикатор на 36))
Поздравляю. Только рекомендуется запитать их через БП от сети, т.к. батареи на долго не хватит.
Я тоже это понял, батарейка за ночь сдохла)) Поэтому уже запитал от сети, вот только часы спешат, за день на пять минут вперед ушли, в чем может быть проблема? Кварц новый, а вот блок питания выдает 5,5В вместо 5В, может быть в этом дело?
Люди разную информацию писали. Что на точность хода влияет даже положение кварца в схеме. Да, точность низковатая, но на моих отклонение составляет примерно минуту на месяц работы. Мой блок питания выдает идеальные 5 вольт.
Можете проверить сою теорию и подключить стабилитрон на 5,1 вольт на входе питания. Если разбег уменьшится, тогда смотрите в сторону стабилизации напряжения.
Подключил другой блок питания, который выдает ровно 5В, все равно часы спешат
админ, забыл выставить фьюзы при программировании МК - все равно работают =0
А если нет общего светодиодного индикатора (PL-F5610), а только по отдельности, что делать?
sosnin.denis.sergeevich, на 7й странице данного обсуждения находится решение Вашего вопроса.
Странно но у меня часы вовсе не запускаются.Программатор usGozilla,всё вроде шьётся и в АВР и Кодевижн,менял по всякому фюзы по программированию кварца и ни чего не получилось.Не светится ни один разряд(сегмент)индикатора.Менял кварц из старых наручных часов 20 века поставил,ни чего.Вобще не могу понять.
tobikru, замените индикатор.
Индикатор в норме,всё работает на макетке с другим контролером.Крац проверено работает .Может что с прошивкой?,может она под общий анод?Хотя если конечно народ делал под эту прошивку то должно всё работать.Программатор показывает что всё прошито прямо мистика какая то.
Да и есть ли отличия между МЕГОЙ8 МЕГОЙ8А,ато у меня МЕГА8А
ATmega8 - базовая версия мк. ATmega8A — уменьшен ток потребления, перекрывается весь диапазон тактовых частот. В некоторых моделях, добавлены новые возможности и новые регистры, но сохранена полная совместимость с предыдущими версиями. Схема под индикатор с общим катодом. Смотрите свою сборку на предмет КЗ. Схема рабочая, программа тоже. Эти часы у меня до сих пор работают (около 5 лет).
Спасибо! Ещё разок попробую на макетке изобразить.А те фюзы что с завода установлены (согласно калькулятора) остаются не тронутыми я так правильно понимаю?Просто на Атмеловских я ещё ни одну конструкцию не запускал,думаю а работает ли вооще программатор.Хотя всё в ответ выдаёт.В этом плане мне ПиКит2 нравится всё более наглядно видно при программировании.За эту неделю я три устройства на макетке испытал на PIC контролерах всё вроде запустилось и часы втом числе.Нужно чтото на Атмеле запустить,дело как говорится принципа.
ДА и зачем на ногу питания прикручен резистор?Это чтобы не ставить кучу резисторов на индикаторные сегменты что ли?НО ведь сам контролер от ограничения напряжения питания может не запустится.!Может под мой индикатор 40561 ВООБЩЕ резистор не нужен ?
Из фьюзов должны стоять только СКОРТ, ВООТSZ1, ВООТSZ0, SUT1, SUT0, СКSEL3, СКSEL1, СКSEL0. Резистором регулируется яркость подсветки индикатора. Можно ставить и отдельные резистора на сегменты, это сделает свечение более "равномерным".
Ребят срочно нужна помощь я собрал такую вещь - это моя курсовая мне ее нужно расписать какие элементы там и тд схемы (структурная принципиальная и электрическая)
мне вот эти пункты остались
3. Разработка структурной схемы
4. Разработка алгоритма функционирования устройства
5. Выбор элементов устройства, их технические характеристики
6. Разработка электрической принципиальной схемы
Вот фото
здравствуйте. а третий вывод дисплея остаётся не задействован? спасибо.
и ещё вопрос кнопки на разрыв работают? я правильно понимаю?
YH ура собрал, пошли. админу спасибо! контроллер прошил ,только что сделанным программатором , пони. схему брал с этого сайта, всё работает на ура. мой первый программатор и первый прошитый контроллер (ну и первые часы) тройное спасибо админу!
l-boy, у Вас не такие сложные вопросы, чтоб просить помощи. Разберитесь в них, и Вы с легкостью защитите свою курсовую.
igiq, рад, что у Вас все получилось.
помогите пожалуйста я не разбираюсь в этом!
собрал устройство знакомый электронщик за бабки и уехал назаработки на север связаться с ним не могу можете помочь эти пункты?
вам же не сложно раз вы такой умный в этой сфере SCR помогите пожалуйста
l-boy, я тоже в свое время был студентом и периодически просил помощи других людей. Что мне помогло в жизни, это то, что мне не давали готовые решения, а наталкивали на правильные мысли и заставляли делать требуемое самостоятельно. Поступлю и я аналогично, т.к. считаю это правильно. Натолкну на верное направление на половину Ваших вопросов:
4. Разработка алгоритма функционирования устройств. Нажатие на кнопку "Минуты"-> переменная минут + 1. Нажатие на кнопку "Часы"-> переменная часов + 1. Подсчет колебаний кварца. Если количество колебаний равно 32768 раз, то переменная секунд +1. Когда переменная секунд равна 59, тогда вместо следующего прибавления значения переменная минут +1, переменная секунд приравнивается 0. Аналогично с минутами и часами, только в часах максимальное значение 23.
6. Разработка электрической принципиальной схем. Здесь вообще задавать вопрос не стоило, т.к. принципиальная схема - это то, что находится на третьем изображении в статье.
l-boy, у меня нет Радиотехнического образования, так что, то что я Вам написал, следует привести в надлежащий вид, с учетом требований Вашего учебного заведения. Остальные вопросы решайте сами. Удачной защиты.
Хм, посмотрел 7ю страницу обсуждения, но ничего не нашел, к сожаленью... 🙁
Ещё, можно схему в расширении *.lay, очень нужно
sosnin.denis.sergeevich, читайте мое сообщение на той странице от 01.11.2012 22:21 - это и есть решение Вашего вопроса. Что касается печатной платы в формате .lay - то ее нет, как Вы могли заметить, схема собрана "на коленке".

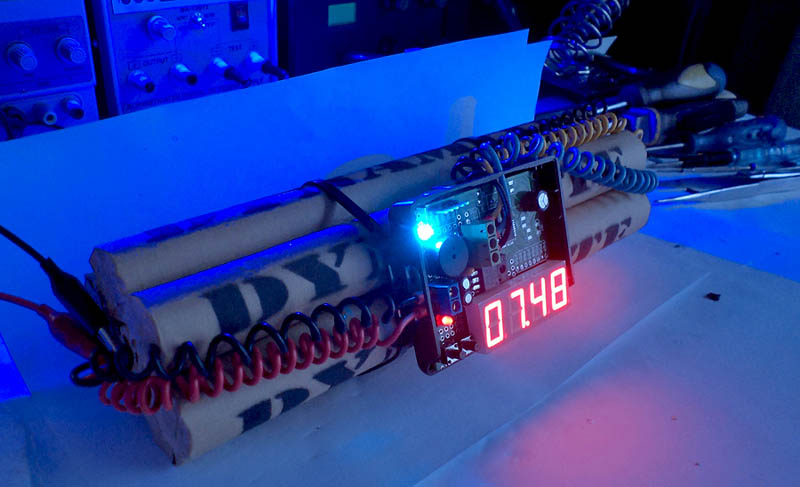

Спасибо автору! На базе схемы этих простых часов, сделал Часы-Dynamite TUP
