Транзистор тестер на ATmega328 и дисплее nokia 3410 (95x65)

Давно собирался сделать, популярный у радиолюбителей, тестер полупроводников, но всегда останавливала неразбериха в разнообразии схем и обилие несистематизированной информации. Т.к. в наличии был дисплей от nokia 3410 и плата arduino ProMini 3.3v 8Mhz на ATmega 328P, остановился на этой комбинации.

Для сборки тестера полупроводников плату arduino ProMini в оригинальном исполнении использовать не получилось. Ее нужно было немного доработать, согласно приведенной фотографии. В первую очередь пришлось выпаять резистор и светодиод, подключенные к контакту D13; перерезать дорожку на плате (см. фото), что позволило использовать стабилизатор arduino для питания дисплея; а также, выпаять кнопку Reset. Так как транзистор тестер задумывался как портативное устройство, я использовал DC-DC повышающий преобразователь напряжения, то на нем тоже пришлось удалить конденсатор, указанный на фото, а также выпаять USB гнездо, т.к. оно занимало место в корпусе.

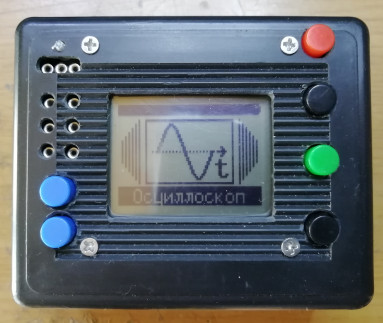

Все радиодетали тестера полупроводников, кроме кнопки «Test» и кнопки включения поместились на самой плате arduino ProMini. Для удобства размещения всех компонентов в корпусе, и фиксации разъема для проверки радиодеталей, развел простенькую печатную плату. В качестве разъема для проверки радиодеталей взял разъем, использовавшийся в советских телевизорах для соединения плат между собой. В этом разъеме отлично фиксируются как транзисторы с корпусом TO92 (с тонкими выводами), так и в корпусе TO220 (с крупными выводами). Для проверки SMD деталей, вытравил небольшую плату, которая припаивается к основной контактными «столбиками», идущими в комплекте с arduino.

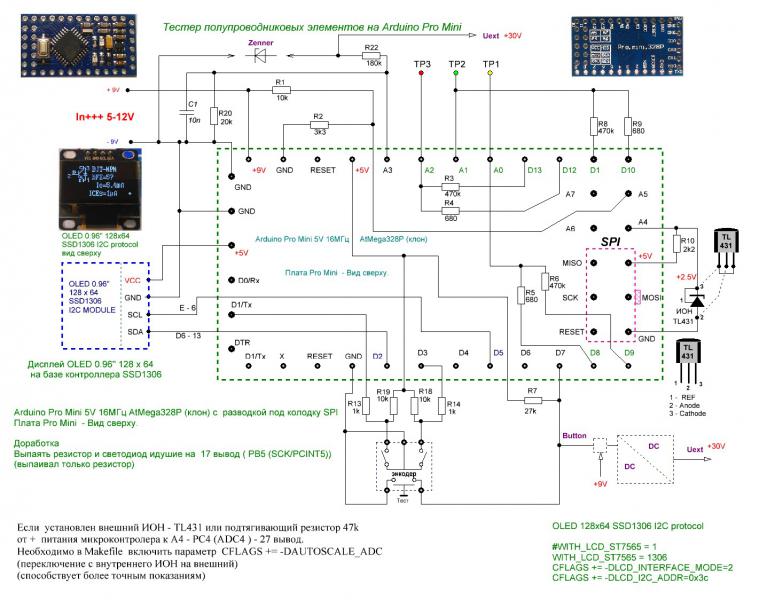

Схема тестера полупроводников в исполнении на микроконтроллере ATmega 328P довольно простая. Единственное, что я изменил у себя (по сравнению с приведенной схемой) - убрал резистор на 10k с контакта A5, т.к. не получилось добиться правильного отображения напряжения питания аккумулятора.

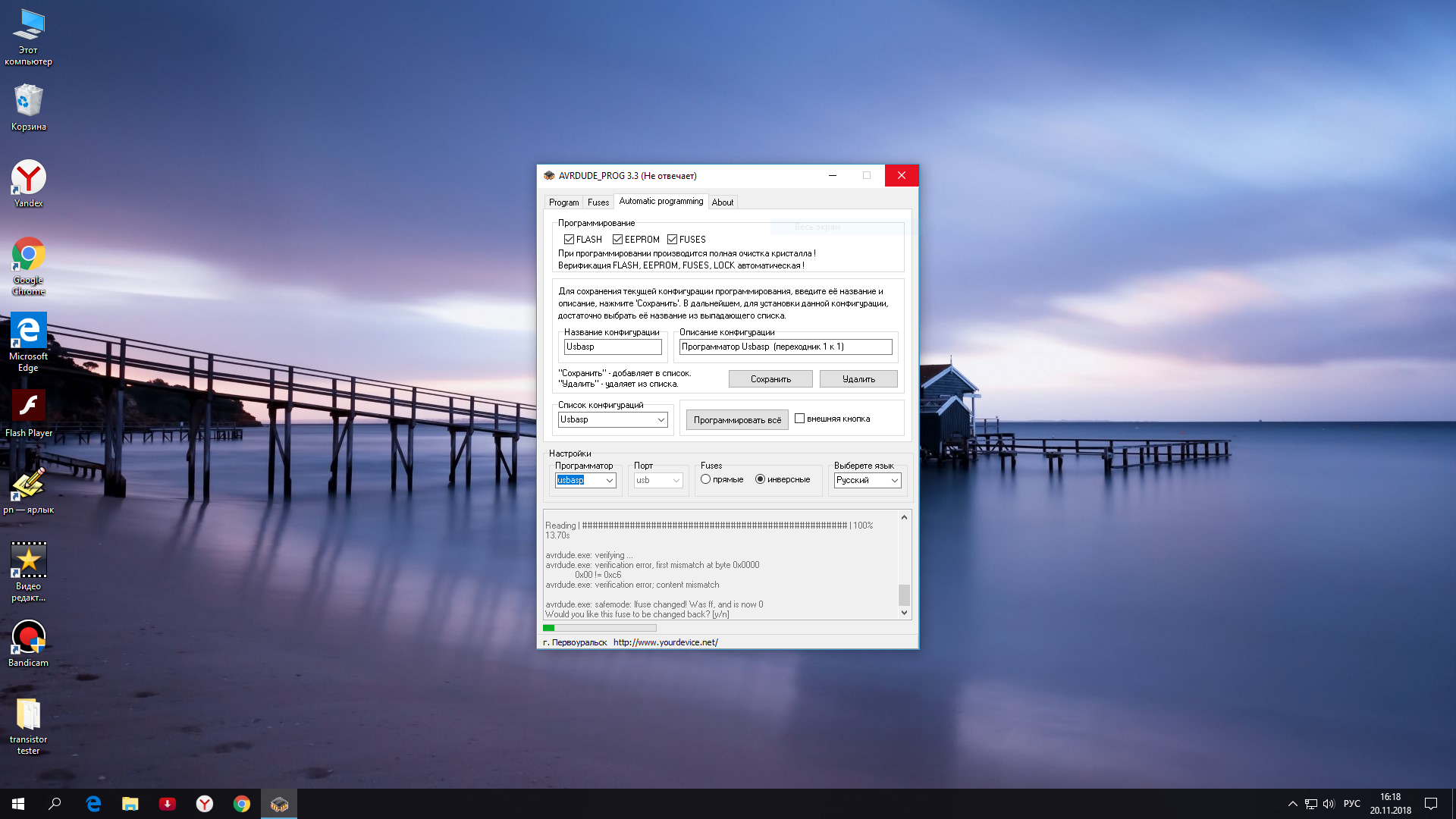

Для программирования ATmega 328P использовал программатор PonyProg. Фьюзы выставил следующие: BOOTSZ1, BOOTSZ0, BODLEVEL1. В цифровом формате фьюзы такие: LowFuse FF, HighFuse D9, Ext.Fuse 05 или FD (это одно и тоже).

Читал, что для данного тестера полупроводников погрешность в пределах 10% является нормой, но хочу отметить, что мой вариант сборки выдает довольно точные показания, погрешность которых в самых худших случаях не превышает 3-5%.

Хочу выразить благодарность пользователям форума vrtp, которые помогли разобраться с наличием обилия информации по изготовлению прибора, имеющим еще одно название «Определитель выводов полупроводников». Всем, у кого возникли какие-то вопросы, настоятельно рекомендую прочитать информацию, которая находится на ЭТОЙ странице. Страница создана совсем недавно, и здесь находятся «выжимки» (за весь период существования прибора) по основным моментам, описанные в очень доходчивой форме.

Файлы печатных плат и прошивку тестера полупроводников версии на ATmega328 и дисплее от nokia 3410 можно скачать ЗДЕСЬ.
