Pony Prog программатор своими руками
Одним из распространенных программаторов является программатор Pony Prog. Вариаций программатора Pony Prog очень много, одну из них (самую облегченную по компонентам, но не по возможностям) предлагаю Вам я.
При помощи данного программатора Pony Prog можно (не используя переходников) запрограммировать в 20ти пиновой панельке микропроцессоры: ATtiny2313, AT89C2051, и 28ми пиновой панельке - микропроцессоры: ATMega8, ATMega48, ATMega88, ATMega168. А если использовать переходники, то список возможных запрограммированных микроконтроллеров можно считать бесконечным. 🙂
Прежде всего, данный программатор Pony Prog предназначен для программирования самых популярных для отечественного радиолюбителя микроконтроллеров ATtiny2313 и ATMega8.
Привожу принципиальную схему программатора Pony Prog.
Теперь немного подробней об возможных изменениях в схеме в качестве использования аналогов радиодеталей:
- резисторы на 4.7kOm можно заменить на меньшие по сопротивлению (до 2kOm);
- конденсаторы любые от 20 до 40pF, но лучше склоняться к нижнему пределу;
- кварцевый резонатор от 4 до 10Mhz, иногда можно и более (при сборе программатора Pony Prog под определенный микроконтроллер посмотрите его рабочую частоту в datasheet). Чем больше частота кварца, тем микроконтроллер шьется быстрее;
- транзистор можно брать любой (n-p-n) маломощный, например, КТ315, KT3102, ВС817, BC337, BC847, ВС547, 2T312, C945 и т.д.

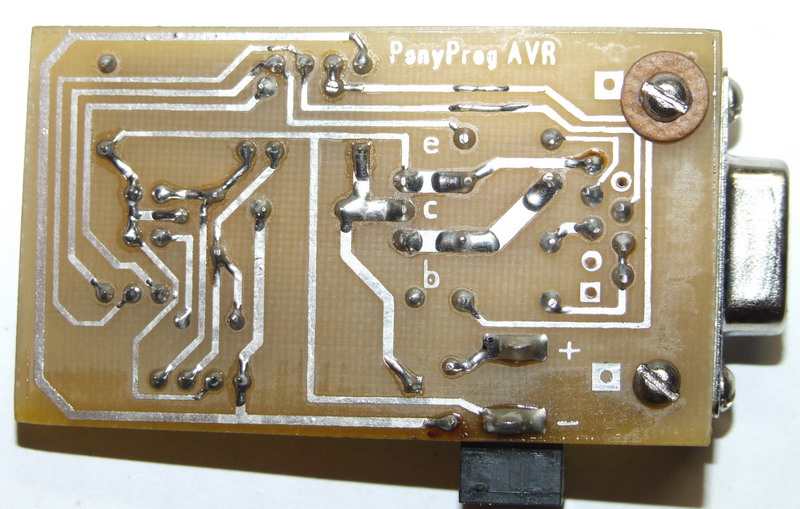

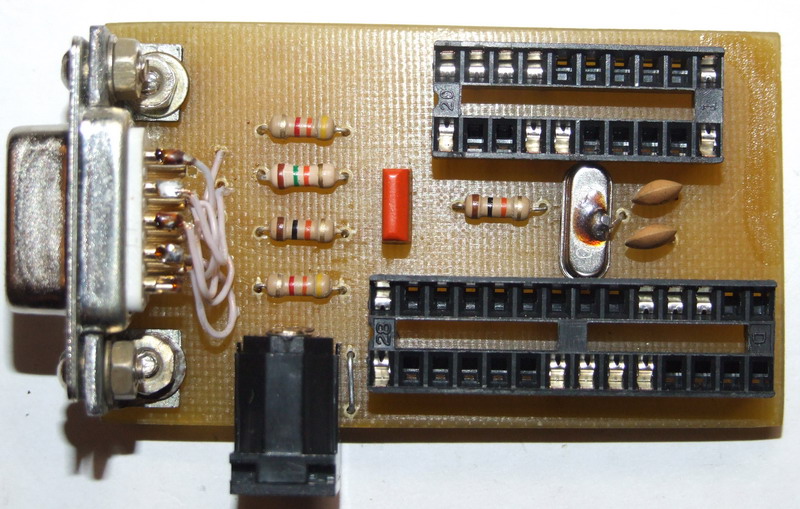

Кстати, печатную плату для программатора Pony Prog я делал под транзистор КТ315. Печатную плату программатора Pony Prog в формате *.lay можно скачать ЗДЕСЬ (20KB). Для изготовления печатной платы использовался односторонний текстолит размерами 58х33мм.
Питается данный программатор Pony Prog от 5v. В качестве блока питания я использую зарядное устройство от телефона Samsung. Если не уверены в качестве своего блока питания, можно стабилизировать напряжение КРЕНкой или стабилизатором 78L05.
Программатор Pony Prog управляется программой PonyProg2000. Все достаточно легко, главное правильно выставлять фузы. Скачать бесплатно последнюю версию программы PonyProg2000 v2.07c можно ЗДЕСЬ (545KB).
Здравствуйте, можно использовать питание от usb разъема компьютера?, если да, это безопасно?, нагрузки не будет по питанию usb?
Можно. Нагрузки не будет, т.к. один порт USB спокойно выдерживает разветвитель с несколькими устройствами, такими как внешние диски. А в них как известно, стоят движки, которые потребляют гараздо больше мощности, чем программатор и микроконтроллер.
Спасибо, за подробный ответ, попробую собрать.
Жаль нет в списке AT89C2051
a куда питание подключать.изобразите очевидно.вопрос не праздный.Я собрал такойнемного модифицировал.добавил еще один кондер после стабилизатора н за отсуствием стабилитронов обошелся диодамину там не тебуется внешнее питание
nu v obs4em ja link vstavit ne smog i Jpeg toze ne smog
Там где написано +5v - там (+) питания, где написано GND - это (-).
Чтобы вставить изображение нажмите над полем, где вводите сообщение кнопку "Вставить изображение" и в открытом окошке напишите адрес к нему.
У меня блок питания выдаёт без нагрузки 6,36 Вольт. Хотя на корпусе написано 5 Вольт, 1,2 Ампера. Блин, зря кренку не поставил, а печатку ужЕ сделал. Посмотрел по даташиту Атмега8 держит до 5,5 вольт. Придётся искать блок питания.
Зарядные от мобильных самсунг посмотрите. Там четкие 5v +-0.02

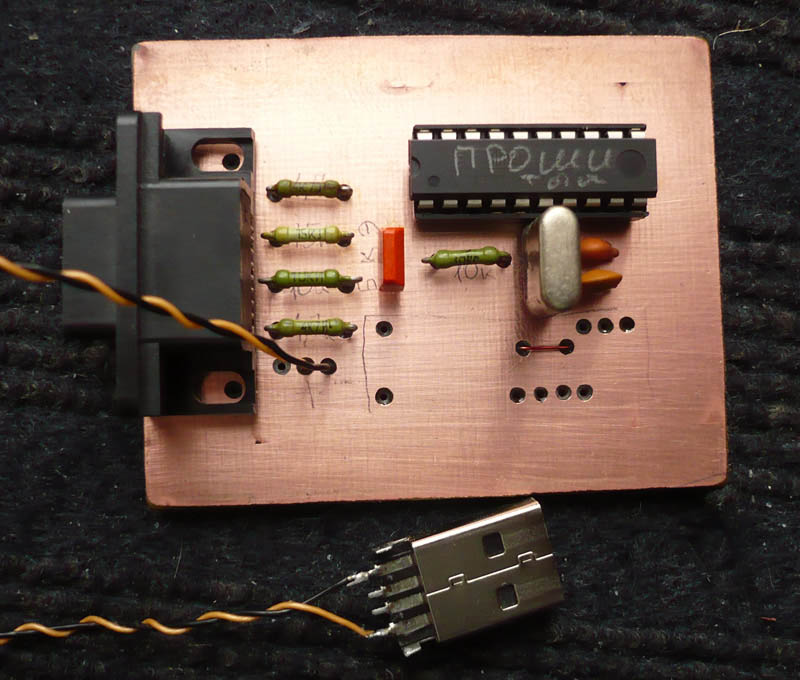

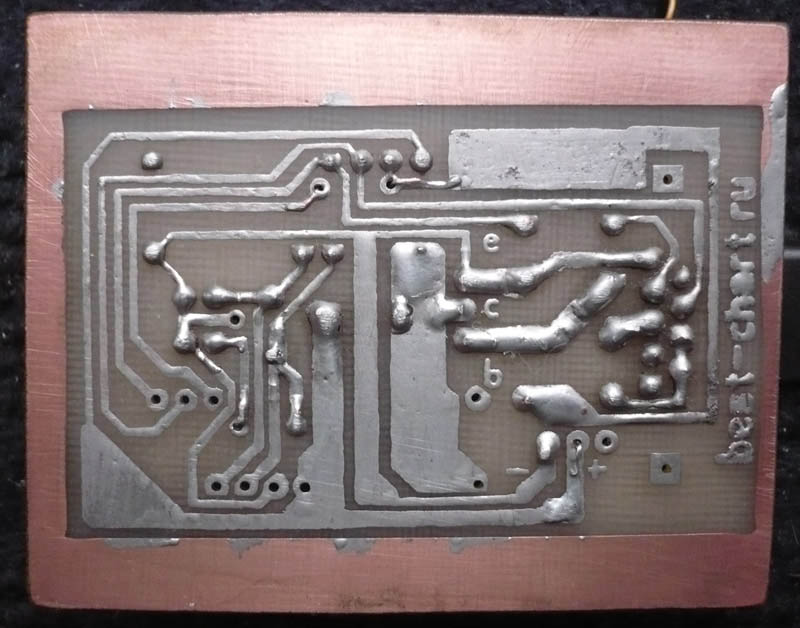

Значит, спаял программатор. Печатку немного изменил под свои разъёмы.
Значит, спаял программатор. Печатку немного изменил под свои разъёмы.
Тестить буду, когда найду или переделаю блок питания на 5 Вольт.
Довольно аккуратно получилось.
Если не считать того, что канифоль отмывал растворителем. 🙂 Надо где-то спиртом разжиться, - и не бояться растворить пластиковые детали.
admin, а Вы этим программатором из под какой программы шьёте?
Какой тип программатора нужно выбрать в настройкак проги? Например, в IC-PROG. Я так думаю, что "JDM programmer"?
А... так в IC-prog-е АВР-ки прошивать нельзя... Извиняюсь.
Буду пробовать из под PonyProg.
Все верно, пробуйте PonyProg. Я ей только и пользуюсь сейчас.
А что же я туплю..? есть же уникальное питания 5 Вольт от USB от компа 🙂
Да. Можно и его брать.

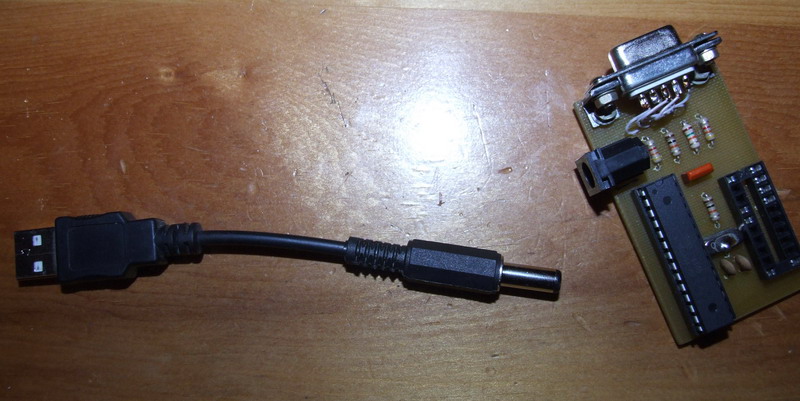

Всё заработало. Попробовал прошить Atmega8. Шьёт и читает нормально. Питание 5 Вольт беру от USB-порта. Для этого изготовил вот такой переходник. Admin, спасибо за схему.
Программатор подключен через com-удлинитель. Около метра длиной.
Кварцевый резонатор на 10 Мгц.
Ещё дополнительно изготовлю некий переходничок для внутрисхемного программирования. Чтобы на одной стороне был разъём в форме DIP, чтобы втыкать в панельку на программаторе, а на другой стороне контакты, чтобы одевать на штырьки на схеме или прямо на выводы микросхемы.
Пожалуйста. Подобный переходник (DIP-Схема)я тоже делал.
Доброго времени суток.Братцы! Помогите советом!Собрал Ваш програматор и не могу прошить ATtiny2313 20PU! Схема и монтаж проверен много кратно-Всё правильно! Печатка Ваша??? Выдаёт ошибку -24 или -16???? Биты с камня читает понька а писать hex не хочет -выдаёт теже ошибки! CRZ CRZ CRZ может чё с железом моим не так? пользуюсь мамкой asus P5-PE VM и системой XP-SP2? пробовал через LPT схему "5 проводков"-та же кухня =0 Может кто сталкивался с такой проблемой?? Выручайте!!!!
Печатка наша! Программатор работает как часики. Проверьте правильность впаивания транзистора, если все верно, то замените другим, т.к. больше нечему здесь быть неисправным. Кварц какой стоит?
Спасибо за быстрый ответ! Транзистор стоит КТ315А, проверен на генераторе-рабочий! Впаян правильно!Кварц 4.000 мГц. Может попробовать внешние 5В, а не от USB????????
У меня вместо питания зарядное устройство от телефона самсунг, некоторые используют питание от USB. Проверьте настройки COM порта в BIOS, возможно он просто там отключен.
в BIOS настороек COM порта не нашол только по USB а диспетчере устройств написано что всё включено и работает нормально!ещё особенность-в поньке у меня нет вкладки "сменить биты конфигурации"-высвечивает только "сменить биты зашиты" но в это я лесть боюсь! Может я чего не правильно настроил? или понька у меня кривая?
Это одна и та же вкладка. Биты меняются в зависимости от схемы которую Вы хотите собрать. Читайте подробно описание к схеме и выставляйте нужные биты.

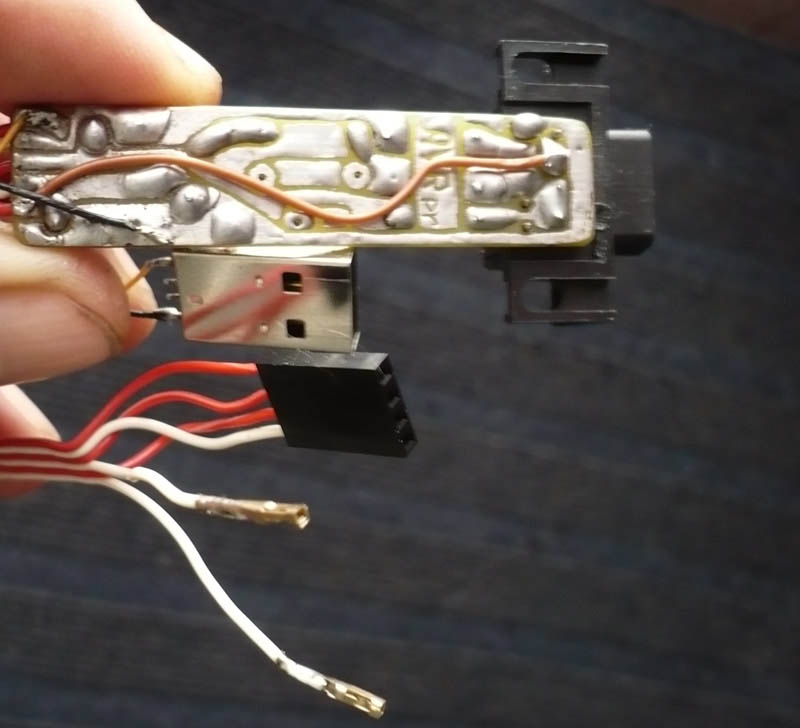

До этого момента был простой программатор (схема такая же как и эта только без кварца). Прочитал статью и сделал новый программатор. Все определилось, считалось, прошилось, в общем Спасибо Автору.
Рад, что помог.
Ув. admin!!! Стыдно признаться в собственной глупости! Наколочка вышла такая-кондёры! Ставил выпаянные со старых плат принтеров и ошибся в маркеровке :`( нарыл в инете обозначения. ставил с цифрой 15 считая за 15 пкф -но оказывается в импортых так
надпись на кондёре 15 , а это 1,5 пкф
надпись на кондёре 150 , а это 15 пкф
надпись на кондёре 151 , а это 150 пкф
надпись на кондёре 152 , а это 1500 пкф
инфа взята для кондёров фирмы motorola от старых матричных принтеров!
поменял кондёры с надписью 270 т.е. 27 пкф -всё заработало как часы! YH За 5 мин. прошил 3 камня!
Огромное СПАСИБО за Ваши советы, внимание и быстрые ответы!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
