Pony Prog программатор своими руками
Одним из распространенных программаторов является программатор Pony Prog. Вариаций программатора Pony Prog очень много, одну из них (самую облегченную по компонентам, но не по возможностям) предлагаю Вам я.
При помощи данного программатора Pony Prog можно (не используя переходников) запрограммировать в 20ти пиновой панельке микропроцессоры: ATtiny2313, AT89C2051, и 28ми пиновой панельке - микропроцессоры: ATMega8, ATMega48, ATMega88, ATMega168. А если использовать переходники, то список возможных запрограммированных микроконтроллеров можно считать бесконечным. 🙂
Прежде всего, данный программатор Pony Prog предназначен для программирования самых популярных для отечественного радиолюбителя микроконтроллеров ATtiny2313 и ATMega8.
Привожу принципиальную схему программатора Pony Prog.
Теперь немного подробней об возможных изменениях в схеме в качестве использования аналогов радиодеталей:
- резисторы на 4.7kOm можно заменить на меньшие по сопротивлению (до 2kOm);
- конденсаторы любые от 20 до 40pF, но лучше склоняться к нижнему пределу;
- кварцевый резонатор от 4 до 10Mhz, иногда можно и более (при сборе программатора Pony Prog под определенный микроконтроллер посмотрите его рабочую частоту в datasheet). Чем больше частота кварца, тем микроконтроллер шьется быстрее;
- транзистор можно брать любой (n-p-n) маломощный, например, КТ315, KT3102, ВС817, BC337, BC847, ВС547, 2T312, C945 и т.д.
Кстати, печатную плату для программатора Pony Prog я делал под транзистор КТ315. Печатную плату программатора Pony Prog в формате *.lay можно скачать ЗДЕСЬ (20KB). Для изготовления печатной платы использовался односторонний текстолит размерами 58х33мм.
Питается данный программатор Pony Prog от 5v. В качестве блока питания я использую зарядное устройство от телефона Samsung. Если не уверены в качестве своего блока питания, можно стабилизировать напряжение КРЕНкой или стабилизатором 78L05.
Программатор Pony Prog управляется программой PonyProg2000. Все достаточно легко, главное правильно выставлять фузы. Скачать бесплатно последнюю версию программы PonyProg2000 v2.07c можно ЗДЕСЬ (545KB).
Из статьи:
Они стоят копейки на радиорынке, также часто встречаются в любой электронике.
Спасибо. А конденсатор с маркеровкой 221 пойдет?????
Вот статья по маркировке конденсаторов ССЫЛКА.
221 - это 220 pF.
Добрый день. Собрал данный девайс, но когда вставляю в комп МК начинает сильно грется, в чем может быть проблема?
Ищите проблемы с питанием. Возможно где-то коротит, а возможно вы путаете "+" и "-".
Всем привет! склепал я этот программатор все работает замечательно=) теперь можно запрожить микру для ЮЗБ програматора=))) Я кстате переделал печатку, убрал перемычки и вообще навел феншуй=)) платка получилась немного больше но думаю оно того стоит=))
PS когда будете распечатывать платку не забудьте что она уже отзеркаленна=)
епта а как файлы выкладывать=))) короч пишите на мыло кому надо сброшу=) GADJED@bigmir.net
Разместите ссылку на архив с файлами на любом файл обменнике, и опубликуйте ее здесь.
вот мой вариант развотки. Только что отутюжил сейчас вытравливаю. вечером буду испытывать
Хотелось бы увидеть файл в формате *.lay и программатор в сборе.
ладн кину на какой ниб файлообменник и выложу фотки как получилось
Как то так получилось
вот файл lay ССЫЛКА
Проверял на attiny2313 отлично работает
В статье указано, что в 20ти пиновой панельке микропроцессоры: ATtiny2313, AT89C2051,
Промудившись, прояснил обстановку
Микросхема AT89C2051 прошивается только в "параллельном коде". Ни один программатор, который "шьет" контроллеры по 3-м проводам (типа PoniProg и ему подобным) эти контроллеры не программирует.
Как вставить в коммент фото??? (только из файлобмена)
Нажмите кнопку "Вставить изображение", в окне введите ссылку.

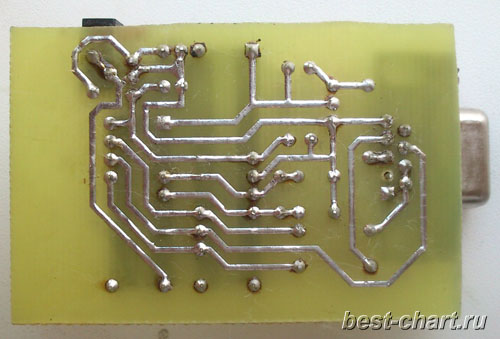

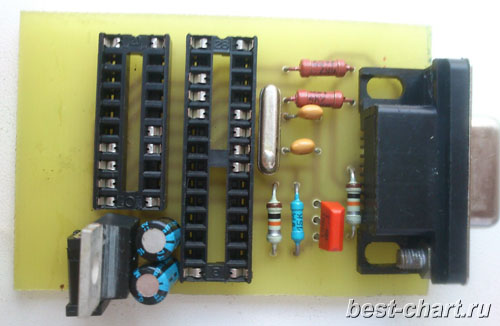

Вот делал на подарок, немного переделал печатку
добавлены два стабилитрона 5,1в
Довольно симпатично получилось. Файл *.lay остался? Может кто-то пожелает повторить конструкцию.

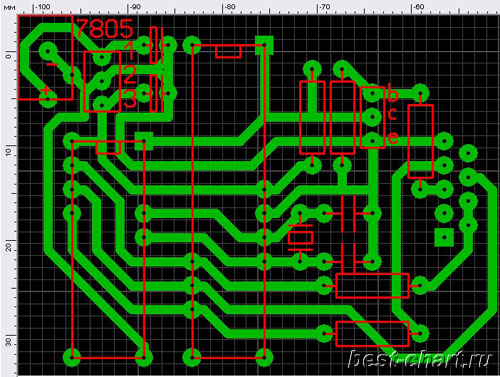

Пока только скрин
admin, как тебе отправить этот ЛАЙ??? С твоей почтой не разобрался???
Файлобменник => ссылка в текст сообщения.
admin, дружище не обижайся, это уже ерундистика, меня на два раза хватило, трудно добавить кнопку прикрепить файл. У меня все эти сервисы закрыты.
Все обращения на почту.
Была добавлена функция "Загрузить файл". Теперь можно без проблем добавлять сразу на сайт (без файлобменников) как изображения, так и другие файлы.
Делов то теперь //alldiy.top/user_files/PonyProg.lay
admin предлагаю еще наиболее интересные сообщения коментариев прикрепить к статье. Как оформить, - сполерами, отдельными добавлениями ...
я собирал (как курсовой проект) стробоскопический тахометр на attiny2313 из журнала радио. собрал запрограммировал. работает как то коряво. цифры на дисплее как то медленно переключаются, на кнопки долго реагирует, стробоскоп мерцает раз в 10 медленнее. программа была в хекс файле, а как расставлять биты ниче не написано. я прошил как в стандарте. из-за этого может плохо работать? и что делать?
Причин этого может быть уйма: опечатка в журнале, неправильная программа изначально, недостоверные данные в журнале (помню журналы 70-80х годов РАДИО, так там в отдельных статьях было до десятка критических не стыковок), ну и конечно же неправильные фьюзы.
Фьюзы угадывать можно долго, их должен описывать автор схемы и программы.
Решение вижу такое: Ищите в поисковиках решение Вашей задачи по названию статьи из журнала РАДИО. Возможно, Вы не единственный кто с ней столкнулся.
Подскажите как скачать lay
Переходите по ссылке, в браузере нажимаете Ctrl + S и сохраняете.
А как выбрать порт и какие нужны настройки в Pony Prog .
Опробован в работе с MEGA 8 замечаний нет , все прошилось на УРА.
Большое спасибо.
