Pony Prog программатор своими руками
Одним из распространенных программаторов является программатор Pony Prog. Вариаций программатора Pony Prog очень много, одну из них (самую облегченную по компонентам, но не по возможностям) предлагаю Вам я.
При помощи данного программатора Pony Prog можно (не используя переходников) запрограммировать в 20ти пиновой панельке микропроцессоры: ATtiny2313, AT89C2051, и 28ми пиновой панельке - микропроцессоры: ATMega8, ATMega48, ATMega88, ATMega168. А если использовать переходники, то список возможных запрограммированных микроконтроллеров можно считать бесконечным. 🙂
Прежде всего, данный программатор Pony Prog предназначен для программирования самых популярных для отечественного радиолюбителя микроконтроллеров ATtiny2313 и ATMega8.
Привожу принципиальную схему программатора Pony Prog.
Теперь немного подробней об возможных изменениях в схеме в качестве использования аналогов радиодеталей:
- резисторы на 4.7kOm можно заменить на меньшие по сопротивлению (до 2kOm);
- конденсаторы любые от 20 до 40pF, но лучше склоняться к нижнему пределу;
- кварцевый резонатор от 4 до 10Mhz, иногда можно и более (при сборе программатора Pony Prog под определенный микроконтроллер посмотрите его рабочую частоту в datasheet). Чем больше частота кварца, тем микроконтроллер шьется быстрее;
- транзистор можно брать любой (n-p-n) маломощный, например, КТ315, KT3102, ВС817, BC337, BC847, ВС547, 2T312, C945 и т.д.
Кстати, печатную плату для программатора Pony Prog я делал под транзистор КТ315. Печатную плату программатора Pony Prog в формате *.lay можно скачать ЗДЕСЬ (20KB). Для изготовления печатной платы использовался односторонний текстолит размерами 58х33мм.
Питается данный программатор Pony Prog от 5v. В качестве блока питания я использую зарядное устройство от телефона Samsung. Если не уверены в качестве своего блока питания, можно стабилизировать напряжение КРЕНкой или стабилизатором 78L05.
Программатор Pony Prog управляется программой PonyProg2000. Все достаточно легко, главное правильно выставлять фузы. Скачать бесплатно последнюю версию программы PonyProg2000 v2.07c можно ЗДЕСЬ (545KB).
C COM порта идет сигнал определенного напряжения на заданной ноге, только если его "послать" в порт.
Я использую для питания программатора зарядное от телефона самсунг. Там напряжение 5.1 вольт.
Здравствуйте! Хотел спросить, а этот девайс при подключении должен сразу заработать? Или pony prog может на него ругаться?
Должен сразу заработать, если программа настроена правильно.
Спасибо, я кажется понял в чём моя ошибка. Я ставил транзистор BC547 и перепутал базу и коллектор местами.
И все же. В чем может быть проблема, если тест проходит, калибровку проходит, с ошибкой, но читает контроллер, а писать - нет. Пожалуйста подскажите, а то я новичок. :-[
Тест заключается в том, что прозванивается порт и когда замкнуты 6 и 7 пины - тест "OK". Т.е. сам программатор не проверяется, а проверяется его подсоединение к порту. Возможно у Вас контроллер защищен от записи, проверьте другой.
Спасибо, попробую
Здравствуйте!Нужна ваша помощь!Собрал программатор,но пишет ошибку -24.При тесте выдает ошибку теста.Плата вытравилась аккуратно,дорожки ни где не спаяны,питание на мк подается=4.8 В,его я беру с USB.транзистор менял и проверял несколько раз- целый.кварц на 10 МГц(тоже пробовал менять).Пробовал на разных компьютерах тоже самое пишет. Мк Atmega8А-PU.
А другие МК пробовали? Есть еще какие-то устройства с COM интерфейсом, чтоб проверить порт?
нет другие мк пока не пробовал.т.к нету пока других под рукой.Но после танцов с бубном,покопавшись в настройках. тест проходит пишет все ок,но дальше дело не доходит снова ошибка 24.
можно ли вообще как проверить мк?
Проверить MK можно прошив программой и посмотреть на ее выполнение.
Вы делаете калибровку программы? Попытайтесь поднять питание программатора до стабильных 5.0-5,1 вольт. Попробуйте использовать другую версию программы? Вы скачивали 2.07 с этой страницы?
калибровку делаю.пробовал на разных версиях программы и в других программах,результат один и тот же.полазил по инету и нашел что возможно это связанно именно с этим мк atmega8a-pu,т.к. не у одного меня проблемы именно с ним с прошивкой.найду другой мк попробую прошить и подгоню этот программатор именно под требуемые характеристики atmega8a-pu поставлю программатор на 16МГц и питание дам 5 вольт.
У меня,atmega8a-pu, шьется без пролем
Нет, не в atmega8a-pu дело. Я программировал этим программатором данный МК.
Давал питание от 5.01 до 5.2 тест проходит,при считывании первый раз выдаёт ошибку 24, второй раз считывает нормально,а бывает и нет,может раза с третьего четвертого.по идее так должно быть из-за питания,но я и так нормальное даю.
Может есть где-то недопай или перетрав дорожки?
Здравствуйте!
Какой тип адаптера выбрать в программе?
SIprog API или JDM API?
Вопрос, похоже, отпадает. Прочел комментарии к часам и оставил первое.
Сразу спаял и часики - все ОК. Спасибо.
Добрый вечер! Почитал, решил собрать этот программатор, будет он работать через usb-com? у меня только ноутбук и постоянная проблема с ком портом.
Я уже отвечал на данный вопрос. Я не пробовал, но одни люди говорят, что у них работает, а другие - нет. Наверно, это зависит от самого адаптера.

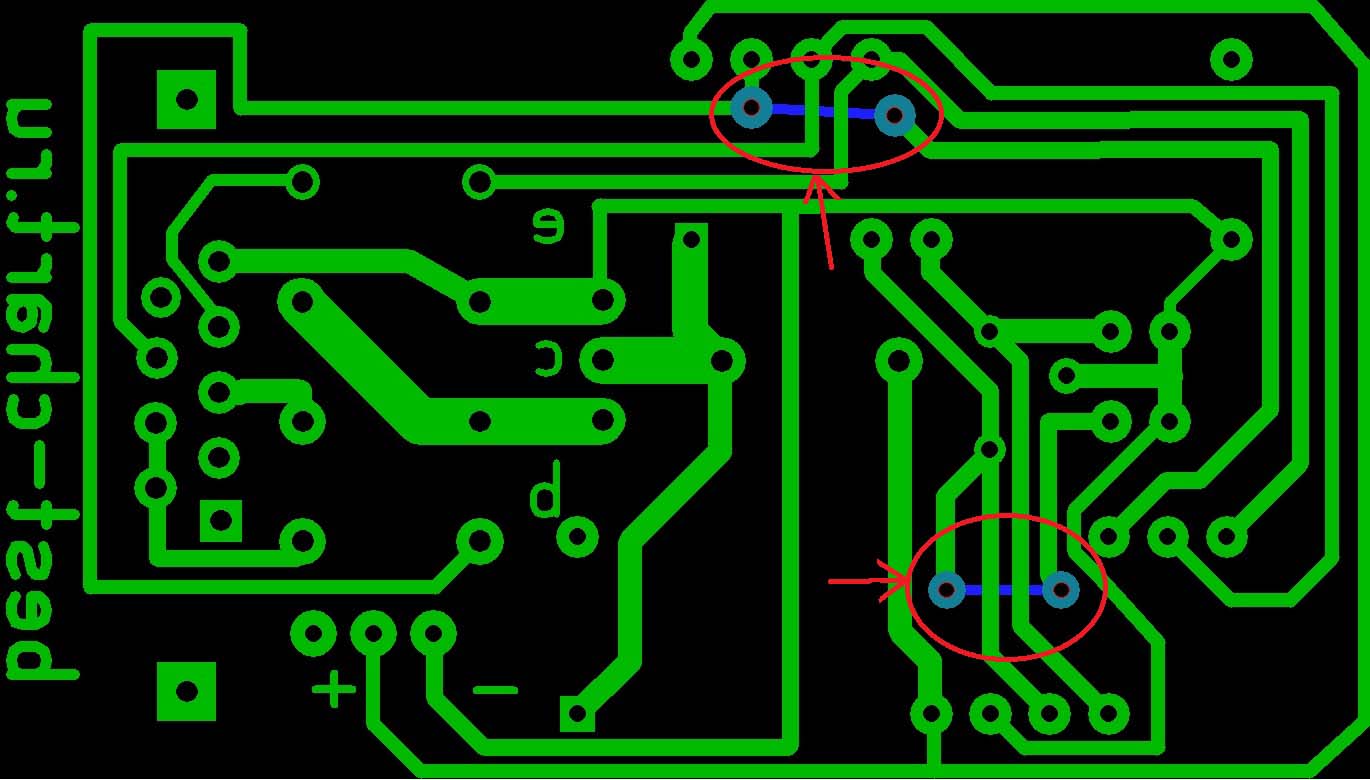

Пробачтае я хотів запитати на схемі в форматі *.lay червоні точки з синіми доріжками це перемички? їх потрібно спаювати ?
Да, это перемычки. Их необходимо спаять на обратной стороне платы.
Спасиба вам
Подскажите пожалуйста. Обязательно ли наличие внешнего кварца в этой схеме или МК может прошиться и без него? у меня Atmega 8A-PU.Схему собрал, запитал от блока питания на 4.5 В. Тест, калибровку прошел, дальше при попытках считать-записать выдает ошибку 24.
Обязательно. А в чем проблема собственно? Кварц можно любой поставить из диапазона 4 - 10Mhz.
Спасибо за ответ, попробую с кварцем, ибо уже по всякому пробовал..просто находил в интернете схемы, аналогичные этой, только без кварца, авторы писали что МК может на своей внутренней RC цепочки прошиться
