Pony Prog программатор своими руками
Одним из распространенных программаторов является программатор Pony Prog. Вариаций программатора Pony Prog очень много, одну из них (самую облегченную по компонентам, но не по возможностям) предлагаю Вам я.
При помощи данного программатора Pony Prog можно (не используя переходников) запрограммировать в 20ти пиновой панельке микропроцессоры: ATtiny2313, AT89C2051, и 28ми пиновой панельке - микропроцессоры: ATMega8, ATMega48, ATMega88, ATMega168. А если использовать переходники, то список возможных запрограммированных микроконтроллеров можно считать бесконечным. 🙂
Прежде всего, данный программатор Pony Prog предназначен для программирования самых популярных для отечественного радиолюбителя микроконтроллеров ATtiny2313 и ATMega8.
Привожу принципиальную схему программатора Pony Prog.
Теперь немного подробней об возможных изменениях в схеме в качестве использования аналогов радиодеталей:
- резисторы на 4.7kOm можно заменить на меньшие по сопротивлению (до 2kOm);
- конденсаторы любые от 20 до 40pF, но лучше склоняться к нижнему пределу;
- кварцевый резонатор от 4 до 10Mhz, иногда можно и более (при сборе программатора Pony Prog под определенный микроконтроллер посмотрите его рабочую частоту в datasheet). Чем больше частота кварца, тем микроконтроллер шьется быстрее;
- транзистор можно брать любой (n-p-n) маломощный, например, КТ315, KT3102, ВС817, BC337, BC847, ВС547, 2T312, C945 и т.д.
Кстати, печатную плату для программатора Pony Prog я делал под транзистор КТ315. Печатную плату программатора Pony Prog в формате *.lay можно скачать ЗДЕСЬ (20KB). Для изготовления печатной платы использовался односторонний текстолит размерами 58х33мм.
Питается данный программатор Pony Prog от 5v. В качестве блока питания я использую зарядное устройство от телефона Samsung. Если не уверены в качестве своего блока питания, можно стабилизировать напряжение КРЕНкой или стабилизатором 78L05.
Программатор Pony Prog управляется программой PonyProg2000. Все достаточно легко, главное правильно выставлять фузы. Скачать бесплатно последнюю версию программы PonyProg2000 v2.07c можно ЗДЕСЬ (545KB).
подскажите пожалуйста, есть схема готовая с установленной Atmega8 в корп.tqfp32 и кварцем 16 Mh, можно ли использовать данный программатор.
P.S. Не судите строго, я только учусь .
Gesha, сказать сложно, не видя схемы. Можете на свой риск "подпаяться", проверить на чтение, а потом программировать. Но кварца 16 Mhz многовато будет для программирования.
Спасибо за ответ, на выходных попробую, я понял при программировании заменю кварц на 10 Mhz, еще раз спасибо .
здравствуйте. а PonyProg2000 v2.07 только под xp? как её с 7 кой подружить?
igiq, для win7 я использую PonyProg2000 v2.06f beta.
спасибо!

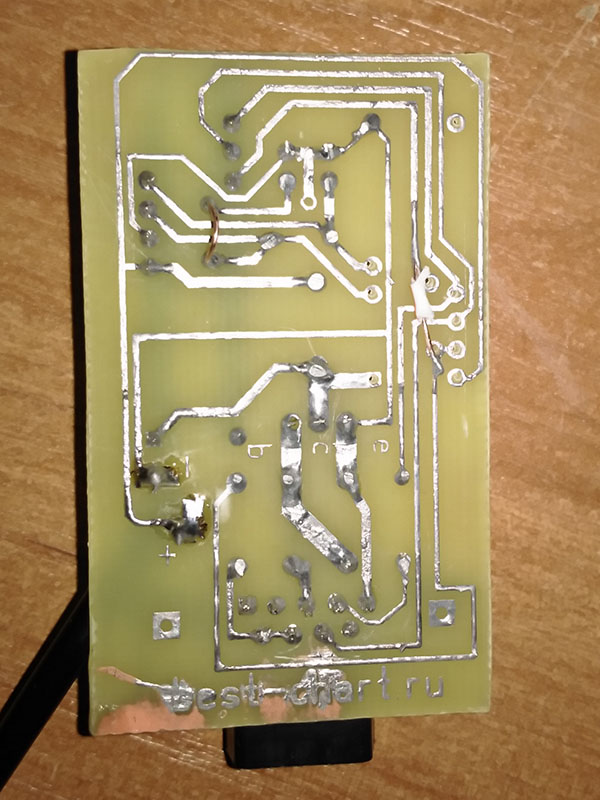

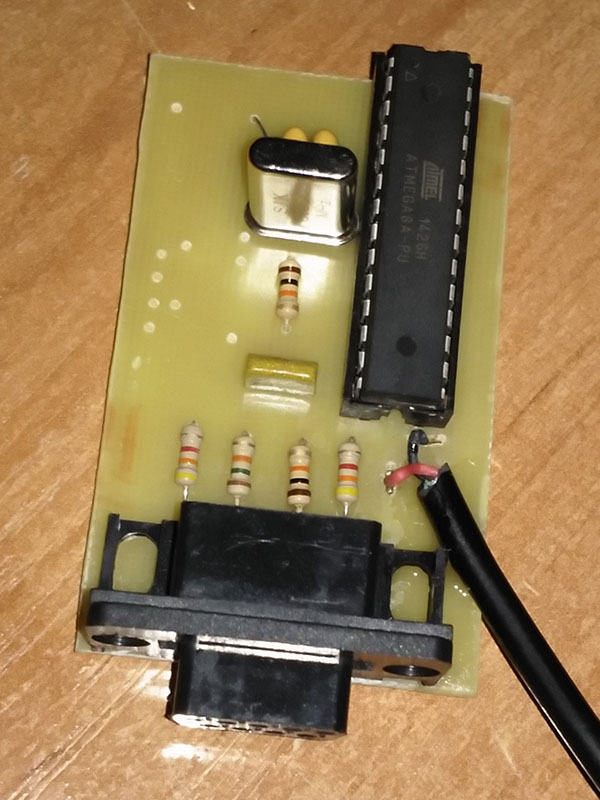

Привет, что то не хочет никак запускаться...все перепробовал ...выкладываю фото печаток может что найдете не то....
питание с usb..мерял 5.11В ...перед этим пробовал с зарядного устройтсва (4.99В) ... транзистор кт315Г...проверял цоколевку ..все правильно...
Прога 2.06F Beta .. ком порт рабочий...в диспетчере устройств есть...пишет работает нормально....да и немного раньше через этот порт программировал ПЛК ....так что работает ...

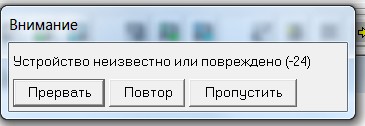

Калибровка проходит удачно...тест удачно...но как пытаюсь прочитать ..пишет 24ую ошибку...
Единственное что осталось ...поменять микроконтроллер (стоит атмега 8) ....но у меня под рукой нет другого котроллера...
Оказалось что это все таки микроконтроллер, сегодня купил новый...поменял...все заработало. Ура ! DRNK
morrice, у Вас МК на фото вставлен неправильно. Возможно в этом была вся проблема?
черт...если честно может и так...но я его вроде вставлял не один раз...может во время фото он был так неправильно вставлен только...
Доброго время суток!!! У меня только один вопрос. Этот программатор может считывать и программировать или только что-то одно например программировать!!!
Fhantom, и то, и другое.
Спасибо будем дерзать!!! Позже вышлю фото моего варианта прог-ра.
Вот и Аватарку слепил!!! Теперь есть лицо!!!

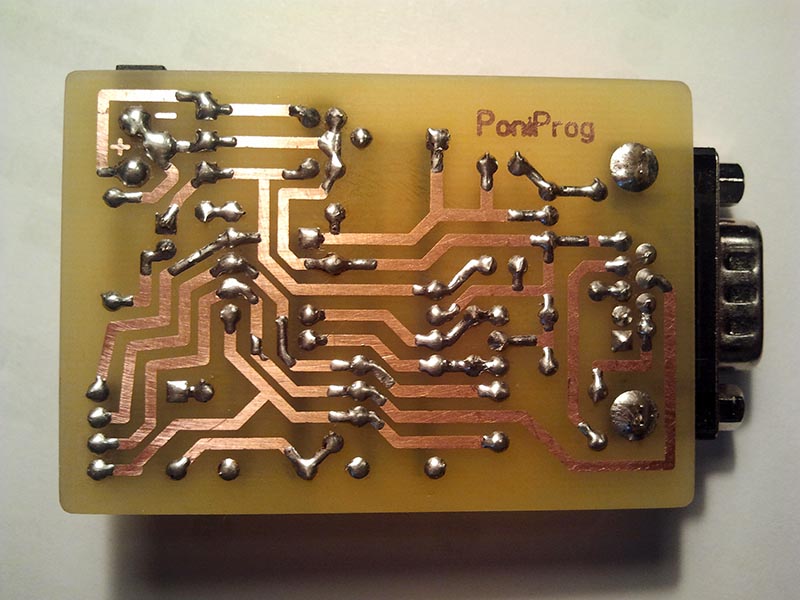

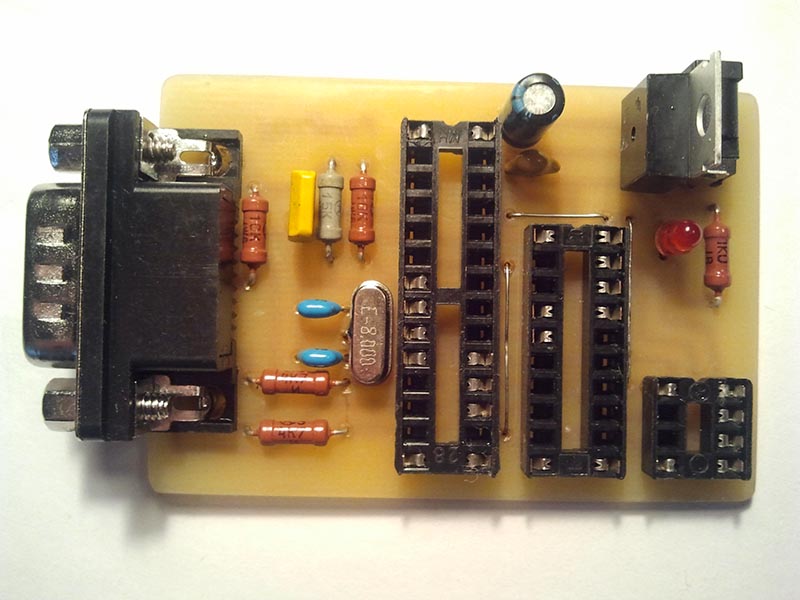

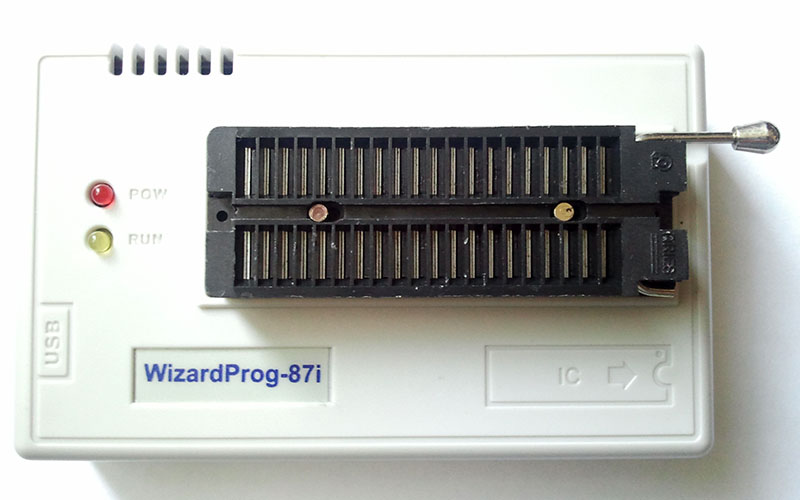

Всем привет!!! Скинул фотку прог-ра, каким пользуюсь повседневно!!!
Регулярные обновления и полная руссификация!!!
Пока сделаю перерыв... Уезжаю на дачу... Грибы... Рыбалка... Гонки на Авто по пересечённой местности... Шашлык и всё такое!!!
Fhantom, кто занимается разработкой схем на МК и их программированием, выбирает удобные для себя МК. Обычно это небольшое количество разновидностей МК одного производителя (1-2, максимум 5). Для их программирования достаточно самодельных программаторов, которые ничем не уступают заводским. А обновление софта, как и русификация - хорошая штука, но далеко не обязательная, если софт работает без сбоев.
По своей природе я -радиолюбитель со стажем и ничто новое мне не чуждо. Всегда стараюсь идти в ногу со временем. Год назад увлёкся программированием. А особенно люблю конструировать и собирать измерительные приборы с нуля.
Всем привет!!! Телеграфирую с дачи!!! Картошку выкопали... Урожай собрали... Виноградное вино поставили... Землю привели в божеский вид... Скоро закрытие сезона... YH YH YH
На днях немного полетал!!!
Чегото видео не прошло...
Fhantom, в комментариях придерживайтесь тематики обсуждаемого поста. Чтобы прикрепить видео, его лучше выложить на youtube, а затем вставить в комментарии код, который там дается для размещения на сайтах.
А можно подключить прог. к VGA порту, у меня ток он на ноуте и USB.
qazwsxedc, нет. Используйте адаптер USB -> RS232. C ним отлично работает данный программатор.
Спасиба, а то я уже расстроился.

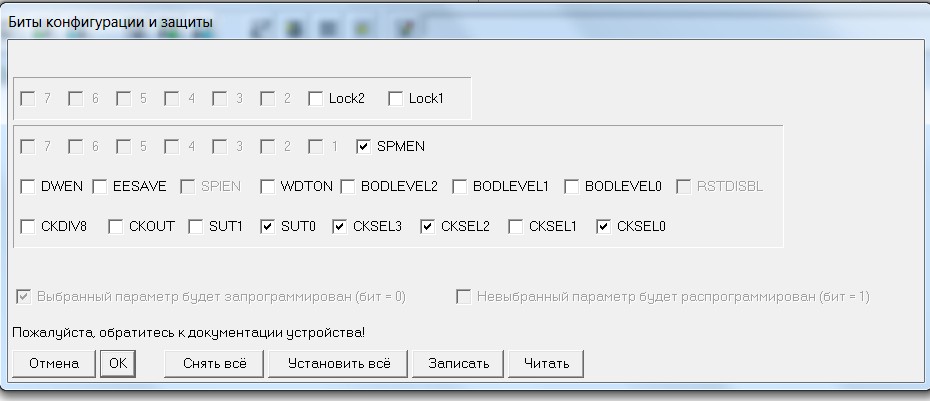

уважаемый admin Спасибо за программатор.вроде всё заработало, Прошил свой первый контроллер ATTiny 2313A-su в SOIC корпусе, но вот беда проверить не могу, что там записалось, мне интересно как записались, фьюзы. Дело в том ,что это первый раз, через программу Pony Prog, включил кнопку Записать устройство, с уже выставленными фьюзами, и загруженной в неё прошивкой. Прошилось всё без ошибок, о чём известила программа.А вот прочитать, уже не могу, что там записалось.Ошибка 24. Ставил другой микроконтроллер (ATMega8A-PU) с него читает и фьюзы и сам контроллер.Контроллеры новые. фьюзы выставлял по картинке
