Pony Prog программатор своими руками

Программатор Pony Prog (схема, печатная плата, программа).

Одним из распространенных программаторов является программатор Pony Prog. Вариаций программатора Pony Prog очень много, одну из них (самую облегченную по компонентам, но не по возможностям) предлагаю Вам я.

При помощи данного программатора Pony Prog можно (не используя переходников) запрограммировать в 20ти пиновой панельке микропроцессоры: ATtiny2313, AT89C2051, и 28ми пиновой панельке - микропроцессоры: ATMega8, ATMega48, ATMega88, ATMega168. А если использовать переходники, то список возможных запрограммированных микроконтроллеров можно считать бесконечным. 🙂

Прежде всего, данный программатор Pony Prog предназначен для программирования самых популярных для отечественного радиолюбителя микроконтроллеров ATtiny2313 и ATMega8.

Привожу принципиальную схему программатора Pony Prog.

Принципиальная схема программатора Pony Prog (COM порт)

Теперь немного подробней об возможных изменениях в схеме в качестве использования аналогов радиодеталей:

- резисторы на 4.7kOm можно заменить на меньшие по сопротивлению (до 2kOm);

- конденсаторы любые от 20 до 40pF, но лучше склоняться к нижнему пределу;

- кварцевый резонатор от 4 до 10Mhz, иногда можно и более (при сборе программатора Pony Prog под определенный микроконтроллер посмотрите его рабочую частоту в datasheet). Чем больше частота кварца, тем микроконтроллер шьется быстрее;

- транзистор можно брать любой (n-p-n) маломощный, например, КТ315, KT3102, ВС817, BC337, BC847, ВС547, 2T312, C945 и т.д.

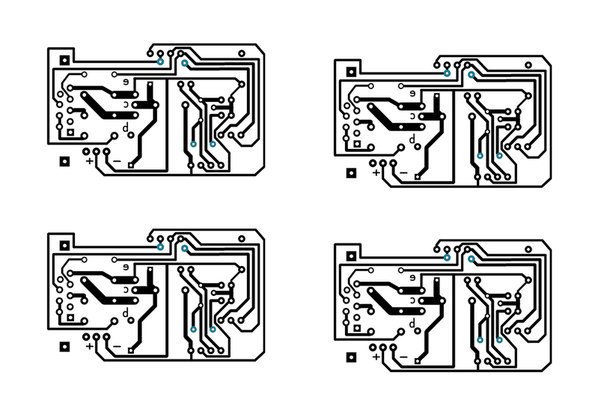

Разводка печатной платы программатора Pony Prog в формате *.lay

Кстати, печатную плату для программатора Pony Prog я делал под транзистор КТ315. Печатную плату программатора Pony Prog в формате *.lay можно скачать ЗДЕСЬ (20KB). Для изготовления печатной платы использовался односторонний текстолит размерами 58х33мм.

Внешний вид программатора Pony Prog (печатная плата).

Питается данный программатор Pony Prog от 5v. В качестве блока питания я использую зарядное устройство от телефона Samsung. Если не уверены в качестве своего блока питания, можно стабилизировать напряжение КРЕНкой или стабилизатором 78L05.

Программатор Pony Prog управляется программой PonyProg2000. Все достаточно легко, главное правильно выставлять фузы. Скачать бесплатно последнюю версию программы PonyProg2000 v2.07c можно ЗДЕСЬ (545KB).

Поділитись:
Сторінки коментарів:
admin , сказав 17.12.2012 о 00:04:

sergey5, судя по datasheet на ATMega16 - можно.

sergey5 , сказав 17.12.2012 о 21:27:



Спасибо за ответ.

satel , сказав 18.12.2012 о 06:29:

День добрый!Можно ли этим программатором прочитать и прошить Atmel AT25320 ?

admin , сказав 19.12.2012 о 02:29:

satel, при беглом осмотре datasheet не нашел конкретной информации по AT25320. Посмотрите сами более внимательно, должно быть аналогичное описание, как я находил для sergey5. Глядя на него можно судить о возможности программирования.

sergey5 , сказав 07.01.2013 о 00:13:

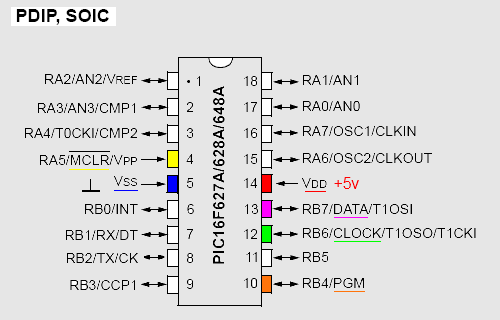

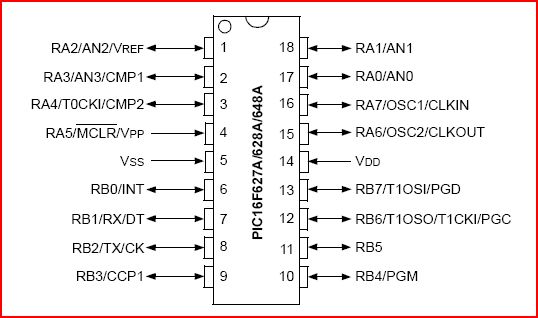

Не откажите в помощи, хочу прошить Pic 16F628A  но название ног в даташите не такие. Куда подключать совсем не пойму и как узнать есть кварц в этом контролере?

Добавленно позже (в 00:19 07.01.2013):

admin , сказав 07.01.2013 о 01:28:

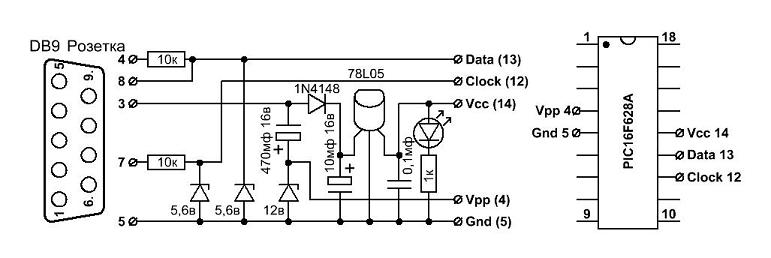

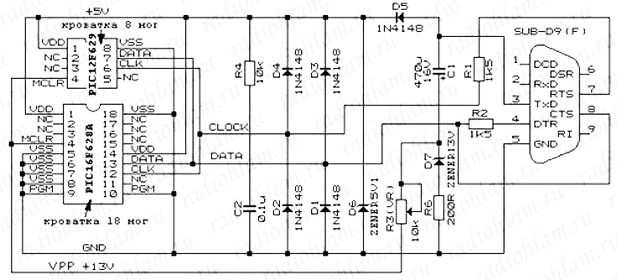

sergey5, по запросу в поисковике "Pic16F628A" мне сразу выдало море схем. Они элементарны. Если их не собирать, то можно хоть посмотреть, куда к микроконтроллеру подключаются выводы программатора.

alexei046 , сказав 21.01.2013 о 12:36:

Ребята а скажите будет Пони прог этот шить st 95160 ???

Добавленно позже (в 12:37 21.01.2013):

просто нужно с srs airbag слить дамп и залить чисщиный купил программатор EXTRA-PIC но мне сказали шить 95ю версию не будет вот и ищю прогроматор чтоб прошить

admin , сказав 22.01.2013 о 15:00:

alexei046, а что говорит datasheet?

alexei046 , сказав 28.01.2013 о 15:41:

читал этим поником  eeprom st95160 читает без проблем !!! спасибо за схемку  только есть попрос   остались не нужными выхода ixtal 1 и ixtal 2   для чего они ???

Добавленно позже (в 15:44 28.01.2013):

только пришлось три ноги на st 95160 замкнуть между собои  3.7.8 и все началось считывание  шить не пробовал пока   дамп еще не подправил

Добавленно позже (в 15:50 28.01.2013):

да и еще  резсторов на 4.7 не было поставил 4.3 и кандеры  по 47пф поставил

admin , сказав 28.01.2013 о 16:03:

XTAL подключается к МК, которые нуждаются в кварце для прошивки. Программатор универсальный как по МК, с которыми он работает, так и по деталям, из которого он состоит.

alexei046 , сказав 28.01.2013 о 16:48:

теперь понятно   автору респект !!!

Добавленно позже (в 16:54 28.01.2013):

да подскажите ком разьем отчего брали со старых материнок там папы

admin , сказав 28.01.2013 о 18:18:

Приобретал на Радиорынке. Но такой можно выпаять из старых внешних  модемов, бесперебойников и т.д.

alexei046 , сказав 28.01.2013 о 18:59:

И ПОСЛЕДНИЙ ВОПРОС  В ЧЕМ РАЗНИЦА МЕЖДУ ЭТОЙ СХЕМОЙ И СХЕМОЙ НА ТРЕХ ТРАНЗИСТОРАХ  НУ КРЕНКА СТАБИЛИЗАТОР Я ВИЖУ  А ВОТ ВСЕ ТАКИ КАКАЯ СХЕМКА БОЛЕЕ СТАБИЛЬНА ВРОДЕ ЭТА ЧИТАЕТ ВСЕ ХОРОШО ТАК КАКОЙ СМЫСОЛ ДЕЛАТЬ СХЕМКУ НА ТРЕХ ТРАНЗИСТОРАХ ???

admin , сказав 28.01.2013 о 21:12:

Как по мне, так чем проще, тем лучше. Транзисторы просто усиливают сигнал. Если их нет и сигнал с порта достаточный, то они не нужны.

alexei046 , сказав 30.01.2013 о 09:51:

кстати прикол  удлинил провода  для подпайки eeproma  к плате на 30 см читать стал каждый раз  по разному короче перестал правильно читать  обратно подпаял проводами на 3см читает правильно даже пробовал шить  все нормально

Добавленно позже (в 09:52 30.01.2013):

значит скорей всего внутрисхемно считывать не будет

admin , сказав 30.01.2013 о 10:48:

Для этих целей лучше использовать программатор на транзисторах.

alexei046 , сказав 30.01.2013 о 11:11:

может подкините схемку  более менее оптимального ???

alexei046 , сказав 31.01.2013 о 06:29:

все спасибо  все прошил этим поником  !!! всем спасибо

alexei046 , сказав 02.02.2013 о 17:07:

ребята а может покумекаем  как можно эту схемку дороботать  усилить сигнал  чтобы шить внутрисхемно  !!! у кого какие мысли ???

sedjay , сказав 26.02.2013 о 23:43:

Здравствуйте! ни как не могу понять что за перемычки и что с ними делать? объясните пожалуйста. =0

admin , сказав 27.02.2013 о 00:56:

О каких перемычках Вы сейчас говорите? В схеме никаких перемычек нет, а те, которые на плате, сделанные согласно схемы.

sedjay , сказав 27.02.2013 о 10:02:

Ну в разводке в lay другим цветом выделено две дорожки. Не пойму нужно ли их переносить на схему?проще говоря,правильная ли схема?можно печатать.

admin , сказав 27.02.2013 о 13:14:

Печатать можно. Схема рабочая, а разводка проверена.

Красным обозначены перемычки. Соедините проводами точки с обеих сторон перемычек с обратной стороны печатной платы. У меня эти перемычки находятся под панелями, предназначенными для установки микроконтроллеров. Их установка обязательна.

sedjay , сказав 27.02.2013 о 16:46:

Спасибо. теперь разобрался. буду собирать.

aivs , сказав 06.03.2013 о 12:18:

Спасибо за программатор, работает отлично, но меня напрягает питание от USB, т.е. то что нужно использовать два разъема компьютера.
Неужели нельзя запитать этот программатор от самого COM порта?
Я раньше делал ик приемник LIRC на COM порт и там он брал питание от 7(+9) и 5(GND)  ножки компорта, через тот же стабилизатор 7805 можно из 9В сделать 5В.
Я подключил 7805 в место где на плату питание подается, и запитал стабилизатор от 5 и 7 ножки ком порта, но почему то не заработало, выходное напряжение составило 0,5В , а не 5В как я ожидал.
Я не силен в электронике, но старательно учусь, подскажите как отказаться от питания по USB и запитаться от COM порта!
