Pony Prog программатор своими руками

Программатор Pony Prog (схема, печатная плата, программа).

Одним из распространенных программаторов является программатор Pony Prog. Вариаций программатора Pony Prog очень много, одну из них (самую облегченную по компонентам, но не по возможностям) предлагаю Вам я.

При помощи данного программатора Pony Prog можно (не используя переходников) запрограммировать в 20ти пиновой панельке микропроцессоры: ATtiny2313, AT89C2051, и 28ми пиновой панельке - микропроцессоры: ATMega8, ATMega48, ATMega88, ATMega168. А если использовать переходники, то список возможных запрограммированных микроконтроллеров можно считать бесконечным. 🙂

Прежде всего, данный программатор Pony Prog предназначен для программирования самых популярных для отечественного радиолюбителя микроконтроллеров ATtiny2313 и ATMega8.

Привожу принципиальную схему программатора Pony Prog.

Принципиальная схема программатора Pony Prog (COM порт)

Теперь немного подробней об возможных изменениях в схеме в качестве использования аналогов радиодеталей:

- резисторы на 4.7kOm можно заменить на меньшие по сопротивлению (до 2kOm);

- конденсаторы любые от 20 до 40pF, но лучше склоняться к нижнему пределу;

- кварцевый резонатор от 4 до 10Mhz, иногда можно и более (при сборе программатора Pony Prog под определенный микроконтроллер посмотрите его рабочую частоту в datasheet). Чем больше частота кварца, тем микроконтроллер шьется быстрее;

- транзистор можно брать любой (n-p-n) маломощный, например, КТ315, KT3102, ВС817, BC337, BC847, ВС547, 2T312, C945 и т.д.

Разводка печатной платы программатора Pony Prog в формате *.lay

Кстати, печатную плату для программатора Pony Prog я делал под транзистор КТ315. Печатную плату программатора Pony Prog в формате *.lay можно скачать ЗДЕСЬ (20KB). Для изготовления печатной платы использовался односторонний текстолит размерами 58х33мм.

Внешний вид программатора Pony Prog (печатная плата).

Питается данный программатор Pony Prog от 5v. В качестве блока питания я использую зарядное устройство от телефона Samsung. Если не уверены в качестве своего блока питания, можно стабилизировать напряжение КРЕНкой или стабилизатором 78L05.

Программатор Pony Prog управляется программой PonyProg2000. Все достаточно легко, главное правильно выставлять фузы. Скачать бесплатно последнюю версию программы PonyProg2000 v2.07c можно ЗДЕСЬ (545KB).

Поділитись:
Сторінки коментарів:
atlex92 , сказав 24.10.2013 о 16:37:

Большое  спасибо, поставил кварц и кондёры, все сразу заработало на ура YH

oleg-969 , сказав 29.10.2013 о 23:04:

Здрвствуйте. Подскажите в чем я ошибся. Спаял я этот прогроматор, но про проверке  в программе на порты выдает ошибку. Калибровку проходит нормально, сильно не пинайте так как учусь.

Добавленно позже (в 23:07 29.10.2013):

питание  4.9 v  700mA



admin , сказав 30.10.2013 о 00:16:

Питание нормальное. Проверьте включены ли порты в BIOS.

oleg-969 , сказав 30.10.2013 о 17:26:

Здраствуйте включил поры , помагло.Спасибо. Но у  меня другая проблема  тестируется под паралельным портом с параметрами DT-006 API B DT-006 I/O  почему так?

oleg-969 , сказав 30.10.2013 о 23:49:

Проверил без прогроматора так же тестируется, буду искать в чем причина


oleg-969 , сказав 31.10.2013 о 11:37:

Здраствуйте все разобрался не правильно припоял разем к плате

admin , сказав 31.10.2013 о 13:47:

Рад, что все разрешилось. Будьте внимательней.

oleg-969 , сказав 02.11.2013 о 00:18:

Здраствуйте не подскажите если вам не сложно. При чтение мк 95160 в таблице стоят одни нули. Такова не бывает . Может в программе выставить что небудь надо. Чип считывал под 25160, а они вобще одинаковые. Что делать и как быть, за рание спасибо.

Добавленно позже (в 00:24 02.11.2013):

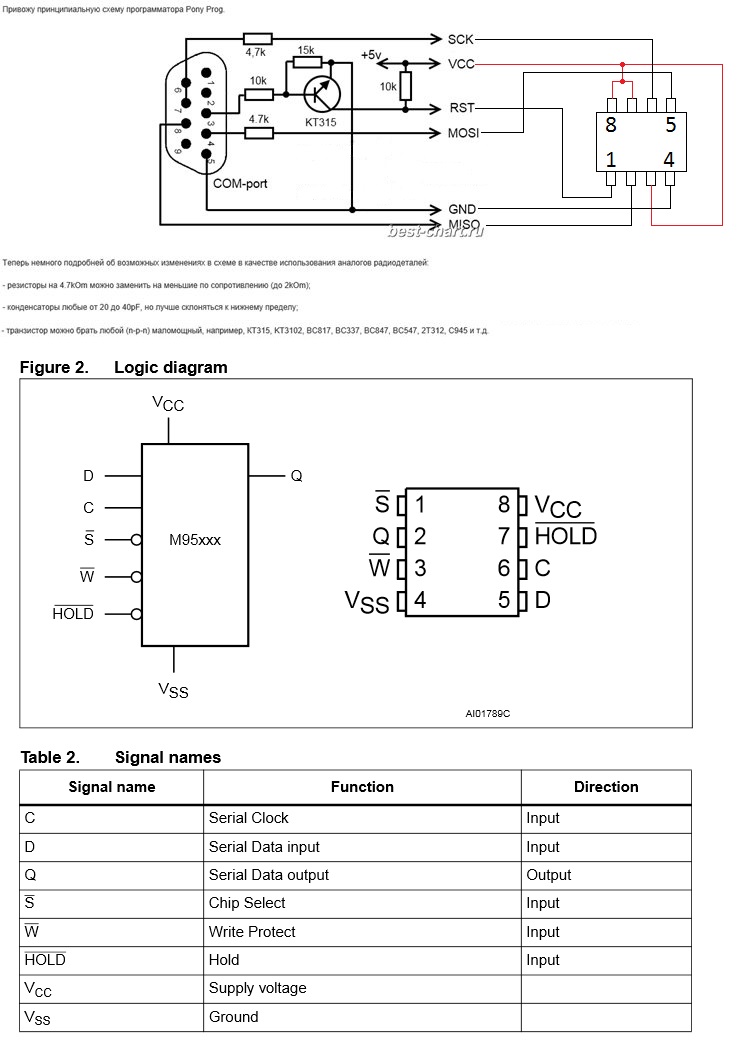

еще подключал вот так

admin , сказав 02.11.2013 о 12:56:

oleg-969, с 95160 никогда не работал, так что практических советов дать не могу. Что касается теории, то проверьте правильность сборки программатора (часто допускают такую ошибку, что 6 и 7 пины порта не спаивают и т.д.). Также обратил внимание на схему подключения МК к программатору. MISO, MOSI и Clock - нормально, а вот 3ю и 7ю ногу соединять с питанием, думаю, незачем. Попробуйте без них.

oleg-969 , сказав 02.11.2013 о 16:52:

Спасибо за помощь буду пробывать.

ro25man , сказав 20.03.2014 о 10:35:

Здравствуйте. Буду собирать свою первую конструкцию на МК. Вопрос глупый, но всё же. В моём ПК com-порт папа. Значит на программатор поставить разъём мама и можно подключить устройство к ПК без всяких удлинителей?

Добавленно позже (в 10:58 20.03.2014):

И ещё вопрос: какая мощность резисторов? 0,125 Вт хватит или побольше взять?

admin , сказав 20.03.2014 о 11:23:

На программаторе COM порт "мама". 0,125 Вт - вполне хватит.

ro25man , сказав 02.04.2014 о 18:02:

Здравствуйте. Из-за чего может появиться ошибка device missing or unknown device (-24) ? Повреждён МК?
Почему на схеме lay на питании 3 контакта?
На com-порте 2 и 9 ноги можно не припаивать же? От них дорожки не идут

admin , сказав 05.04.2014 о 16:30:

1, 2 и 9 пины свободны. В схеме одна деталь которая может быть неисправна - транзистор. Проверьте его или плату на перетравы, КЗ. 3 контакта на питании - из-за специфики гнезда для него.

ro25man , сказав 05.04.2014 о 18:37:

Транзистор новый. Оказывается, что мой блок питания вместо 4.5 почему-то даёт мне 6.3. Получается, спалил МК, который требует не более 5.5 В. Стабилизирую напряжение на 5 В, заменю МК. Надеюсь, заработает

SanSanich , сказав 13.06.2014 о 00:17:

Очень нужно собрать такой программатор. Прочитал все коменти к статье,но електроникой никогда особо не занимался,поэтому возникли простые вопросы: а куда собственно подключить чип для прошивки? На нем 4 контакта : GND,CLK,DATE,VCC. Это чип от картриджа к принтеру.

Добавленно позже (в 00:27 13.06.2014):

чип типа 24С04

admin , сказав 13.06.2014 о 11:10:

VCC = +5v, GND = GND, CLK = SCK, DATА = MOSI+MISO.

6441bm3 , сказав 25.06.2014 о 09:38:

Подскажите перчатка пользователя -igRoman- рабочая?

evgeny , сказав 17.12.2014 о 18:24:

Скажите а через программу IC-Prog этот программатор будет работать или только через Pony Prog? спасибо

admin , сказав 17.12.2014 о 20:02:

evgeny, не пробовал, но, думаю, должен работать.

dimazh , сказав 17.01.2015 о 18:47:

где на печатной плате SCK для ATmega8??

admin , сказав 19.01.2015 о 19:48:

dimazh, можно проследить от 6 и 7 ног (спаяные вместе) COM порта. Учитывайте, что под планкой находится перемычка (на разводке она красного цвета).

dimazh , сказав 20.01.2015 о 17:32:

спс я уже разобрался, и часы собрал,все норм, немног отстают


tapac13 , сказав 29.01.2015 о 00:13:

Здравствуйте! Я начинающий у меня вопрос; какой максимальной длины можно применить кабель для соединения с COM-портом? Кварц только для прошивки при установке фьюзов его не учитывать? Заранее благодарю за ответ.

admin , сказав 29.01.2015 о 16:27:

tapac13, максимальная рекомендуемая длина кабеля - 20 см. Были случаи, что программатор работал на метровом удлинители, а были и такие, когда даже на 20 см - отказывался. Без удлинителей работает без перебоев. Кварц нужен в любом случае. Т.к. подойдет от 4 до 10Mhz, то найти его не так сложно даже в нерабочих домашний устройствах.
