Самодельный Осциллограф micro на микроконтроллере PIC 18 F452 и дисплее от NOKIA 3310
Данному самодельному осциллографу далеко до современных моделей, но все-таки он может многое. Вдобавок, он выполнен из доступных и недорогих деталей, имеет неплохие характеристики, удобное управление и минимальные размеры. Скажу сразу, что он рассчитан на звуковую частоту.
Осциллограф micro выполнен на микроконтроллере PIC18F452, а в качестве графического индикатора используется дисплей от мобильного телефона NOKIA 3310. Для того чтобы придать полной портативности осциллографу, он питается от стандартного аккумулятора на 3,7 вольта, через преобразователь на 5 вольт, который выполнен на микросхеме MC34063. Заряжается Осциллограф micro от 5 вольт через гнездо miniUSB. Также он может работать от внешнего питания в 5 вольт (USB).
Основная идея (и схема) была взята с филиппинского форума electronicslab. Прошивку на микроконтроллер PIC18F452 и проект в Proteus любезно предоставил пользователь ZuBor с русского форума vrtp. Данный архив можно скачать ЗДЕСЬ. Консультируясь, дополняя и применяя различные приемы, я получил конечный результат. Кстати, в процессе обсуждения был подмечен интересный факт, что дисплеи от NOKIA 3310 подходят не все, даже те, где есть NOKIA и полумесяц. Для данного осциллографа нужен исключительно оригинальный дисплей.
Печатная плата осциллографа разводилась специально под имеющийся в наличии корпус от температурного монитора TempTale4, который имеет внешние габариты 50х90 мм. Аккумулятор взят от MP3 плеера, занимающий практически всю площадь под крышкой, но имеющий толщину всего 2 мм.
Ниже привожу принципиальную схему Осциллографа micro, в которую уже внесены все дополнения, поправки и изменения. Если рассматривать схему по блочно, то она состоит из основного процессора-микроконтроллера, графического индикатора, операционного усилителя, преобразователя напряжения с 3,7 до 5 вольт, и зарядного устройства аккумулятора на LM317. Разведена схема на одностороннем текстолите. Файл в формате *.lay можно скачать ЗДЕСЬ.
Привожу фотографии печатной платы с обеих сторон, чтобы можно было представить, как размещаются на ней детали. Кстати, вместо кнопок были использованы специфические датчики от трехдюймовых дисководов, которые отвечают за наличие дискеты в дисководе и отслеживают положение переключателя, запрещающего запись на нее.
Дисплей от NOKIA 3310 соединяется с печатной платой при помощи тонких многожильных мягких медных проводов. Их можно взять в шнурах, идущих от клавиатуры или мышки.
Щуп осциллографа сделан из стержня от шариковой ручки, в который впаяна игла от швейной машинки. Щуп при транспортировке осциллографа плотно закрывается пластиковым колпачком от медицинской иглы.
При проверке Осциллографа micro использовался набор программ WaveTool, который можно скачать ЗДЕСЬ.
Спосибо, буду пробывать .можно ли заменить экран на 2600?
Нет. С экранами лучше не экспериментировать. Устройство очень прихотливое в этом плане.

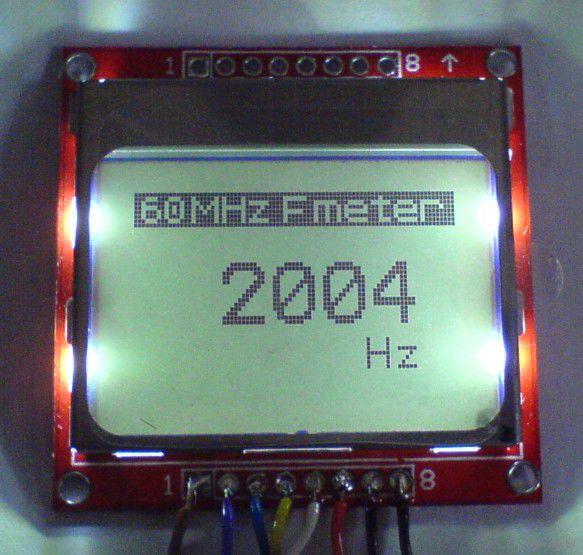

84х48 Модуль LCD Nokia 5110 (3310) белая подсветка,а такое китайское чюдо подойдет
Если вариантов других нет, то, думаю, попробовать можно.
А частоту осциллограф показывает у меня какую ему хочется и если им измерять, никогда не догадаешся какая из них правильная. Фотографии измерения частоты на сайте . Может у кого есть какие предложения по устранению этого недостатка?
Странно, у меня тоже есть разброс в показаниях, но не такой большой.
начал пробывать собрать осциллограф ,вопрос можно ли место smd перемычек поставить провод?
Да, конечно.
Подскажите это мс358?

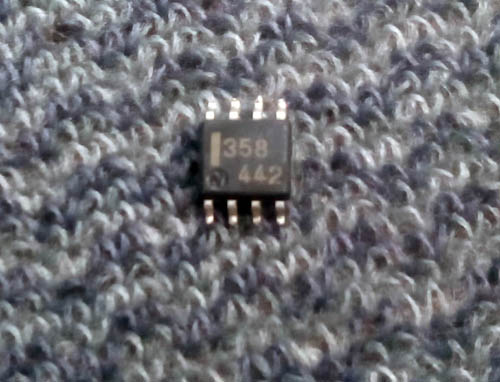

Блин фото не ставится ,на корпусе сверху 358 снизу442.как ещё опознать?
Ошибся ,это LM358 ?
Скорее всего да. Встречаются иногда такие усилители без буквенного обозначения.
Я к Вам опять с вопросом :-[ ,нет дросселя номиналом 39mkH.Может можно намотать самому,только как его измерять если кроме тестера нет нечего
6441bm3, мотайте и периодически проверяйте, чтобы на выходе преобразователя было 5 вольт. В Вашем случае, думаю, это лучший вариант. Проще всего будет отматывать от индуктивности бОльшего номинала.
можно ли место usb переделать под зарядку от телефона.

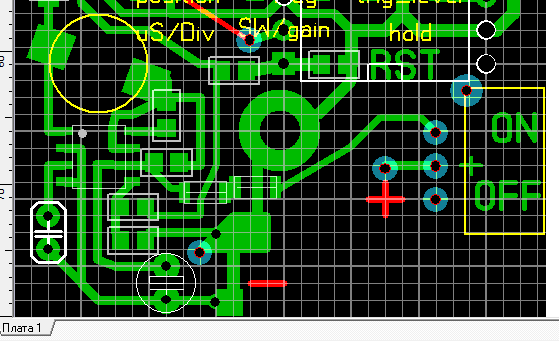

извините за мою тупость ,но не могу догнать как припоять гнездо зарядки на схеме понятно,а на плате нет.не могли б вы мне подсказать\плюсами-минусами\
я правильно понял?

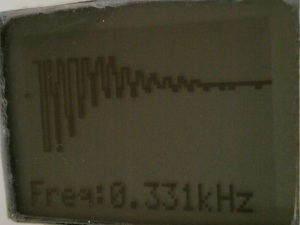

Обнаружил ещё один недостаток, который мы видим на фотографии. Это разряд конденсатора на обмотку трансформатора даёт затухающие колебания, но вид осциллограммы не соответствует действительности так как она обрезана сверху в области наибольшей амплитуды. Очень часто этот осциллограф показывает вместо синусоиды меандр.
6441bm3, если Вы планируете использовать другой способ зарядки аккумулятора, то Вам следует отталкиваться от следующего:
Vovani, это осциллограф, грубо говоря за $10, сделанный из подручных средств, чего Вы от него хотите? Чтоб он выполнял все функции такого, который стоит $300?
Насчет обрезки амплитуды, хочу сказать, что это может быть плохо настроен lm358 усилитель.
Конечно, так и будет, Вы разрешение экрана знаете? Это максимум, что можно выжать с него. Я считаю, что он и так справляется отлично с поставленными задачами. Чтобы разглядеть синусоиду, выбирайте другой масштаб отображения.
Спасибо за ответ. Я думал, что это только у меня так.
Спосибо разобрался
Дроссель выводной аксиальный ЕС38-390К 39 мкГн,такой пойдет? или надо на ферите
Он по мощности не подойдет. Нужен на феррите.
Спосибо
Есть дросель 3,3uH ,если его размотать и пощитать витки потом намотать в 12 раз больше то получается 39,6?
Все зависит от феррита, формы, провода, сечения, способа намотки и т.д. Сложно ответить на Ваш вопрос. Купите на радиорынке или закажите в Китае. Пока будете собирать схему, уже и посылка придет.
Проблема в следующем при установке любогодроселя/любого номинала/безбожно нагревается мс34063 буквально за пару сек.в чем может косяк?
Ищите КЗ, проверяйте разводку, если своя.
