Самодельный Осциллограф micro на микроконтроллере PIC 18 F452 и дисплее от NOKIA 3310

Самодельный Осциллограф micro на микроконтроллере PIC 18 F452 и дисплее от NOKIA 3310

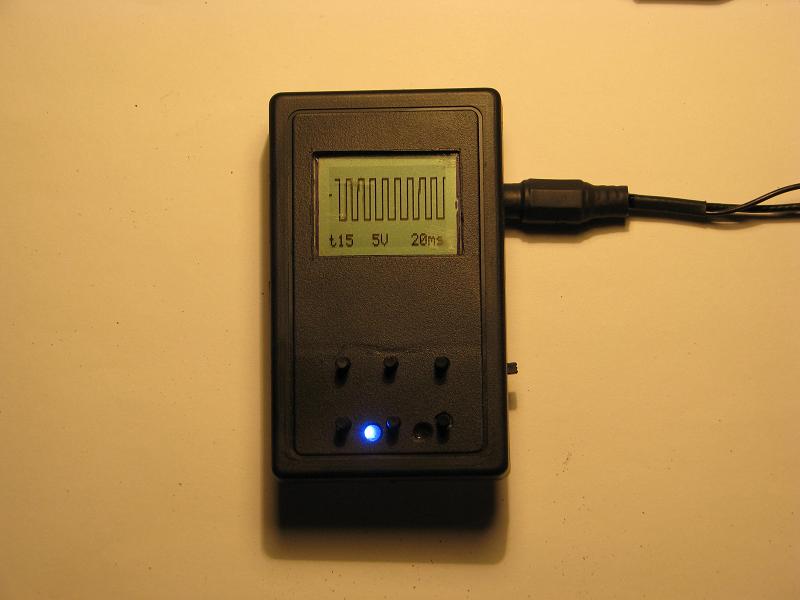

Данному самодельному осциллографу далеко до современных моделей, но все-таки он может многое. Вдобавок, он выполнен из доступных и недорогих деталей, имеет неплохие характеристики, удобное управление и минимальные размеры. Скажу сразу, что он рассчитан на звуковую частоту.

Осциллограф micro выполнен на микроконтроллере PIC18F452, а в качестве графического индикатора используется дисплей от мобильного телефона NOKIA 3310. Для того чтобы придать полной портативности осциллографу, он питается от стандартного аккумулятора на 3,7 вольта, через преобразователь на 5 вольт, который выполнен на микросхеме MC34063. Заряжается Осциллограф micro от 5 вольт через гнездо miniUSB. Также он может работать от внешнего питания в 5 вольт (USB).

Основная идея (и схема) была взята с филиппинского форума electronicslab. Прошивку на микроконтроллер PIC18F452 и проект в Proteus любезно предоставил пользователь ZuBor с русского форума vrtp. Данный архив можно скачать ЗДЕСЬ. Консультируясь, дополняя и применяя различные приемы, я получил конечный результат. Кстати, в процессе обсуждения был подмечен интересный факт, что дисплеи от NOKIA 3310 подходят не все, даже те, где есть NOKIA и полумесяц. Для данного осциллографа нужен исключительно оригинальный дисплей.

TempTale4

Печатная плата осциллографа разводилась специально под имеющийся в наличии корпус от температурного монитора TempTale4, который имеет внешние габариты 50х90 мм. Аккумулятор взят от MP3 плеера, занимающий практически всю площадь под крышкой, но имеющий толщину всего 2 мм.

Ниже привожу принципиальную схему Осциллографа micro, в которую уже внесены все дополнения, поправки и изменения. Если рассматривать схему по блочно, то она состоит из основного процессора-микроконтроллера, графического индикатора, операционного усилителя, преобразователя напряжения с 3,7 до 5 вольт, и зарядного устройства аккумулятора на LM317. Разведена схема на одностороннем текстолите. Файл в формате *.lay можно скачать ЗДЕСЬ.

Принципиальная схема самодельного осциллографа на на микроконтроллере PIC 18 F452 и дисплее от NOKIA 3310

Привожу фотографии печатной платы с обеих сторон, чтобы можно было представить, как размещаются на ней детали. Кстати, вместо кнопок были использованы специфические датчики от трехдюймовых дисководов, которые отвечают за наличие дискеты в дисководе и отслеживают положение переключателя, запрещающего запись на нее.

Печатная плата самодельного осциллографа сторона 1

Печатная плата самодельного осциллографа сторона 2

Дисплей от NOKIA 3310 соединяется с печатной платой при помощи тонких многожильных мягких медных проводов. Их можно взять в шнурах, идущих от клавиатуры или мышки.

Способ соединения дисплея от NOKIA 3310 с платой самодельного осциллографа на микроконтроллере PIC18F452

Щуп осциллографа сделан из стержня от шариковой ручки, в который впаяна игла от швейной машинки. Щуп при транспортировке осциллографа плотно закрывается пластиковым колпачком от медицинской иглы.

При проверке Осциллографа micro использовался набор программ WaveTool, который можно скачать ЗДЕСЬ.

Поділитись:
Сторінки коментарів:
6441bm3 , сказав 12.06.2014 о 20:42:

впоял место smd нагастую на проводки\не греется\ может мс глючная была ,тепер ставлю любой дроссель на выходе 5.03в. надо чтоб ровно 5 было?

admin , сказав 12.06.2014 о 23:01:

5.03в - вполне хороший показатель.

6441bm3 , сказав 16.06.2014 о 20:03:

собрал сей девайс при включении появляются точки похоже на надпись,но не разобрать и тишина\экран пустой\ может подскажите откуда начинать рыть?

admin , сказав 16.06.2014 о 23:39:

На одном из экранов у меня выводилось изображение через строчку, похоже на Ваше описание. Избавился от проблемы только заменой экрана. Также мне советовали попробовать заменить конденсаторы в обвязке на экране. Не пробовал, насколько действенно сказать не могу.

6441bm3 , сказав 17.06.2014 о 09:44:

А может быть прошивка стала криво?прошивал 3раза JDM програматором и разными рогами

admin , сказав 17.06.2014 о 10:33:

Ну такой вариант тоже не исключен. Я прошивал программатором Extra-PIC. Проблем не было.

6441bm3 , сказав 17.06.2014 о 20:27:

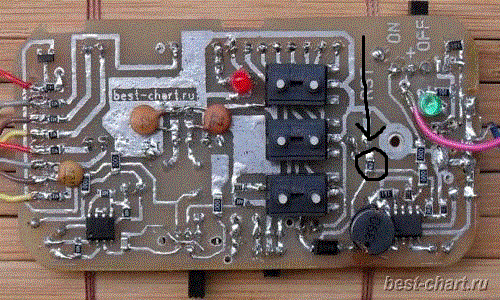

подскажите какой номинал\на плате 4к7,а на схеме первая нога мс свободная\

admin , сказав 17.06.2014 о 22:57:

Да, 4.7к. Это для возможности установки опциональной кнопки RESET. Можете его вообще не впаивать.

6441bm3 , сказав 07.07.2014 о 22:20:

щупы сюда припаивать?

admin , сказав 09.07.2014 о 14:41:

Если Вы заметили, то к статье прикреплена печатная плата в формате lay с некими доработками, корректировками. На ней указаны контакты VGND - это земля, а S - место припайки щупа.

6441bm3 , сказав 09.07.2014 о 20:06:

спасибо всё работает,осталось  запихать всё в корпус

Добавленно позже (в 20:09 09.07.2014):

почему иногда\на разной частоте\на экране показывает полупериод

admin , сказав 12.07.2014 о 18:49:

Полупериод может возникать в случае помех, если питание не от батарей. Также причиной могут быть длинные щупы, плохая экранизация сигнального кабеля.

6441bm3 , сказав 12.07.2014 о 19:48:

ещё обнаружил такую вещь,если питание на МК идёт ровно 5v то прибор не запускаетсяэкран мигает и потом тухнет а если подать 5,05-5,1 то работает на ура

Добавленно позже (в 21:33 12.07.2014):

подскажите можно ли прикрутить заводской щуп с делителем?например

Щуп к осциллографу 100MHz Tektronix HP\китай\



admin , сказав 12.07.2014 о 22:08:

если подать 5,05-5,1 то работает на ура

Не замечал этого, сказать ничего не могу.

Щуп можете "прикрутить", но смысл? Разве только ради удобства использования. По цене он выйдет как 50% самого осциллографа.

6441bm3 , сказав 12.07.2014 о 23:21:

Мне щуп понравился из за делителя

mity-spb , сказав 23.08.2014 о 21:14:

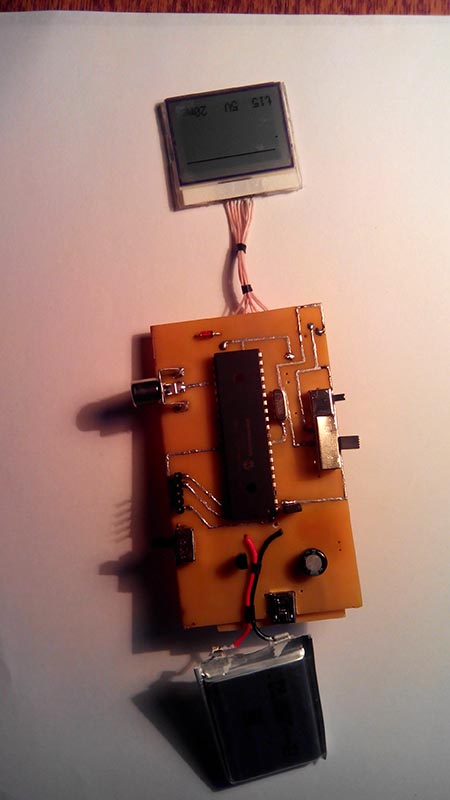

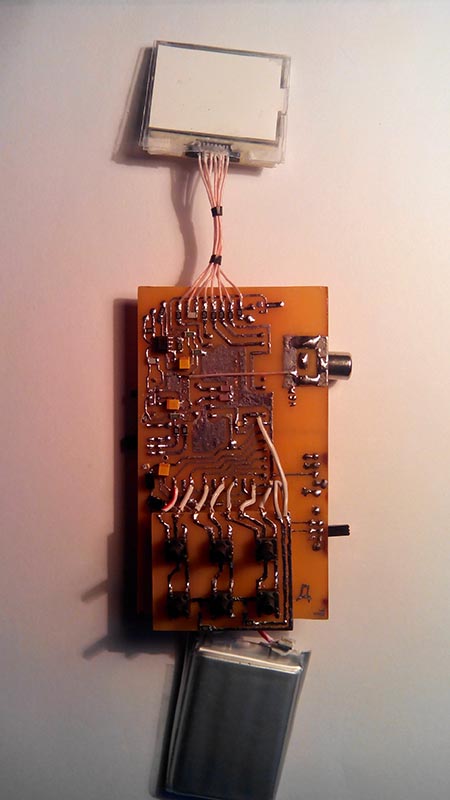

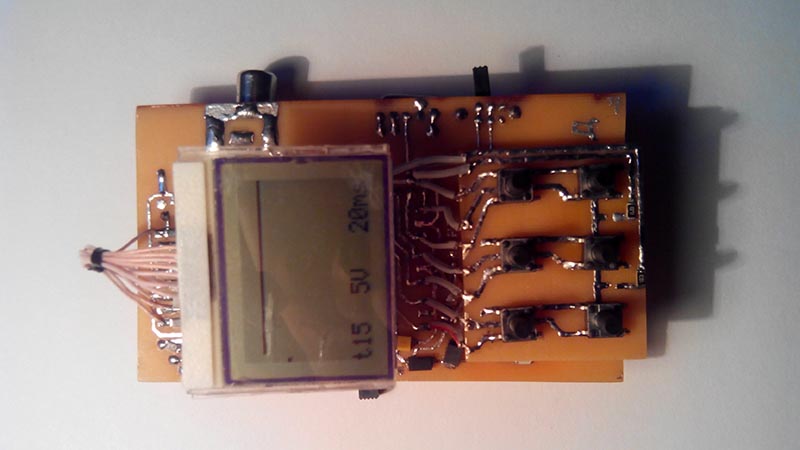

Добрый вечер! Admin! У вас первый раз, осцил понравился, собрал, работает. Пока не тестировал. И в корпус не загнал. Какие нибудь доработки были,будут, или намечается? Спрашиваю пока корпус пилить не начал. За ответ буду признателен. С уважением Александр .


admin , сказав 24.08.2014 о 03:57:

mity-spb, доработок этого осциллографа на данный момент нет, и в ближайшее время не предвидится. Смело собирайте корпус.

mity-spb , сказав 25.08.2014 о 03:12:

Спасибо за отклик. Очень признателен. Просто кто-то хотел с входным операционником поэксперементировать . Я то пока не поработаю с ним не дознаюсь. Ну ладно будем периодически просматривать. Огромное спасибо. С уважением Александр.

kolka-ya , сказав 11.09.2014 о 22:03:

Взял такую работу на диплом, а нет ли спецификации на осциллограф?

Добавленно позже (в 22:03 11.09.2014):

перечня элементов точнее

admin , сказав 11.09.2014 о 22:06:

Все элементы на схеме.

kolka-ya , сказав 11.09.2014 о 22:18:

Еще можно как то подробнее о прошивке рассказать, а то там несколько файлов, это все одна прошивка?

asd81 , сказав 03.01.2015 о 20:15:

приветствую. вопрос к автору. не могли бы вы справить прошивку под pic18f252?спасибо

admin , сказав 05.01.2015 о 12:54:

asd81, автор кода - филиппинец, он на этом сайте не бывает. В архиве есть пример программного кода, который используется в прошивке. Если у Вас есть опыт и желание, можете его переделать под необходимый контроллер, если у него есть номинальная возможность использования в подобном ключе.

doha , сказав 08.03.2015 о 06:55:

Здравствуйте, подскажите какое максимальное переменное напряжение можно мерить с данным делителем?

admin , сказав 09.03.2015 о 17:13:

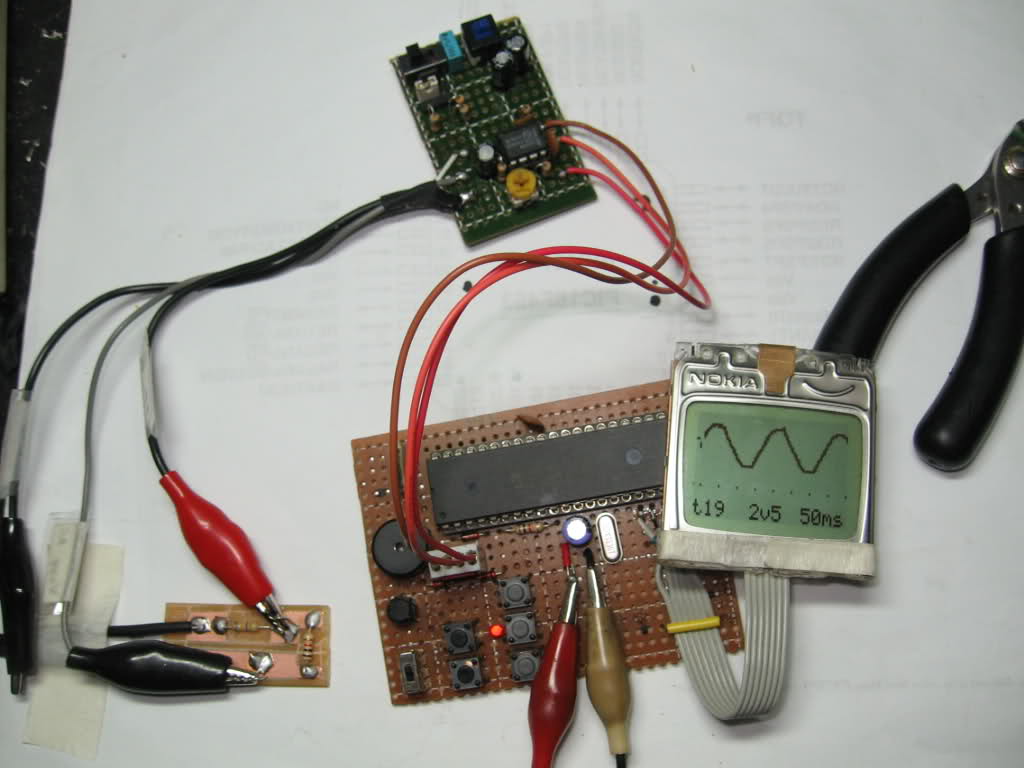

Я большие напряжения не измерял, но первоначальный автор утверждал, что он подключал к сети 220v. Вот фото его эксперимента и комментарий:

pics naman about 220Vac line.. how SINE it is..
