DVB-T2 телевизор из монитора на скалере DS.D3663LUA своими руками
Решил порадовать одного человека, который нуждается в небольшом современном телевизоре, и собрал из старого TFT монитора DVB-T2 телевизор своими руками на скалере DS.D3663LUA. Получившийся T2 телевизор способен не только принимать аналоговые и цифровые сигналы, но и полноценно работать с мультимедиа, воспроизводить фильмы с аудио дорожками формата AAC и AC3, что не могли делать скалеры ранних версий.
За основу взят монитор 17” ViewSonic VG710s с матрицей M170EG01 (от монитора BENQ FP71G+), которая была установлена в замен родной матрицы LM170E01, т.к. имела физические повреждения. Матрицы M170EG01 и LM170E01 являются, практически, 100% аналогами, так что замена производилась без особых проблем. Datasheet на эти матрицы можно скачать ЗДЕСЬ.
Для переделки монитора в T2 телевизор, приобрел универсальный скалер DS.D3663LUA.A8-2-A, который поддерживает прием цифрового DVB-T2 сигнала. В минимальной комплектации стандартно идет сам DS.D3663LUA скалер, IR приемник и путь дистанционного управления.
Первым делом, после разборки монитора, нужно отсоединить все шлейфы, убрать «родной» скалер, пересобрать шлейф матрицы согласно распиновки LVDS разъема универсального скалера и матрицы. Datasheet на скалер DS.D3663LUA можно скачать ЗДЕСЬ. В качестве примера, привожу схему LVDS соединения универсального скалера DS.D3663LUA с матрицами LM170E01, M170EG01.
После этого, можно приступить к пересборке шлейфа инвертора и клавиатуры, а также напаиванию обвязки на IR приемник скалера. В моем случае, получилось разместить IR датчик и его обвязку на клавиатуре монитора, вместо одной незадействованной кнопки.
Когда все шлейфы заново собраны и подключены, нужно не забыть выставить перемычку питания матрицы (12/5/3.3v). Это значение берется из datasheet к используемой матрице. На этом этапе можно выбрать прошивку с разрешением матрицы, вставить в USB гнездо и включить питание, начнется прошивка универсального скалера DS.D3663LUA, по завершению которой, включится монитор. Только это будет уже не монитор, а полноценный DVB-T2 телевизор, сделанный своими руками. Для прошивки DS.D3663LUA скалера использовал firmware из этого .
Корпус для блока питания и скалера развел в программе FreeCAD и напечатал на своем 3D принтере. Мои модели для самостоятельной распечатки таких корпусов можно скачать ЗДЕСЬ.
Более подробно о переделке я рассказываю в видео, которое можно посмотреть ниже.
ubi777, на таких скалерах цифровое телевидение эфирного типа принимается. На счет кабельного - подозреваю, что оно воспринимается как аналоговое. С таким не сталкивался, не подскажу.
Здравствуйте! Можете подобрать прошивку для моей матрицы HSD160PHW1-B00 и скинуть мне, а то весь интернет перерыл и ничего не нашел.
LLlAKAJl, у меня такие же прошивки, как и во всем интернете. Вам подойдет прошивка под разрешение 1366x768, перемычка на скалере на 3,3 вольта.

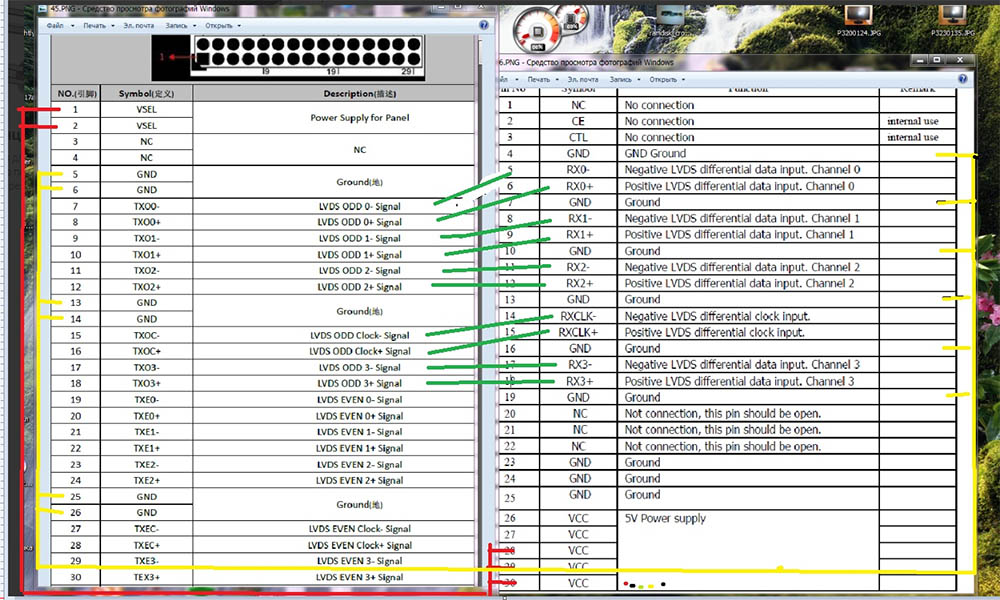

Админ огромная к Вам просьба,попался мне монитор с одноканальным 8 битным разъёмом,а у меня шлейфы 2 канальные не могли бы Вы начертить что куда?Скалер 3663 матрица HT185WX1-100
Посмотрите пожалуйста так?Или чего накосячил?
kvest, все верно, пробуйте подключать.
Уважаемый подскажите. Подсоединил новый Скалер к матрице, но прошивка не происходит. Светодиод горит постоянно красным и всё. Делал всё как надо вроде. Спасибо заранее.
Вопрос снят, разобрался
Andrei Sh, у меня такое было на v-56,продавец выслал свою прошивку все прошилось и работает как часы.
добрый день, а возможно найти скалер под матрицу Model : LC201V02-SDD1 разрешение Resolution : 640x480, VGA
gon1969, старые версии скалеров поддерживали такое разрешение. Новые - нужно узнавать у продавца. Или просто посмотрите на архив с прошивками на выбираемый скалер, там сразу будет ясно, на какие разрешения есть прошивки.
Добрый день!
Опираясь на Вашу статью,собрал TV, за что огромное спасибо. Но столкнулся с проблемой: на экране отображается 1/4 реальной картинки. Подскажите как быть? В чем проблема?
Заранее благодарен.
P.S.
Собирал первый раз.
oborindu, полное изображение смещено в какой-то из краев и занимает 25%, или 1/4 по ширине обрезает? В первом случае - возможно, не соответствует прошивка разрешению матрицы, во втором - скорее всего, проблемы с матрицей.
Спасибо, приму к сведению.
Здравствуйте. Скалер D5 D6.D3663LUA.A8.2.PA. Не могу найти инфу на матрицу ECG320BB-LCR (EP). Не поможете с даташитом? Или сразу прошивкой под эту матрицу? Спасибо заранее
D5 по ошибке написал. этого не надо
Да чтож такое! Ещё и вместо DS, D6 написал!!! извиняюсь
sigman, откуда матрица? Если с ТВ, то ее разрешение можно узнать из описание телевизора. Распиновка на разъеме матрицы не указана?
Нашел в сети, что Ваша матрица использовалась в ТВ Elenberg E32Q868A, соотвественно, ее разрешение 1366x768px.
Да. ТВ HYUNDAI. Распиновки нет. Правильно понимаю, питание ставить 12В, прошивку искать под 1366x768px 1ch 8bit?
sigman, для начала нужно определиться с контактами. Ищите обозначение или на матрице или ответной плате. По контактам будет видна битность матрицы.
есть матрица 32 с разрешением 1920-1080 2 канала 10 бит можно подключить к зтому скалеру или нет
kab1, проверьте данные по матрице из datasheet. Обычно, на такое разрешение идет 2 канала 8 бит. Такую матрицу скалер поддерживает.
матрица T32HVN04 она 2 канала 10 вит по даташиту и переключия на 8 вит в даташите я не нашел как выть дальше
kab1, в datasheet написано:
Т.е. стандартные 8 бит + глубина серого.
При подключении сигнальных проводов, не используйте пары signal 4+ и 4- для каждой пары.
большое спасибо
admin, Здравствуйте уважаемый админ.
Имеется матрица SVA150XG04TB от телевизора.

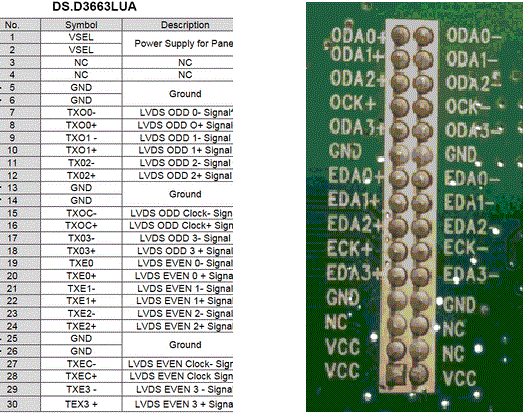

На просторах интернета (Али) приобрел контроллер 3663 с поддержкой T-2, DVB-T, DVB-С. Попытался собрать все вместе, но споткнулся на соединении матрицы с контроллером. Оказалось обозначение распиновки матрицы и контроллера не совпадают. Может быть вы укажете на схеме какой контакт куда подключается, прикладываю фото.
Только что обнаружил, что на разъеме отсутствуют контакты 3 и 6.

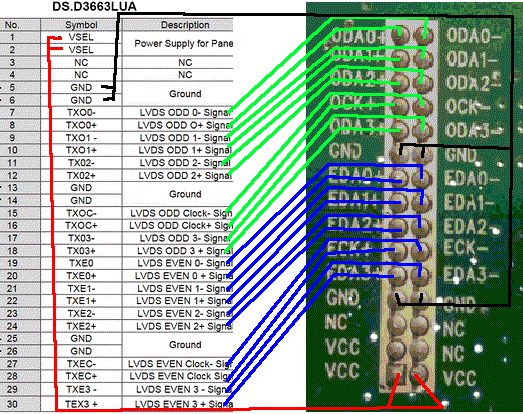

calomandor, должно быть так:
Огромное вам спасибо!!! Сам бы я не разобрался. Всех благ.
Добрый день ! подскажите у меня настройки меню на экране ушли в правую сторону .
Как вернуть в середину экрана? спасибо!
