DVB-T2 телевизор из монитора на скалере DS.D3663LUA своими руками
Решил порадовать одного человека, который нуждается в небольшом современном телевизоре, и собрал из старого TFT монитора DVB-T2 телевизор своими руками на скалере DS.D3663LUA. Получившийся T2 телевизор способен не только принимать аналоговые и цифровые сигналы, но и полноценно работать с мультимедиа, воспроизводить фильмы с аудио дорожками формата AAC и AC3, что не могли делать скалеры ранних версий.
За основу взят монитор 17” ViewSonic VG710s с матрицей M170EG01 (от монитора BENQ FP71G+), которая была установлена в замен родной матрицы LM170E01, т.к. имела физические повреждения. Матрицы M170EG01 и LM170E01 являются, практически, 100% аналогами, так что замена производилась без особых проблем. Datasheet на эти матрицы можно скачать ЗДЕСЬ.
Для переделки монитора в T2 телевизор, приобрел универсальный скалер DS.D3663LUA.A8-2-A, который поддерживает прием цифрового DVB-T2 сигнала. В минимальной комплектации стандартно идет сам DS.D3663LUA скалер, IR приемник и путь дистанционного управления.
Первым делом, после разборки монитора, нужно отсоединить все шлейфы, убрать «родной» скалер, пересобрать шлейф матрицы согласно распиновки LVDS разъема универсального скалера и матрицы. Datasheet на скалер DS.D3663LUA можно скачать ЗДЕСЬ. В качестве примера, привожу схему LVDS соединения универсального скалера DS.D3663LUA с матрицами LM170E01, M170EG01.
После этого, можно приступить к пересборке шлейфа инвертора и клавиатуры, а также напаиванию обвязки на IR приемник скалера. В моем случае, получилось разместить IR датчик и его обвязку на клавиатуре монитора, вместо одной незадействованной кнопки.
Когда все шлейфы заново собраны и подключены, нужно не забыть выставить перемычку питания матрицы (12/5/3.3v). Это значение берется из datasheet к используемой матрице. На этом этапе можно выбрать прошивку с разрешением матрицы, вставить в USB гнездо и включить питание, начнется прошивка универсального скалера DS.D3663LUA, по завершению которой, включится монитор. Только это будет уже не монитор, а полноценный DVB-T2 телевизор, сделанный своими руками. Для прошивки DS.D3663LUA скалера использовал firmware из этого .
Корпус для блока питания и скалера развел в программе FreeCAD и напечатал на своем 3D принтере. Мои модели для самостоятельной распечатки таких корпусов можно скачать ЗДЕСЬ.
Более подробно о переделке я рассказываю в видео, которое можно посмотреть ниже.

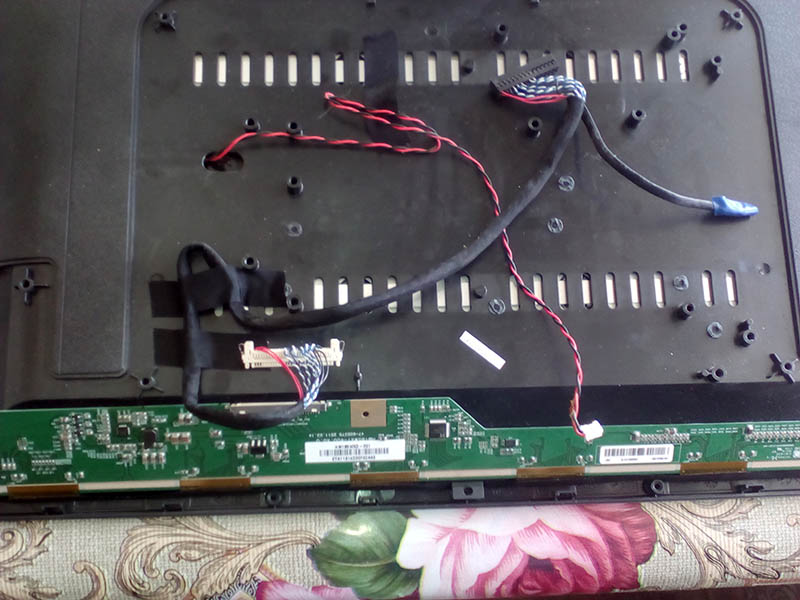

Как я и писал что я пытался разобрать и снял переднюю панель и начал разбираться ( сендвич) , матрица . Снимается стекло и дальше идёт фильтр . Я так понял что матрица это и есть на корпус которой подвешено всё остальное , то есть в пластмассовое корыто и есть сама матрица . Так как текон приклеен к этому корыту на двух сторонний скочь . Вот прилагаю фотки наконец мне удалось сделать с меньшим расширением

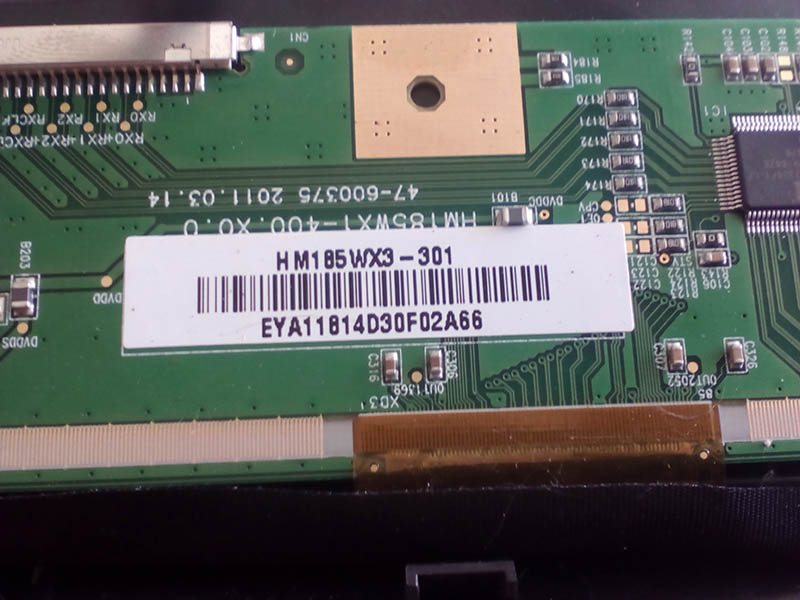

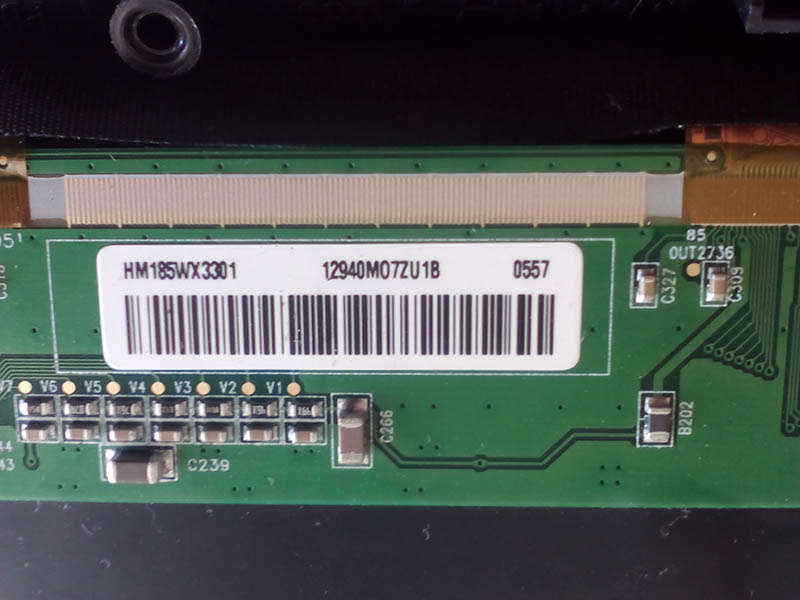

Вот на теконе есть маркировка похожая как бы на модель матрицы .
Вот я в раздумии , у нас известно расширение , известно сколько подходит вольт на матрицу , шнур LVDS от этой матрицы оригинальный , гнездо один к одному что подключает плату и шнур LVDS . Не известно канальность только одно или двух ,1/8 битна или 2/8 битна . Что будет если не угадать по битности прошивку . Я думаю у меня немного выбора , две прошивки есть всего и из них только одна на 5 вольт и диагональ 18,5
blek-269, вот же название модели: HM185WX3-301. говорится, что она 1 ch, 8-bit 5 вольт.

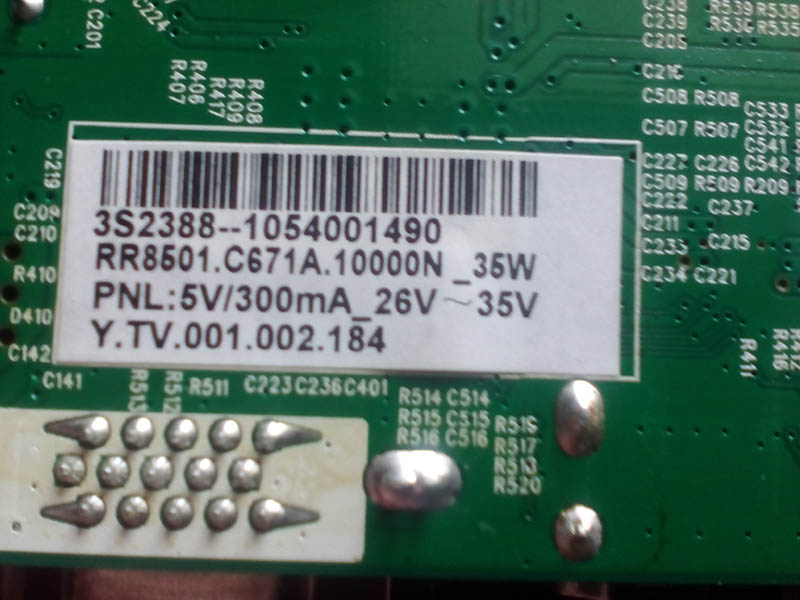

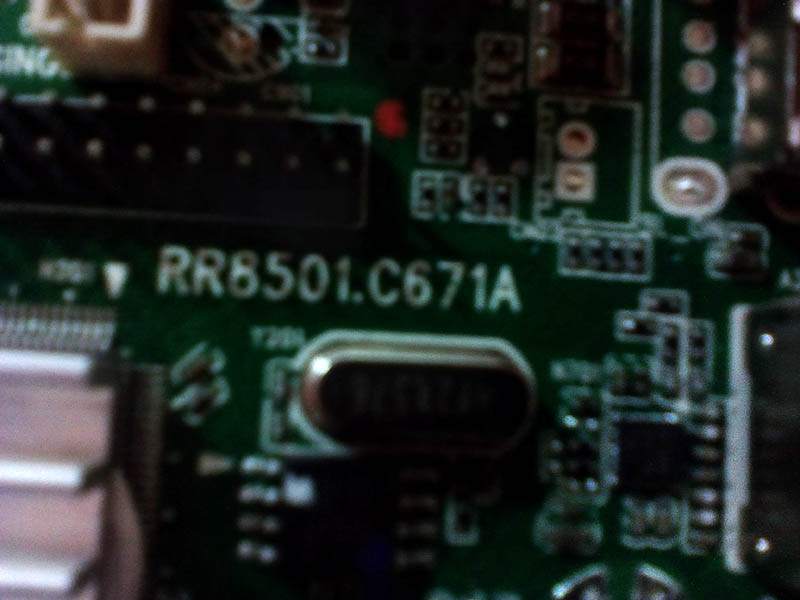

Вот оригинальная плата

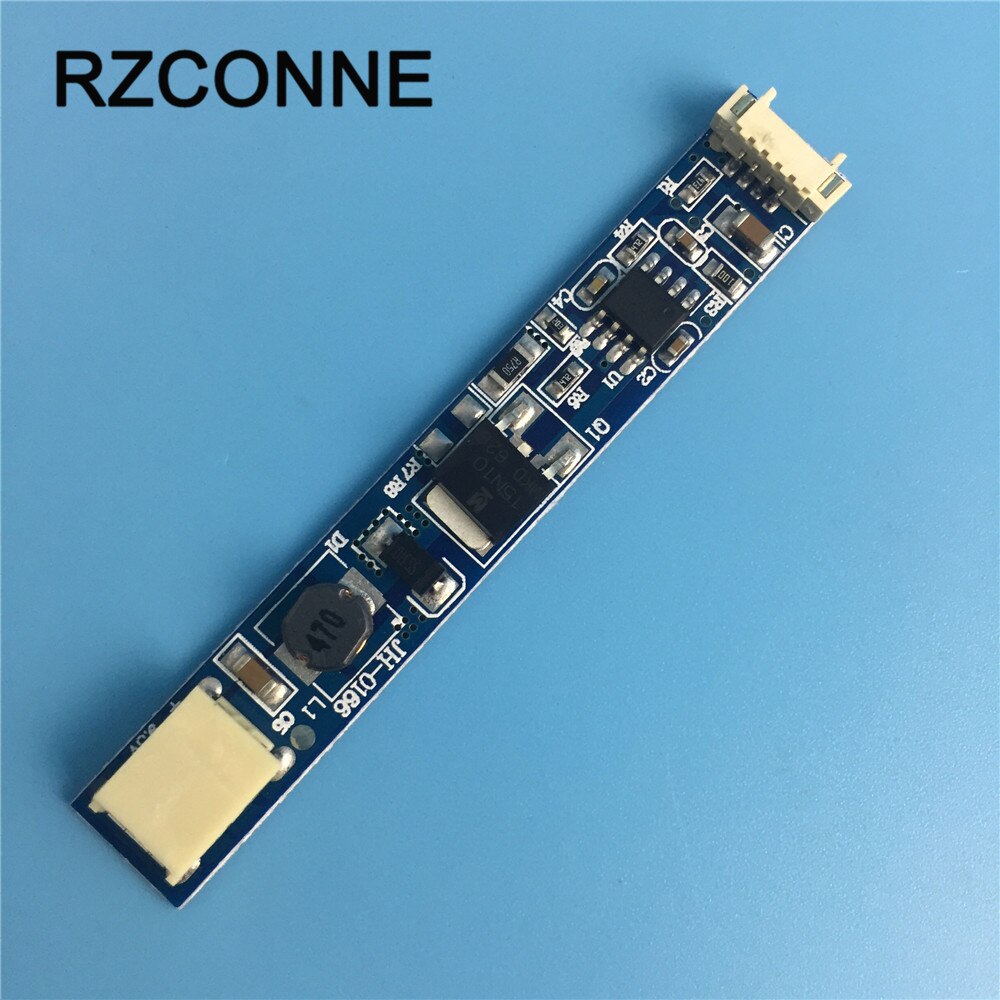

Извиняйте за изображение очень маленькое расширение , а больше не грузит , а вот нашёл драйвер подойдёт для подсветки , но гнездо не такое скорей будет , там выше на фото есть провод с проводами красный и чёрный и оно скорей меньше будет . Если можно может ссылочку кинуть или фото .
blek-269,
В datasheet ничего не увидел про характеристики подсветки.
Спасибо за подсказки и помощь . Я там подбираю на алли
Доброго времени суток.
Уважаемый админ в своей статье при описании универсального контролера DS.D3663LUA.A8-2-A, на базе которого Вы собрали свой телевизор, Вы заявляете, что он может воспроизводить фильмы с аудио дорожками формата AAC и AC3.
Скажите это проверенная информация? У меня такой же точно и АС3 не читает. Может дело в прошивке? Как Вы думаете?
Vitaliy, доброго времени суток. У меня воспроизводились видео с этими форматами аудио. Но я заметил, что воспроизводится звук далеко не у всех файлов. Закономерность, с чем это связано, я не выявил.
Добрый день! Подскажите пожалуйста какие динамики лучше использовать с платой DS.3636 на 4 ом или на 8 им. И мощность выхода какая ? Спасибо.
vitrazev, добрый день. Максимальная мощность, на которую рассчитан усилитель - 2 динамика по 3 ватта. Сопротивление можно взять как 4, так и 8 Ом.
Здравствуйте, admin!
В начале статьи написано, что данная плата, точнее ее контроллер, поддерживает звуковые кодеки AAC и AC3. Я как раз ищу такую материнскую ТВ плату (скалер), которая поддерживала бы данные кодеки. Вы пишите про модель DS.D3663LUA. Я нашел данную модель на али, но дело в том, что у многих продавцов на страницах с данным устройством написано следующее:
"USB слот используется для обновления программного обеспечения и воспроизведения мультимедиа, таких как фильмы, MP3 и JPEG.
Не поддерживает аудио AC3 720P, если звук не воспроизводится через USB, вы можете повторно кодировать звуковую дорожку."
Мне не понятно что китайцы имеют ввиду... Или это такой перевод кривой получился... Может вы в курсе о чем идет речь, подскажите, пожалуйста. И если не сложно, дайте, пожалуйста, ссылку на скалер, на али, который поддерживает AAC и AC3, о котором говорится в статье. Возможно одна и та же модель платы имеет разный контроллер. У вашей модели платы есть какие-то еще символы после - "DS.D3663LUA"? В даташите, ссылку на которую вы оставили в статье, написано "DS.D3663LUA.A8".
Извините, не сразу заметил полное название вашей платы - "DS.D3663LUA.A8-2-A". Все что удалось найти на али - это "DS.D3663LUA.A8", без "-2-A". Есть так же с названием LUA63A82, но, на странице написано, что не поддерживает AC3.
Rus12345, доброго времени суток.
Когда я приобретал скалер, в его описании тоже указывалось, что данные форматы он не поддерживает. Думаю, это китайцы пишут, чтобы не было претензий по этому поводу. На самом деле, я заметил, что видео с аудио дорожкой AAC воспроизводятся со звуком не все. Некоторая часть идет, все-таки, без звука. Видимо, у этого формата также имеются "разветвления" в кодировании. По этой причине в описаниях и указывают, что не поддерживается (Т.к. поддерживается не всё).
admin Вопрос такой купил скалет на нём маркировка 3663LUA A81 хотя китаец пишет что А82. Короче начал шить , а прошивка не прошивается , должно мигать красный синий . Меряю на флешку приходит 5в . Есть другая флешка на которой есть диод что показывает когда пишется или отдаётся сигнал , глухо ка в танке не моргает . Где засада шил сначала 3663LUA A81 потом пробовал 3663LUA A82 нет не какого прогресса . Сначала красный диод потом включаешь кнопку светит синий . Когда раньше шил включал начинало сразу шиться сейчас нет того что должно быть . Какой бубен доставать или другой скалер покупать .
Да когда включал со всеми шнурами то матрица включалась красным синим зелёным белым цветами и так по кругу
Читал на аллиэкспрес что сейчас скалера идут новой модели и что надо туда другую прошивку . У меня вот такая модель DD. 3663LUA.A81.PB (LUA36A81). Может кто поделится прошивкой или ссылку даст 1366*766-8битт 1 канал
Всё вопрос снят , разобрался что к чему . Опешу может кому надо будет ,время с экономят . Сейчас на рынке продают плату нового образца и я купил на алике , пришла мне новая модель DD. 3663LUA.A81.PB (LUA36A81)не та что раньше покупал DS 3663LUA A82 . Вот тут и будет засада . Прошивки не ставятся на новый скалер не 82 , не 81. Там надо другие полазил я на 4 ПДА и нашёл там ответ что в прошивки надо менять цифру оригинал будет так выглядеть LUA36A82.bin вот надо 2 поменять на 1 и тогда пойдёт прошивка . Я не пробовал может можно было поменять 63 на 36 может так же пошла бы не забыв про 1-у . Так как прошлые прошивки были вот так LUA63A82.bin Так что всём успехов и смотрите что китайцы шлют . Мне слал старую прошивку и она не становилась .
blek-269, Спасибо за разъяснения. Только хотел написать о том, чтобы запросить прошивки у самого продавца.
Здравствуйте. Приобрел скалер DD. 3663LUA.A81 для установки в телевизор SONY KDL-19B200. Но столкнулся с проблемой - не нашел схему телевизора. Там блок питания выполнен вместе с инвертором, к материнской плате идет разъем, выводы которого не подписаны.
Короче полный затык. Вообще скалер покупал для модернизации телевизора, так как он не принимает DVB-T2 и DVB-C, а цеплять приставку и оперировать двумя пультами на кухне не вариант. Может кто посоветует, где взять схему или что ещё. Может возможен вариант покупки инвертора и блока питания 12В?
Hikola я так понимаю Вы не читали всей ветки ? Попробую немного помочь Вам . Прочтите на 3 странице , я там вёл диалог с админом и там есть некоторые ответы на Ваш вопрос . На платах должны надписи быть примерно такие 5+ 12 + земля , управление . Посмотрите всё там должно написано .
Hikola, здравствуйте. В Вашем случае можно поступить намного проще. Сейчас в продаже есть T2 приставки с пультом, на котором есть обучаемая область, настраиваемая пультом телевизора. Т.е. одним пультом можно управлять и телевизором и приставкой.
blek-269, спасибо за помощь в консультировании.
Спасибо за ответ. Я так и хотел бы заменить только скалер (материнку). Но я не специалист, так по вершкам. Если есть схема, то еще смогу собрать (когда-то давно паял приемники, усилители). Но в данном случае затруднения. Если я правильно понимаю, телевизор, находящийся в спящем режиме получает команду от пульта. ИК датчик должен придти на скалер, скалер в свою очередь, дать команду на инвертор для поджига ламп. Ну и так далее... Так вот у меня МВ подключается одним разъемом с 10 контактами. На разъеме надписей какой контакт что нет. В сети нашел только один ролик на Ютубе () с аналогичным телевизором (там только CD добавлен).
Даташит на матрицу нашел. Матрица M185XW01 V0

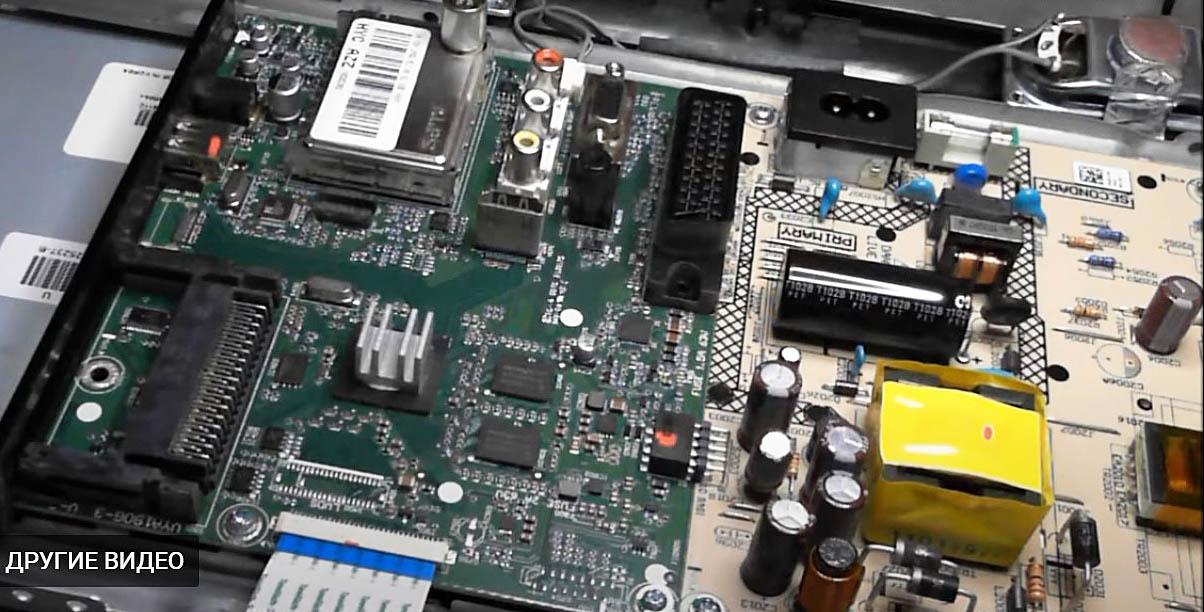

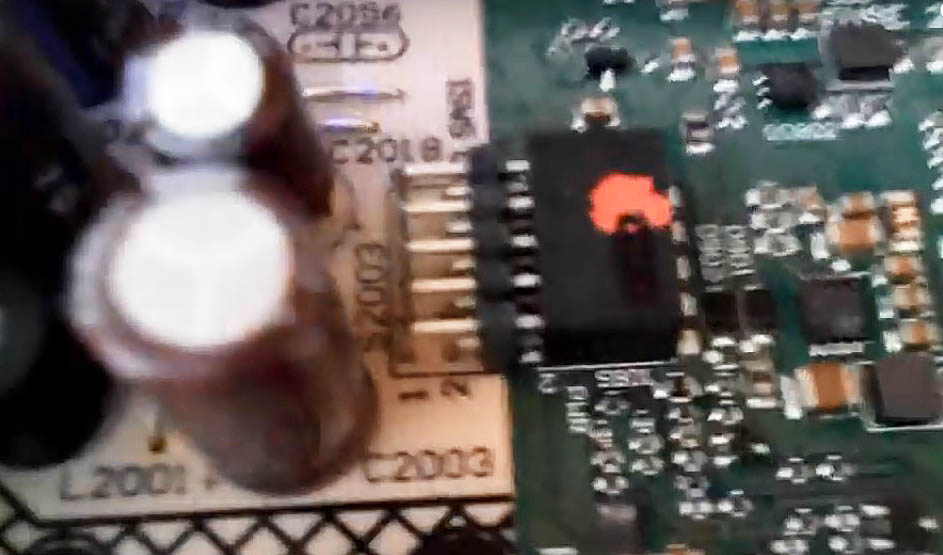

Добавляю скриншоты разъема и почти общий вид, так как телевизор сейчас активно используется и разобрать, сделать фото нет возможности (я жить хочу, а жена со сковородкой)
Hikola, Скалер в выключенном состоянии находится в спящем режиме. Когда поступает сигнал включения, он запускает матрицу и подает сигнал на включение инвертора для розжига ламп подсветки.
На внутренней стороне плат есть обозначения? Есть вольтметр замерять напряжения на плате с БП?
В выходные буду снимать телевизор с подвеса и разбирать. Вольтметр есть, я электриком работаю, так что пользоваться умею
Ну что же, телевизор разобрал, посмотрел и, поняв, что ловить нечего (без долгого и кропотливого поиска по платам) снова собрал. Результат:
- на платах нет надписей типа +5, +12, GND и прочих подобных фото прилагается.

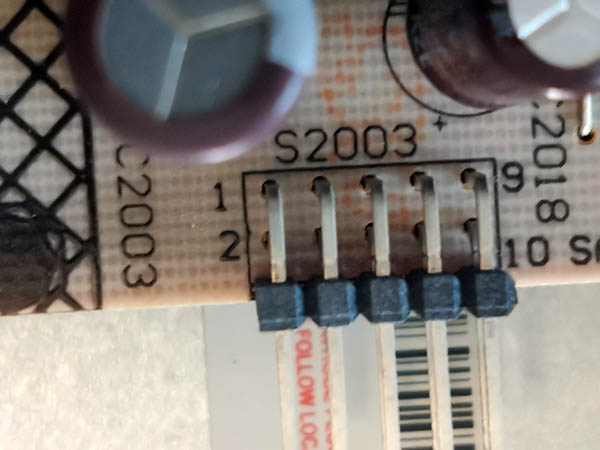

- разъемы имеют только название (типа S2009) и обозначение ножек (1,2,3 и т.д)
Значит, имеем следующие : на моем уровне знаний электроники мне легче удалить все платы из телевизора поставить скалер (900 р), инвертор (около 300-400 р.) и блок питания 12В 6А (700 р.). По затратам выходит примерно одинаково с покупкой приставки DVB-C (1300-2500р.)
на обратной стороне платы тоже нет ничего полезного
У меня вопрос такой . Не кто не пробовал подключить телефон как флешку шнуром . Шнур включаем в телефонное гнездо и другим концом в гнездо флешки ?
Hikola, на ответной плате тоже нет обозначений? На холостом ходу что-то "звонится"?
blek-269, такого опыта нет.
Доброго времени суток!

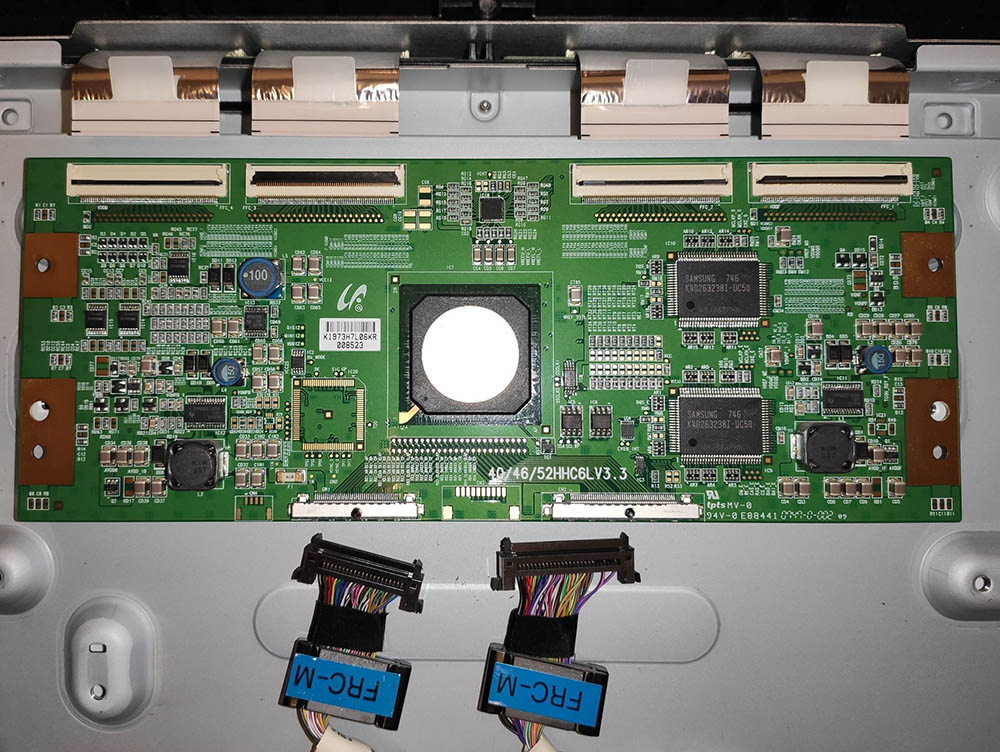

Есть телевизор SAMSUNG LE40F86BD с матрицей LTA400HH-L01 На матрицу я ничего не нашел в интнрнете кроме того, что она FHD, 120Гц, 10bit. Подлючается она через т-кон 40/46/52HHC6LV3.3

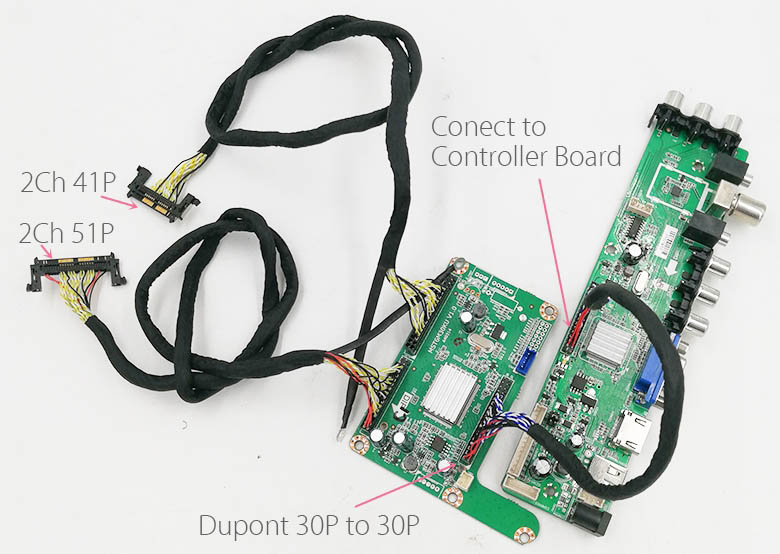

Хочу подключить к ней скалер(3663) вот в такой связке:

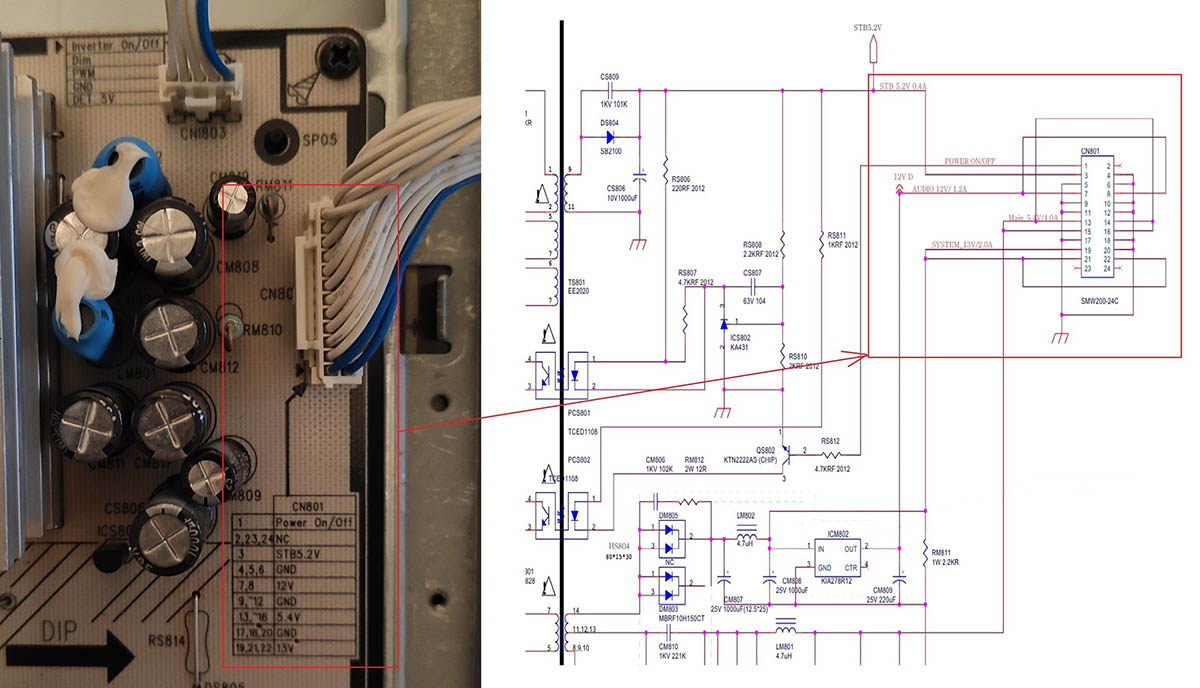

Блок питания телевизора выдает такие напряжения:
12В/1.2А мало для питания скалера и матрицы. Возможно ли запитать скалер от 5,4В/4,0А, а матрицу от 12В/1,2А если она им запитывается? Судя по названию т-кона матрица все таки на 3,3В. Даташифт на т-кон пока не нашел.
На сколько я понял ведь 12В подается на сканер только на джампер выбора питания матрицы. Ну а если матрица запитывается от 5В или 3,3В, то и 12В совсем не нужно.

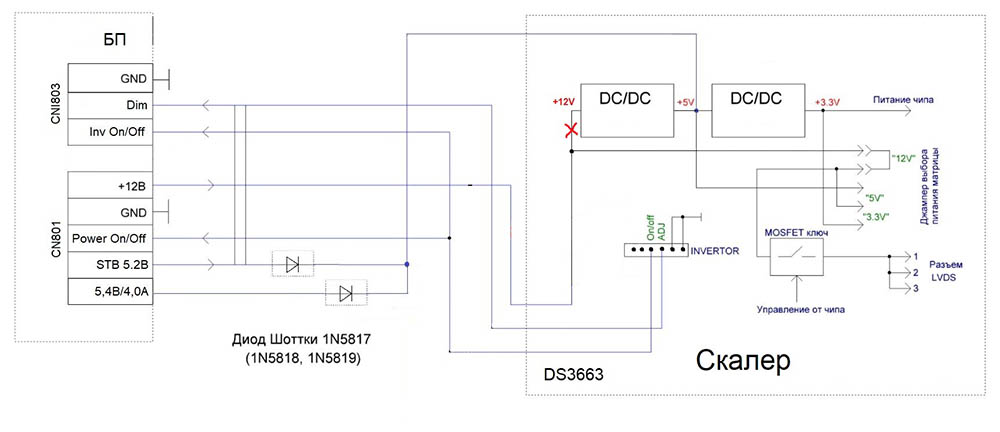

Схема примерно такая:
blek-269, А, что мешает попробовать? 🙂 В худшем случае телефон начнет заряжаться , спросит как использовать подключение - выбираем "передачу файлов" если есть поддерживаемые типы файлов - слушаем музыку,смотрим фотографии и фильмы ... Я прошивку заливать не пробовал ,но если кинуть в "корень" наверное пойдёт.
drive_orel Не чего не считая карма наличного , три флешки и слетевшей прошивки на планшете , пока всё дальше нет желания .
yarand, сам скалер потребляет не много. При желании, его можно запитать от 5 вольт. Я так делал. В какой-то статье это описывал. В двух словах: выпаять дроссель по питанию скалера и на контакт, ведущий дальше по схеме подается стабильные 5 вольт.
blek-269, странный эффект. В теории, такого не должно быть.
