DVB-T2 телевизор из монитора на скалере DS.D3663LUA своими руками
Решил порадовать одного человека, который нуждается в небольшом современном телевизоре, и собрал из старого TFT монитора DVB-T2 телевизор своими руками на скалере DS.D3663LUA. Получившийся T2 телевизор способен не только принимать аналоговые и цифровые сигналы, но и полноценно работать с мультимедиа, воспроизводить фильмы с аудио дорожками формата AAC и AC3, что не могли делать скалеры ранних версий.
За основу взят монитор 17” ViewSonic VG710s с матрицей M170EG01 (от монитора BENQ FP71G+), которая была установлена в замен родной матрицы LM170E01, т.к. имела физические повреждения. Матрицы M170EG01 и LM170E01 являются, практически, 100% аналогами, так что замена производилась без особых проблем. Datasheet на эти матрицы можно скачать ЗДЕСЬ.
Для переделки монитора в T2 телевизор, приобрел универсальный скалер DS.D3663LUA.A8-2-A, который поддерживает прием цифрового DVB-T2 сигнала. В минимальной комплектации стандартно идет сам DS.D3663LUA скалер, IR приемник и путь дистанционного управления.
Первым делом, после разборки монитора, нужно отсоединить все шлейфы, убрать «родной» скалер, пересобрать шлейф матрицы согласно распиновки LVDS разъема универсального скалера и матрицы. Datasheet на скалер DS.D3663LUA можно скачать ЗДЕСЬ. В качестве примера, привожу схему LVDS соединения универсального скалера DS.D3663LUA с матрицами LM170E01, M170EG01.
После этого, можно приступить к пересборке шлейфа инвертора и клавиатуры, а также напаиванию обвязки на IR приемник скалера. В моем случае, получилось разместить IR датчик и его обвязку на клавиатуре монитора, вместо одной незадействованной кнопки.
Когда все шлейфы заново собраны и подключены, нужно не забыть выставить перемычку питания матрицы (12/5/3.3v). Это значение берется из datasheet к используемой матрице. На этом этапе можно выбрать прошивку с разрешением матрицы, вставить в USB гнездо и включить питание, начнется прошивка универсального скалера DS.D3663LUA, по завершению которой, включится монитор. Только это будет уже не монитор, а полноценный DVB-T2 телевизор, сделанный своими руками. Для прошивки DS.D3663LUA скалера использовал firmware из этого .
Корпус для блока питания и скалера развел в программе FreeCAD и напечатал на своем 3D принтере. Мои модели для самостоятельной распечатки таких корпусов можно скачать ЗДЕСЬ.
Более подробно о переделке я рассказываю в видео, которое можно посмотреть ниже.
GENE67, ушли? Были по середине или изначально были со сдвигом? Просто обновите прошивку под Вашу матрицу и все вернется к заводским настройкам.
Приветствую! Нет ли ссылки на ресурс разработчиков прошивок для упомянутого скаллера D3663LUA (A82)? Все прошивки от 2017 года, т.е. им всем более 2х лет уже... августовская работает более-менн, находил FACTORY от октября 2017, в ней информация EPG в DVB-C более подробно рисуется, буквы более ровные, но не работает вызов списка каналов по кнопке DISP, которая работала в предыдущих прошивках.. и ни одна "не умеет" набирать 3х значный номер канала, а у нас в кабельном их полторы сотни.. Кстати, обнаружил что на некоторых каналах отсутсвует звук , при этом внизу экрана вместо MPEG пишет DOLBY.. жаль, видимо чипп не поддерживает AC3 формат..
FASINFO, нет, ссылки нет, даже не было необходимости искать разработчиков, т.к. все работало без особых проблем. Думаю, китайские устройства не имеют временной поддержки продуктов разработчиками. Максимум - могут выпустить еще одну версию прошивки, если первая, откровенно говоря, была "ужасной".
По поводу АС3, хочу сказать, что в каких-то фильмах он на моем скалере воспроизводился, но не на всех. Даже не знаю, с чем это может быть связано.
Извиняюсь сразу . писал сначала в теме про скалер 29 , а у меня 3663 а8-2-а . Что бы было всё как бы по норме . Теперь у меня несколько вопросов ? Как я раньше писал что скалер будет подключаться к матрице 32 дюйма и из этого значит что будет блок питания с инвертором не ординарный повышенной мощности , вот с блока питания выходит колодка и там такая распиновка
1-+5V
2+5V
3+12V
4+12V
5+12V
6-GND
7-GND
8-BRI
9-BL-CLT
10-ON/OF
11+3.3V
12-GND
13-GND
14-ST+5V
и вот вопрос 8 пин мне надо подключить на скалере Аdj, а 9 пин это на скалере BLON и с on/of садим на землю через кнопку или ещё надо добавить резистор .
И такой вопрос можно подключиться к пинам 3 и 4 питание матрицы , матрица потребляет 12вольт или только с колодки что идёт на матрицу ,то есть с1/2 на скалере
blek-269, это блок питания телевизора? Предполагаю: 8-BRI => Аdj, 10-ON/OF => BLON, 9-BL-CLT можно пока оставить незадействованным (я не понял за что он отвечает).
14-ST+5V - это, возможно, дежурка 5v. И для запуска БП, вероятно, понадобится 14-ST+5V соединять с 10-ON/OF, а тогда 9-BL-CLT с BLON. Но этот вопрос нужно более детально изучить и сперва попробовать первый вариант. Уточните, выдает ли БП 12 вольт сразу после подключения в сеть, или только дежурные 5v на 14м пине?
Если это блок питания от телевизора, что и матрица, значит, 12v должно хватать на питание матрицы, и, следовательно, можно подключить к пинам 3-5, 6-7 питание матрицы.
admin Да блок питания этот родной с телевизора с этого что я хочу поставить скалер , так как на майне слетела прошивка , а всё остальное родное , ну за исключение майн платы
Теперь я извиняюсь не всё описал да на 14 ноге дежурное питание +5 больше не где на пинах нет напряжения .
По идее должно выдавать +12 так как это блок питание с этого телевизора и матрица родная . Просто боюсь что не выдержит на скалере транзистор так как потребление матрицы при силе тока 4амперра следуя с даташита при 3,3 вольта судя при яркости если я правильно понимаю
blek-269, в начале нужно запустить БП, чтобы выдавал все напряжения. Попробуйте 14 вывод соединить с 10м через резистор 10Kohm. По логике, должны появиться напряжения на пинах 1-5, 11.

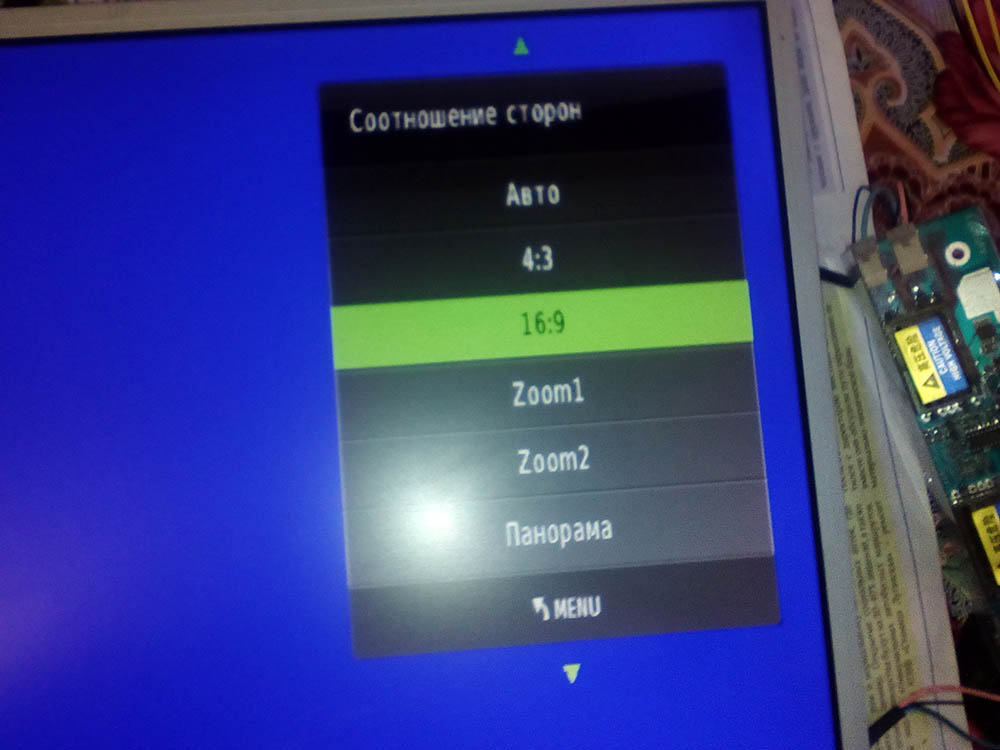

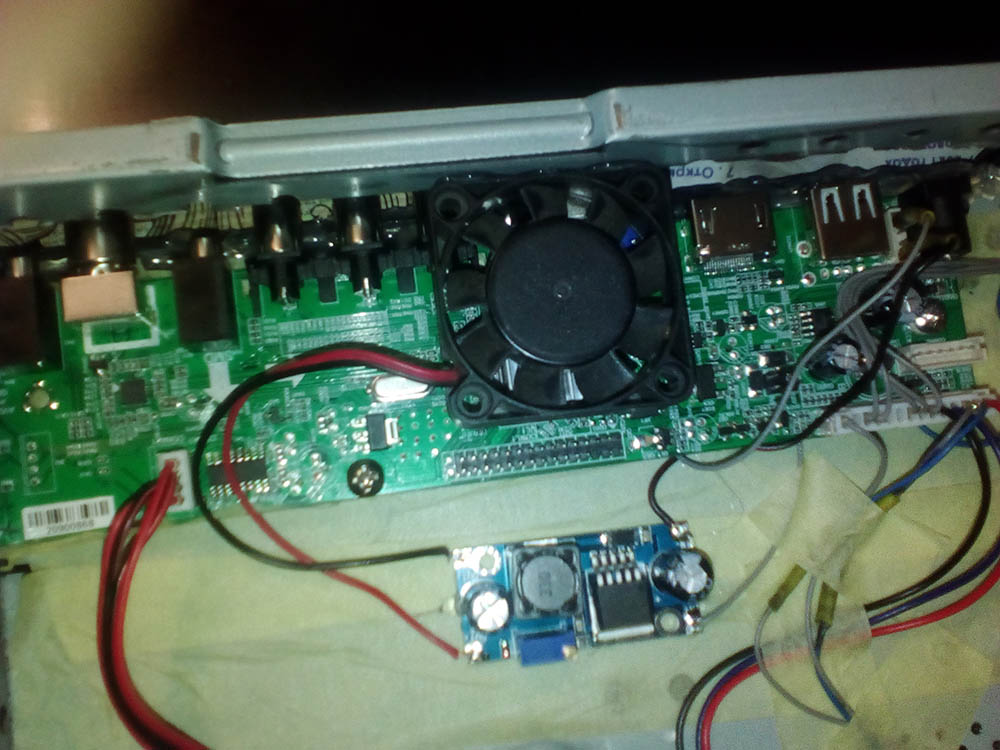

Вот пока один сделал с монитора , к телевизору пока едет скалер . Честно скажу не все программы у меня подхватило на Т2 может дело в антенне так ка бросил на окно . Но пошёл с первого раза запуск . В общем пойдёт . Моник собрать быстро можно , другое дело как расположить эти детали ушло два дня .
blek-269, если есть 3D принтер, то можно напечатать корпус и разместить с внешней стороны, как я сделал в этой статье. Для приема Т2 делал себе дециметровую антенну "Харченко" со сторонами 140мм. Ловило все передаваемые каналы.
admin Вот немного дошли руки и к телевизору . Замерял уже конкретно на всех пинах . На пине 10-OF/ON 4,76 вольт , на пине 14-4,96 . На всех остальных 0 вольт . Вот прилагаю немного фот .

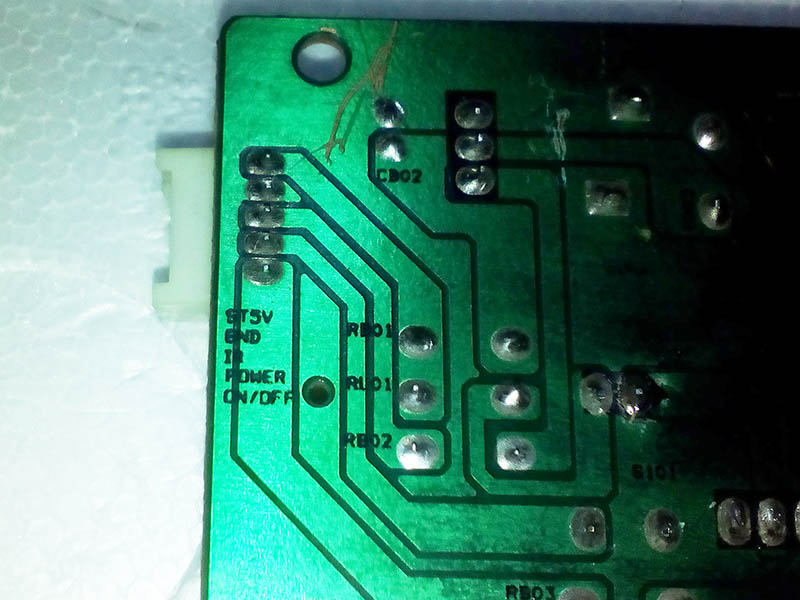

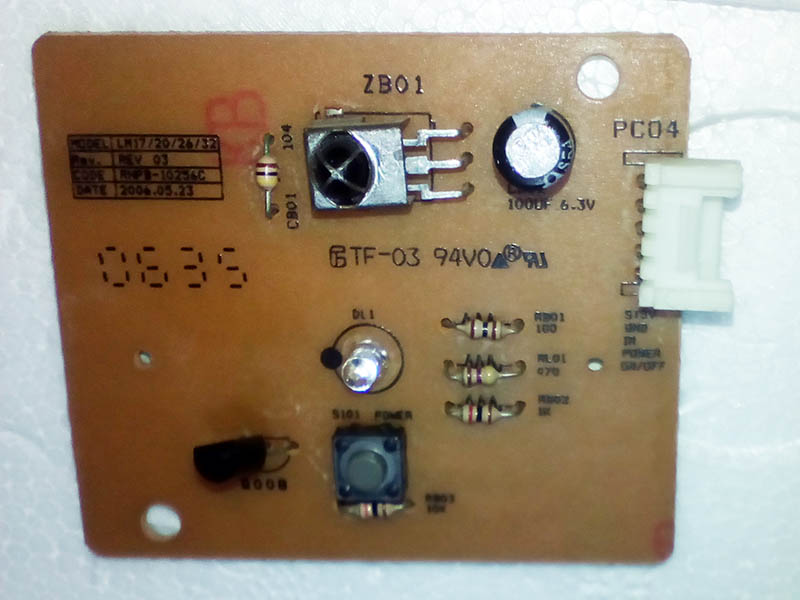

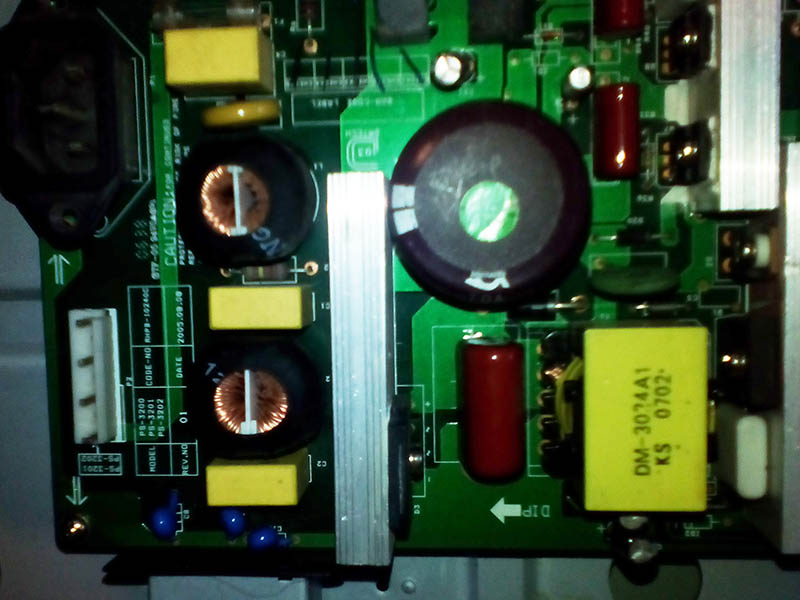

Вот такой блок питания и вот платка включения выключения . По пробовал через резистор включить 10 контакт с 14 , не получилось . Да и не получится и там и там + . Вот думаю подтянуть 10 контакт землю и на транзистор и пустить это дело на BLON- на 8-й контакт . Что скажете
Запустил я блок питания 14 контакт с 10 через резистор 10 к .Теперь есть 12 вольт . Ошибся на один контакт . 14 с 11
blek-269, отлично. Теперь ждите скалера для продолжения.

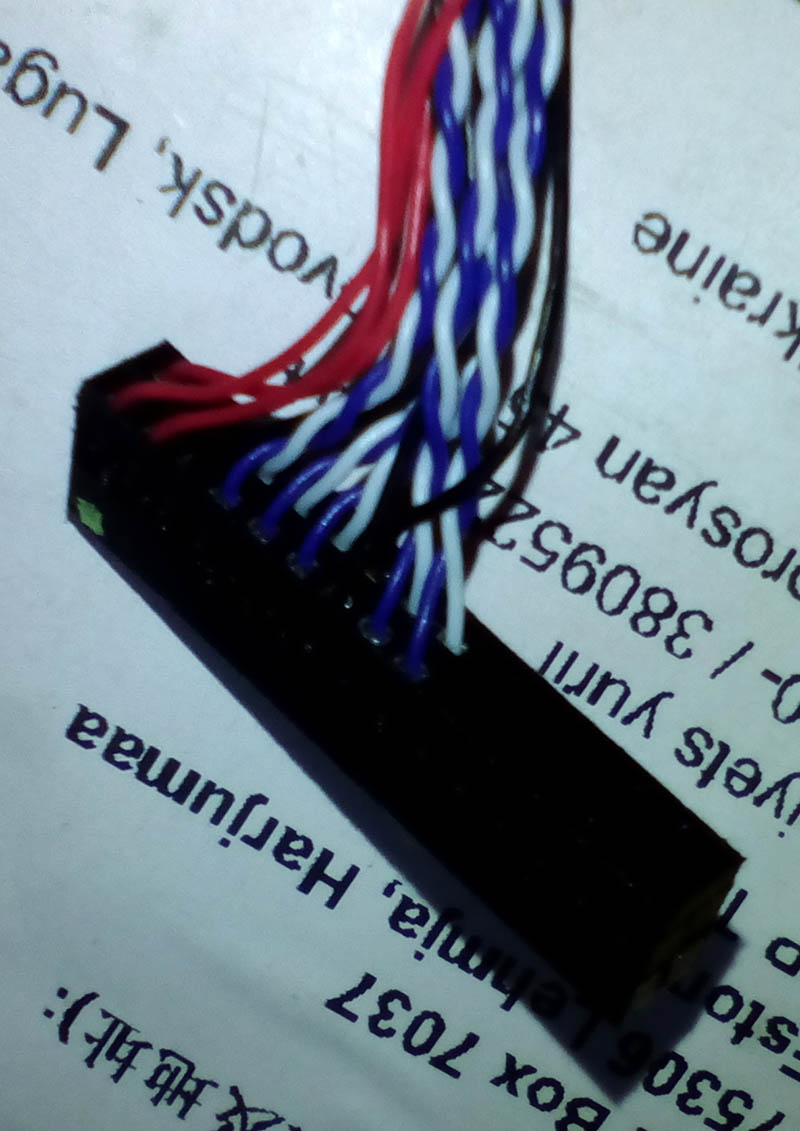

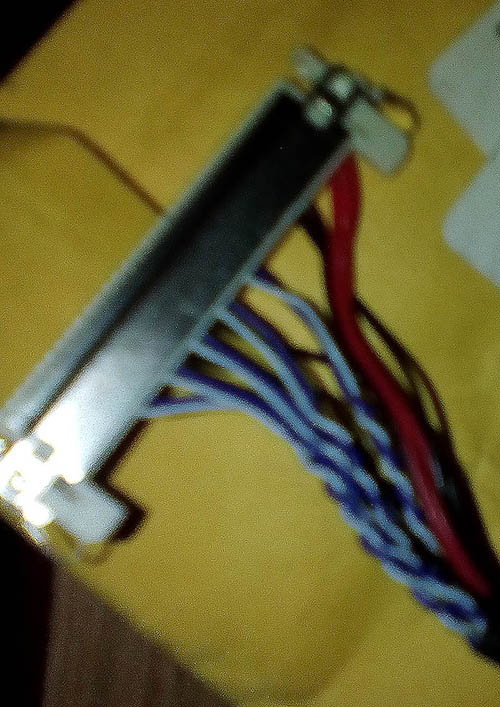

Вот и пришёл скалер и шнур и пришли некоторые не понятки с шнуром . В панелок дает что шнур 30 pins LVDS (1 ch, 8-bit) , Connector . Шнур оригинал отличается от того что мне прислали китайцы У китайцев 17 проводов , в оригинале 30 . Не чего не могу понять , будет работать . На сайте товара написано (400 мм LVDS кабель FIX-30P-D8 1ch 8-бит 30 контактов 30pin один 8 линия для 26-47 дюймов Большой экран панели 2 модели )
admin что скажете ?
blek-269, по количеству проводов этот шлейф соответствует 1 каналу 8 бит. Проверьте распиновку и можете подключать.

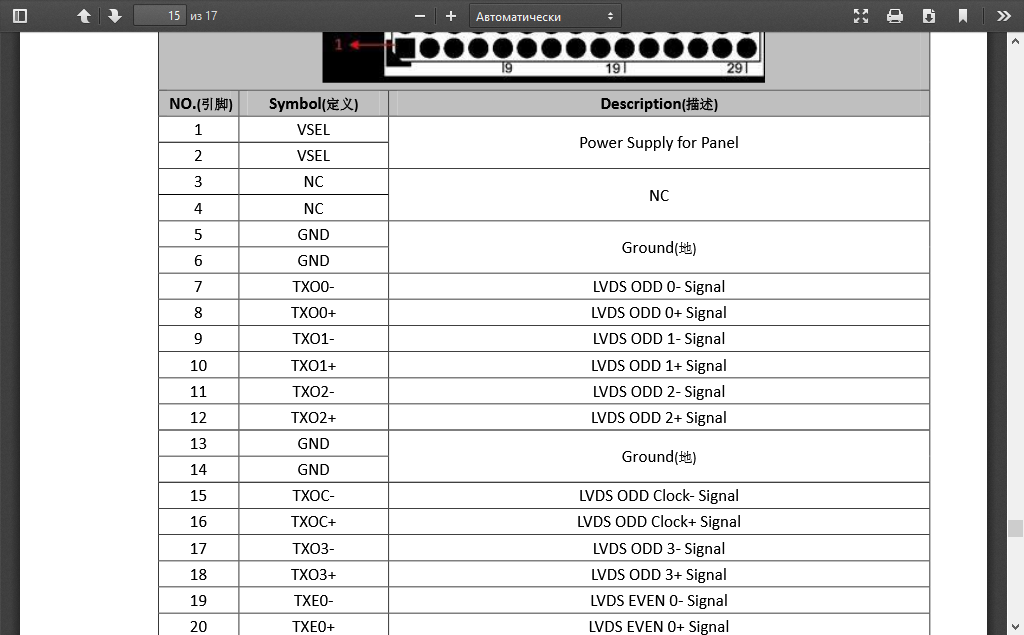

admin С новым годом , вот вопрос ? это подключение со скалера,
.

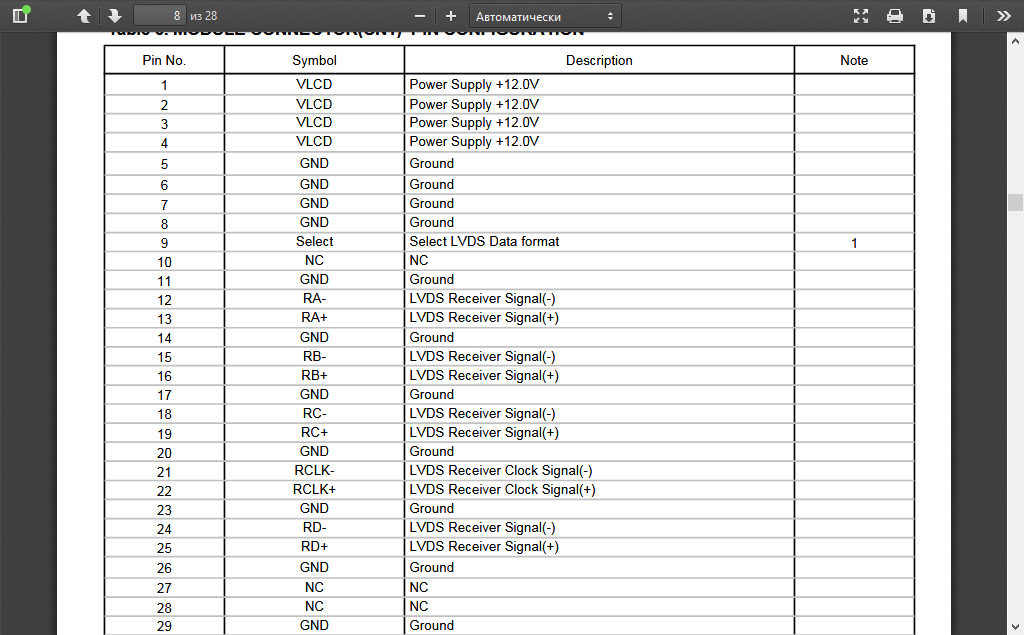

а это подключение к тен кону матрицы
С этого видно что там два выхода +12( скалер) , а заходит четыре +12 на матрицу . Что делать , добавлять ещё один провод ? И спаивать в месте .
blek-269, взаимно. Двух проводов с pin1, pin2 хватит, т.к. это питание логики, а не подсветки.
admin Спасибо за помощь , телевизор сделан, проходит ходовые испытания . Ещё раз большое , большое спасибо за помощь , снимаю шляпу .
blek-269, поздравляю. Будут вопросы, обращайтесь.
Здравствуйте мне нужна помощ. Чы есть такая возможность штоб матрицу M170EG01 v.6 соединить з тв платой T.MS18VG.62B 11505.
Dimon, добрый день. Плата рассчитана на разрешение матрицы 1366x768, а матрица M170EG01 имеет разрешение 1280x1024. Вам лучше приобрести универсальный скалер, как в этой статье.
admin, што получаеця с этой платы Нино неполучыця выкрутить.
Dimon, можете попробовать подключить матрицу, но в лучшем случае - Вы получите обрезанное на /3-1/4 изображение. Перед подключением, проверьте напряжение логики LVDS.
admin Здравствуйте, специально зарегистрировался в надежде что может вы мне поможете, в общем ситуация в том что имею телевизор 46pfl7007 с мертвой материнкой. Задача в том чтобы посадить панель LTA460HQ17 на универсальный скалер. Но проблема в том, что панель имеет 51 пин и стандарт v-by-one. Никакой информации по совмещению или взаимозаменяемости с LVDS найти не удалось, китаец на Али уверяет что она сядет на скалер с lvds. Вопрос как быть? Рискнуть и купить скалер на попробовать?
mr.AmAtOr, Вам удалось найти datasheet на Вашу матрицу? Не силен в v-by-one, но насколько мне известно, этот формат передачи пришел от LVDS.V-by-one можно передавать на бОльшие расстояния, чем LVDS. На матрице или возле разъема main платы есть обозначения контактов разъема?
Кстати, нашел на Ali вот такой LVDS to V-by-oneадаптер:
admin, Спасибо за столь скорый ответ. Адаптер на который вы указали ссылку конвертирует в обратном направлении с материнки v by one на панель lvds. Адекватный даташит на панель мне найти не удалось, на panellook просит регистрацию, возможно у вас есть акк? Панель если что LTA460HQ17. Вообще с этим стандартом какая-то тайна окутана мраком. Гугл ничего адекватного не выдаёт. Как я понял это более скоростной LVDS, материнки VBO в lvds точно не умеют нужен переходник, но вот vbo панель вроде как может в lvds. Китаец утверждает что без проблем.
admin, Пересмотрел ссылку на переходник, по всей видимости он действительно конвертирует lvds в vbo, но цена в 30 зелёных... Да и не надо мне разрешение 4к, панель то fhd
